Смещение Стержня к Пластине

Смещение всегда выполняется в одном направлении (первый ко второму): корректируемые Компоненты смещаются к целевым, а целевые Компоненты остаются на месте.

	СМЕЩЕНИЕ СТЕРЖНЯ
Смещение Стержня к Пластине

Эта операция смещает Стержень к ближайшему ребру целевой Пластины (не к ближайшей точке) - при условии, что целевое ребро находится в пределах диапазона “Максимального смещения”.

Параметры Смещения Стержня к Пластине

Давайте рассмотрим пример, в котором две стены соединяются с колонной. Каждая стена имеет собственную толщину ядра, а наружные поверхности обеих стен совпадают с поверхностями колонны.

A picture containing text, device, screenshotDescription automatically generated

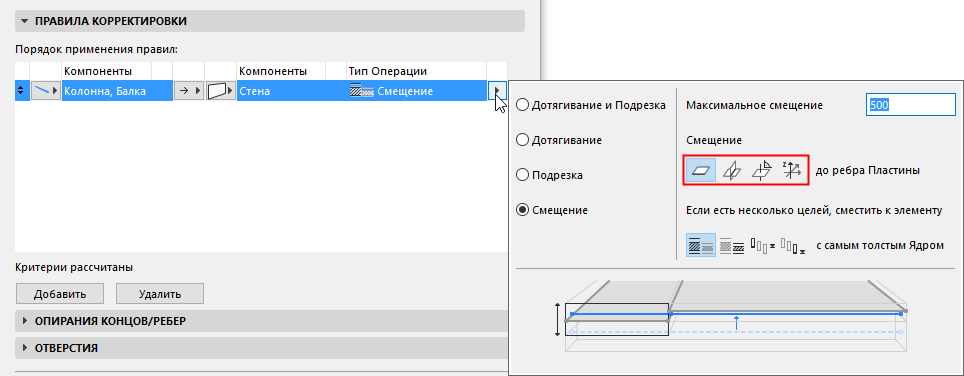

Щелкните на стрелке Типа Операции Смещения, чтобы выбрать варианты Смещения Стержней к Пластинам.

Задайте максимальную величину смещения.

Выберите один из четырех логических вариантов смещения.

Каждый вариант проиллюстрирован в приведенной ниже таблице.

Смещение Стержня к Пластине	до ребра Пластины С самым толстым ядром
Смещение Стержня к Пластине	до ребра Пластины к самым тонким Ядром
Смещение Стержня к Пластине	до пересечения Пластин
Смещение Стержня к Пластине	перпендикулярно Пластине с самым толстым Ядром
Смещение Стержня к Пластине	перпендикулярно Пластине к самым тонким Ядром

Прим.: Если вы также активируете маркер “Смещать только по Глобальной оси Z”, то поиск ребер будет осуществляться только в вертикальной плоскости.

Только по Глобальной оси Z

Отметьте этот маркер, если Стержень должен смещаться только вдоль глобальной оси Z. В этом случае смещение в других направлениях выполняться не будет.

См. также Параметры Смещения при наличии нескольких Целей.
