Пример 1: Смещение Балок к Перекрытиям

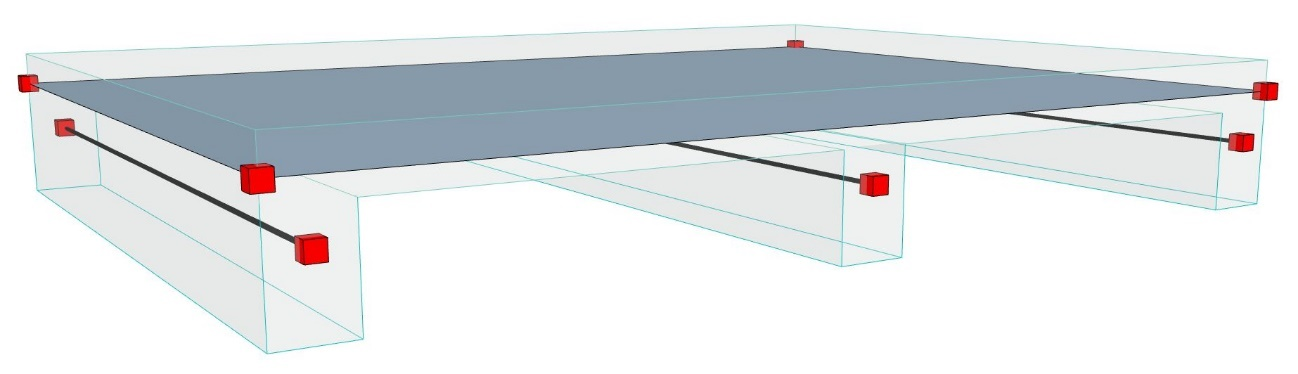

Включив показ Аналитической Модели, мы видим, что Стержни Балок (оси) не соединены с Перекрытием: нет соединений, требующихся для прочностного анализа.

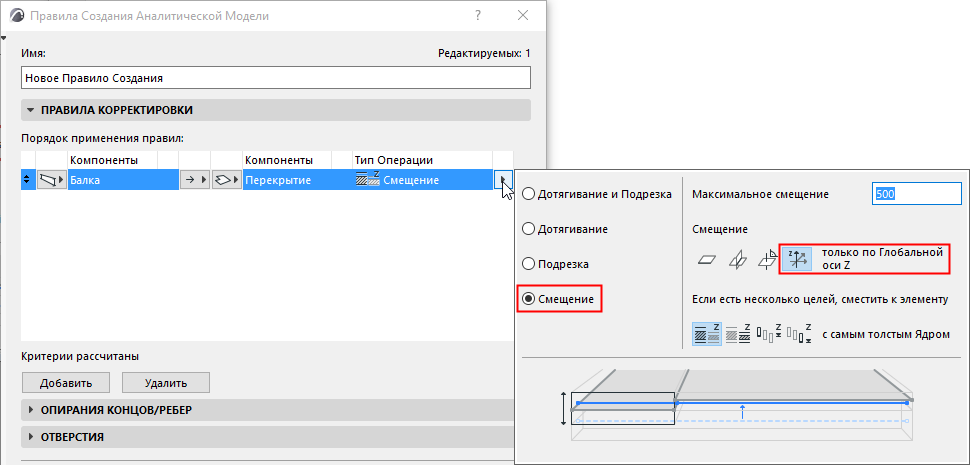

Решением является создание правила, смещающего оси Балок к Перекрытию.
- Компоненты Группы 1: Балка
- Компоненты Группы 2: Перекрытие
- Метод: первый ко второму (корректировка Балок по Перекрытиям)
- Тип Операции: Смещение
- Дополнительные параметры, включая максимальную величину смещения.
В данном случае воспользуемся смещением по Глобальной оси Z.
Прим.: допуски имеют значения линейного типа, для которых применяются единицы измерения Длины, задаваемые при помощи команды меню Параметры > Рабочая Среда Проекта > Рабочие Единицы.

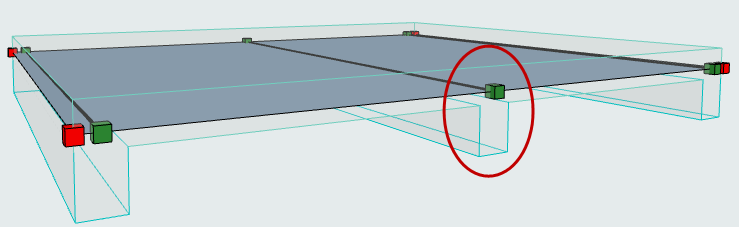

Нажмите OK для применения правила. В результате оси Балок будут смещены на плоскость Перекрытия (вертикально, то есть по оси Z).
Но ось одной (центральной) Балки осталась на месте. Это является ошибкой.

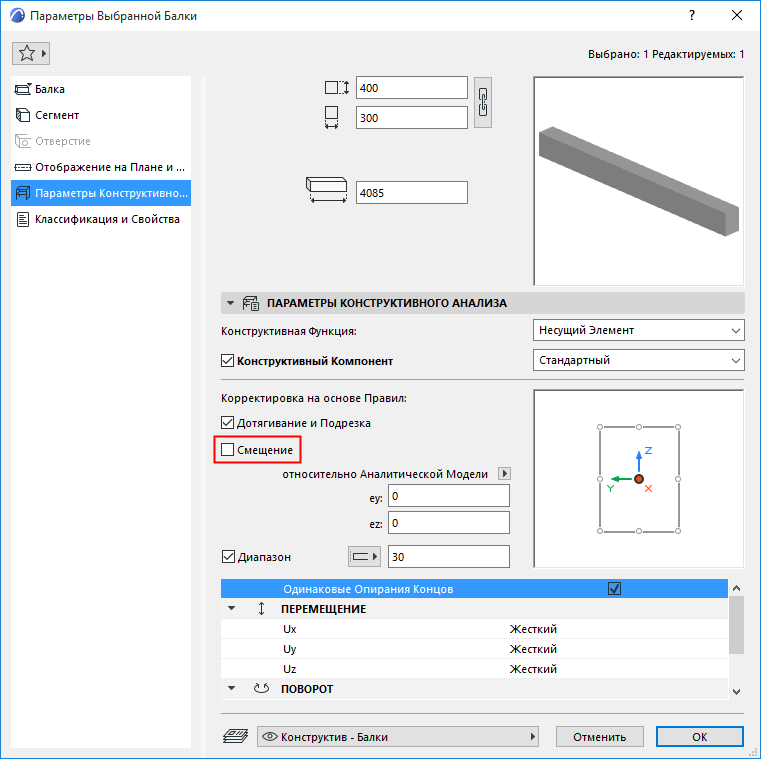

Выбрав центральную Балку и открыв диалог ее Параметров, мы видим, что для нее отключено применение правила Смещения на уровне элемента, так как маркер Смещение в панели Параметров Конструктивного Анализа не активирован.
Чтобы исправить проблему:
- Активируйте маркер Смещения в диалоге Параметров Балки.
- Нажатием кнопки OK закройте диалог Параметров.

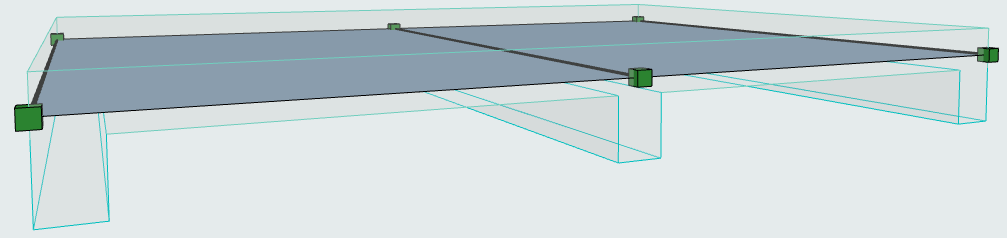

Теперь для этого элемента автоматически будет применено настроенное Правило Создания Модели, в результате чего ось Балки окажется смещена:
Это правило смещает Балки к Перекрытиям по оси Z. Такая модель считается конструктивно верной.

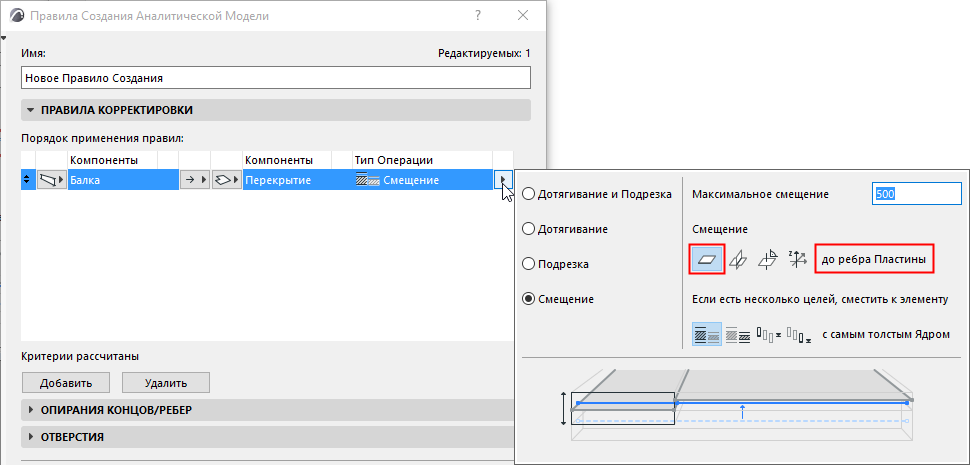

Вы можете воспользоваться и другим параметром, который будет смещать оси Балок на ребра Перекрытия.
Настройте этот параметр в диалоге Правил Создания Аналитической Модели:
Нажмите OK для применения правила.

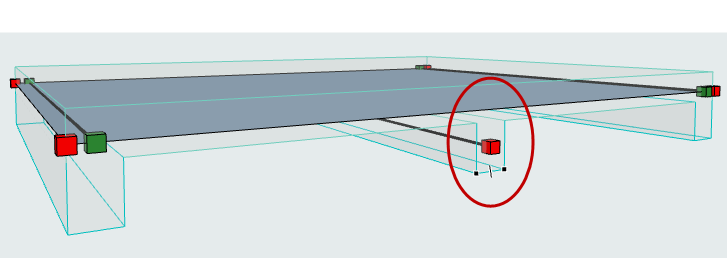

В результате оси двух крайних Балок будут смещены на ребра Перекрытия (в противоположность ранее примененному перемещению по оси Z).

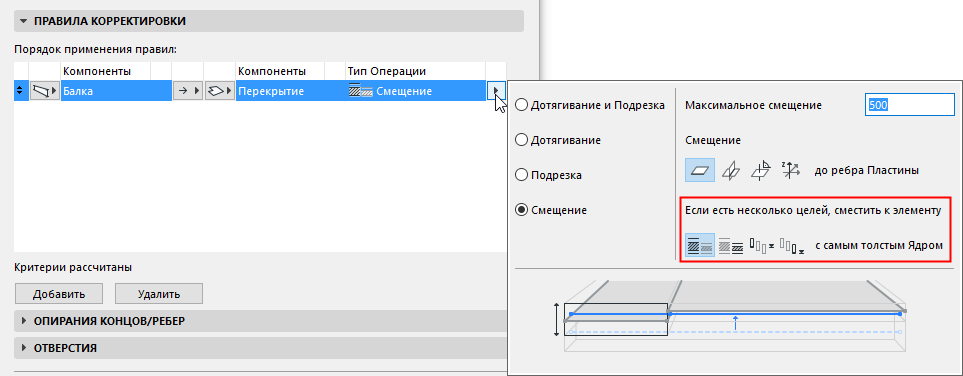

Если элемент может быть смещен к нескольким целевым элементам, то следует выбрать элемент, который будет считаться целевым.
Изменения иллюстрации упрощают понимание действия каждого варианта:
