Пример 2: Дотягивание Балок до Колонн

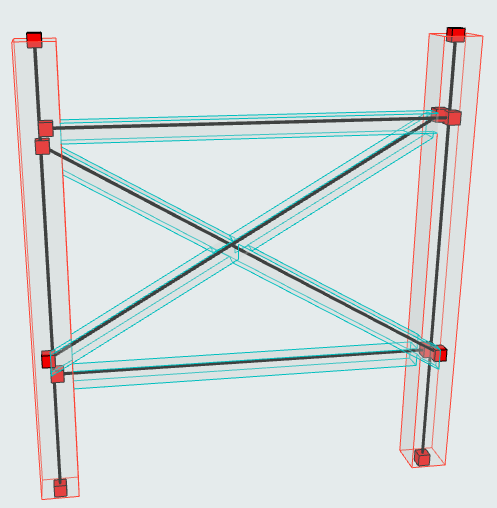

Чтобы рассмотреть этот тип операции, давайте воспользуемся стандартной металлической конструкцией, состоящей из Колонн, Балок и диагональных связей (раскосов):



Мы видим, что Стержни Балок (оси) не соединены с Колоннами: нет соединений, требующихся для прочностного анализа.

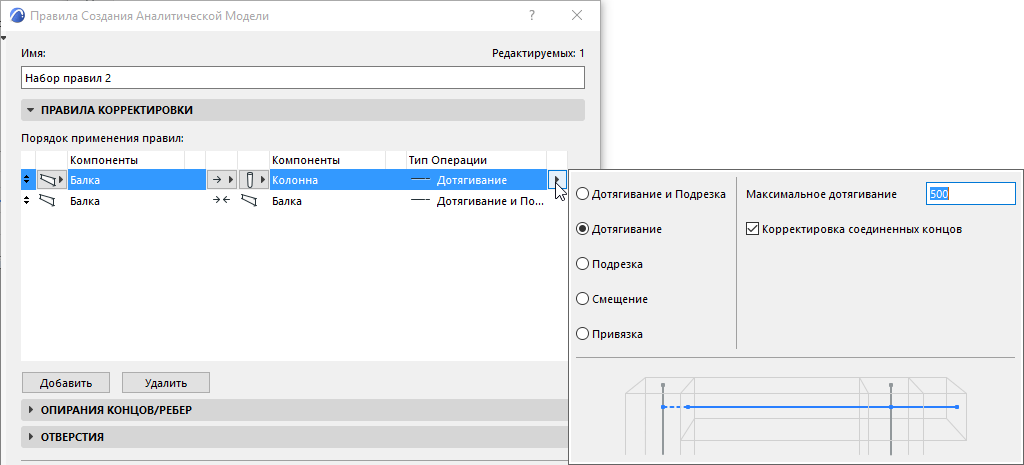

Решением является создание правила, дотягивающего оси Балок до Колонн.

  • Компоненты Группы 1: Балка
  • Компоненты Группы 2: Колонна
  • Метод: первый ко второму (дотягивает Балку до Колонны, но Колонна никак не меняется).
  • Тип Операции: Изменение Размеров
  • Дополнительные параметры дотягивания: применение максимального растяжения.
    Прим.: допуски имеют значения линейного типа, для которых применяются единицы измерения Длины, задаваемые при помощи команды меню Параметры > Рабочая Среда Проекта > Рабочие Единицы.


Балки теперь соединены с Колоннами, но раскосы все еще требуют корректировки.

Продолжим работу в следующем разделе: Пример 3: Привязка.
