Пример 4: Подрезка

Действие этой операции прямо противоположно Дотягиванию: происходит подрезка пересекающихся Компонентов Аналитической Модели.

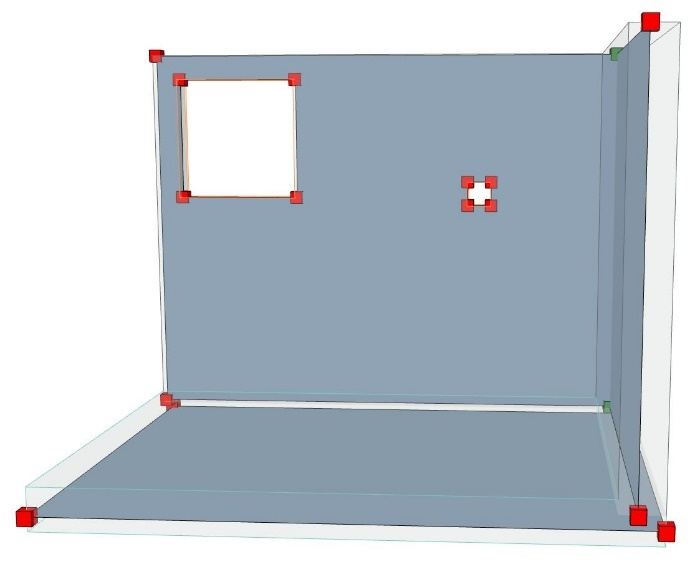

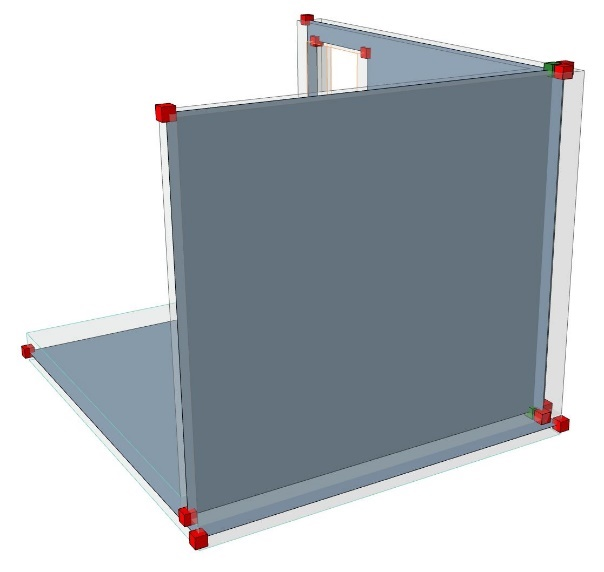

Включив показ Аналитической Модели, мы видим следующие проблемы:



• Зазор между Стенами и перекрытием;
• Торец Перекрытия выступает за пределы Стен;
• Стены пересекаются друг с другом.

1. Чтобы устранить первую проблему – зазор между Стенами и Перекрытием – воспользуйтесь операцией Дотягивания.

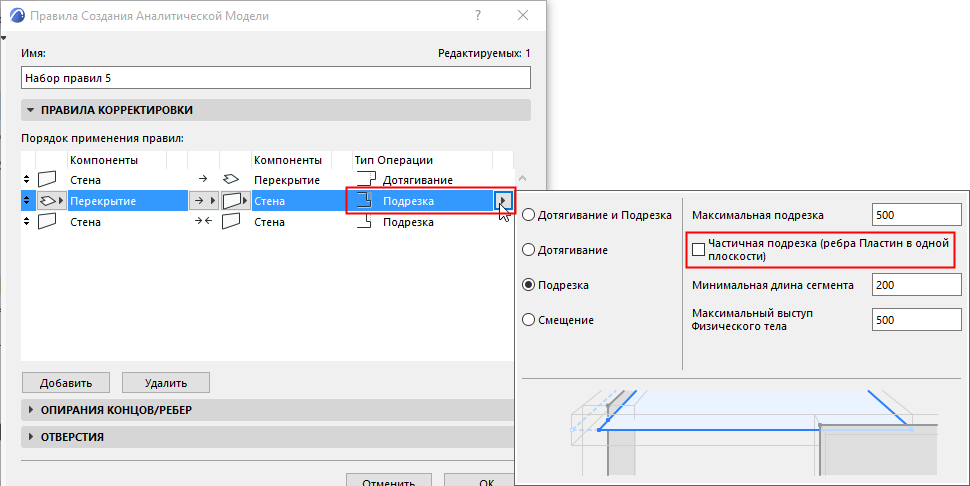

2. Затем следует подрезать Перекрытие по плоскостям Стен.
   • Параметры: в этом примере мы воспользуемся полной подрезкой ребра, поскольку длина Стен должна совпадать с длиной ребер перекрытия. Для этого нужно деактивировать маркер “Частичной подрезки”.

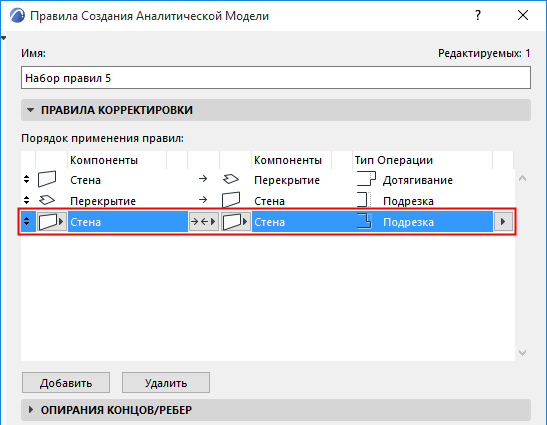

3. Чтобы устранить третью проблему, мы подрежем оба ребра Стен, пересекающихся друг с другом в углу. Поскольку в данном случае Стены являются одновременно и операторами, и целями, надо выбрать метод “друг к другу”.

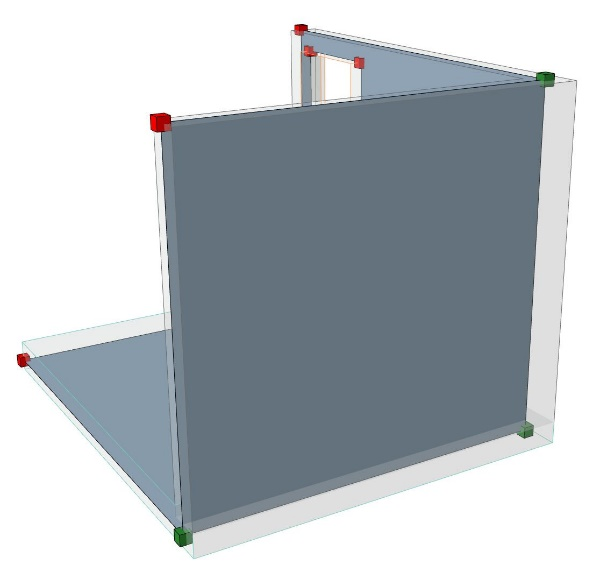

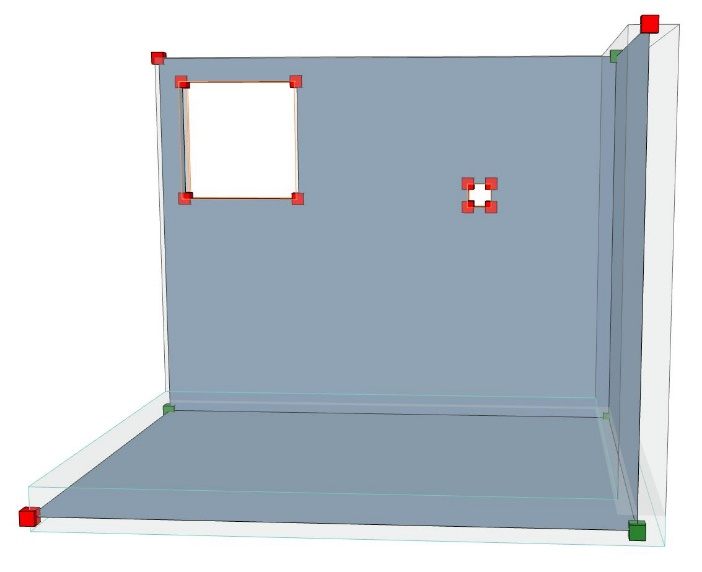

Откорректированная аналитическая модель будет выглядеть следующим образом.
