Опирания Концов/Ребер
Для каждого Стержня или Пластины можно задать значения Опирания Концов и Ребер соответственно.
Значения Перемещения (U) и Поворота (Fi) выражают передачу усилий на концах или ребрах Конструктивного Компонента по трем осям его локальной системы координат (x, y и z).
Эти значения не влияют на Физическую Модель, но необходимы для конструктивного анализа.

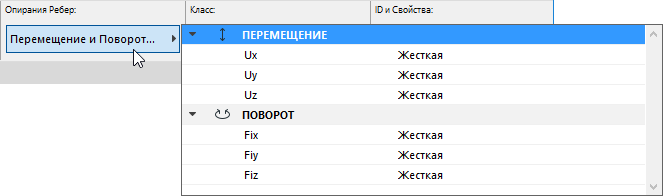

Элементы управления Опиранием Концов/Ребер присутствуют в панели Параметров Конструктивного Анализа диалогов Параметров элементов и в Информационном Табло.

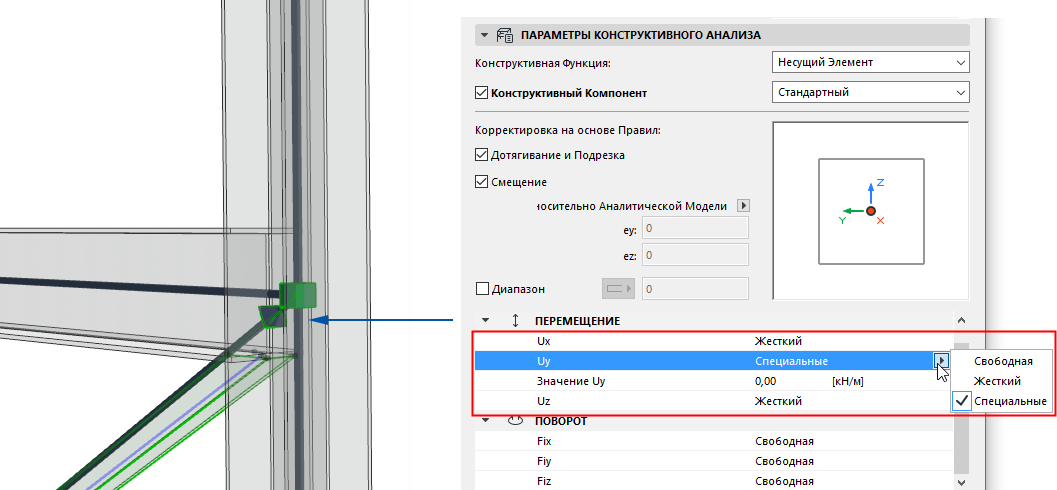

- Для Стержней: задайте значения Перемещения и Поворота Концов (можно применить единые или разные значения для каждого угла).
- Для Пластин: задайте значения Перемещения и Поворота для всех Ребер.
Note:
- Чтобы настроить специальные параметры ребер Пластин, воспользуйтесь Локальной Панелью. См. Настройка Специального Опирания для каждого Ребра.
- для экспорта значений Опирания в формате SAF несоединенных в диалоге Правил Создания Аналитической Модели можно применить вариант “Считать Жесткими” для всех несоединенных Концов, Ребер и сегментов Ребер Компонентов Аналитической Модели.
См. Опирания Концов/Ребер (Правила Создания Аналитической Модели).
Значения Опирания: Жесткое, Свободное, Специальное

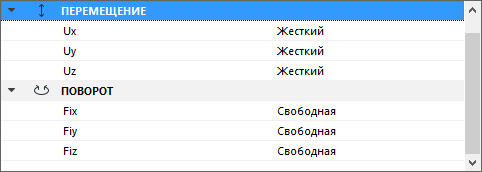

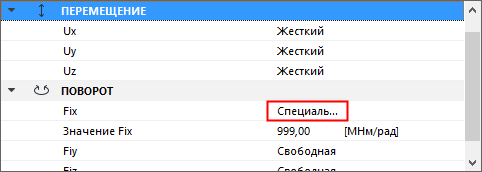

По умолчанию для всех опираний применяется вариант Жесткое, но вы можете задать альтернативные значения для каждого направления и компонента, чтобы получить шарнирно-подвижное или шарнирно-неподвижное опирание:
Символы Опирания Концов/Ребер
Включите показ Опирания Концов/Ребер, чтобы отобразить символы Опирания на концах или ребрах измененных Пластин. (По умолчанию для всех концов и ребер применяется вариант Жесткого опирания.)
Все Жесткие
Если все опирания Компонента — жесткие (значение по умолчанию), то символы не отображаются.

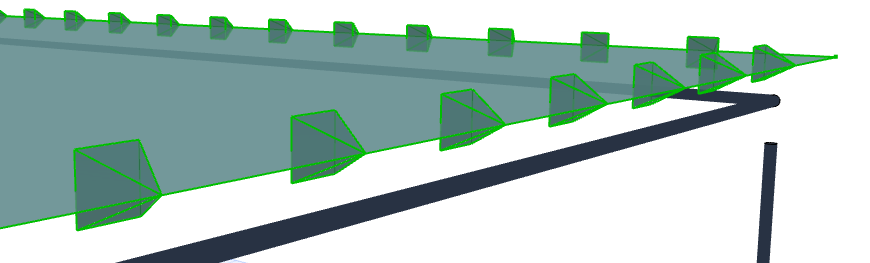

Шарнирное Опирание
Для Компонентов с “шарнирным” опиранием или “заделкой” (все направления перемещения – жесткие, а все направления поворота — свободные) отображаются символы пирамид.

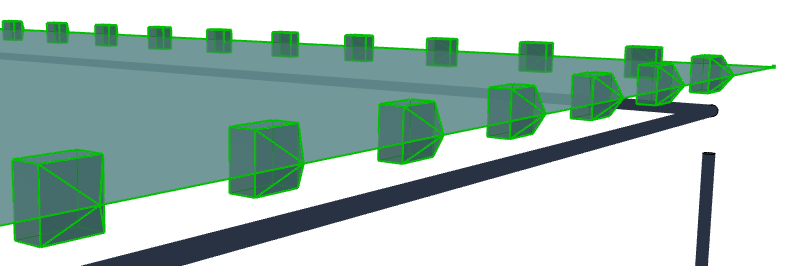

Специальное Опирание
Для компонентов с любыми другими значениями Перемещения или Поворота: отображаются символы параллелепипеда с пирамидой.
Цвет Символов Опирания Концов/Ребер
Настроить цвет для отображения символов опирания можно в диалоге Отображение Аналитической Модели (Рабочая Среда) .

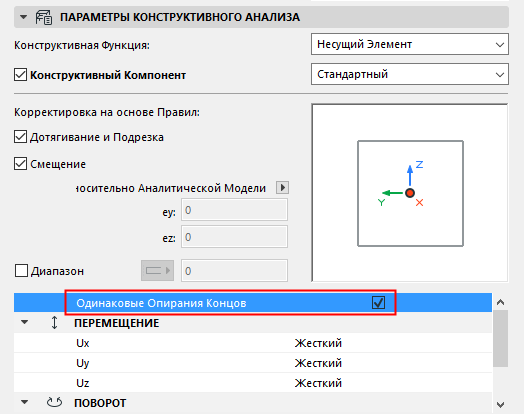

Одинаковые Опирания Концов
Для Стержней можно активировать этот маркер, чтобы настроить одинаковые значения для обоих концов. В противном случае значения задаются для каждого конца по отдельности.

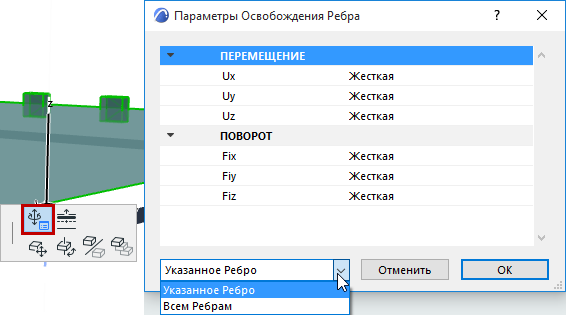

Настройка Специального Опирания для каждого Ребра
Для Пластин можно при помощи локальной панели настроить специальные параметры опирания каждого ребра:
