Добавление Поперечных Сечений SAF (Импорт SAF)

В панели SAF-транслятора Сопоставление Профилей - Импорт:

Существуют два способа увеличения списка сопоставляемых Поперечных Сечений SAF:

  • объединение материалов из файла
  • добавление материалов вручную

Объединение Поперечных Сечений из файла SAF

Это предпочтительный вариант, так как он исключает ошибки ввода.

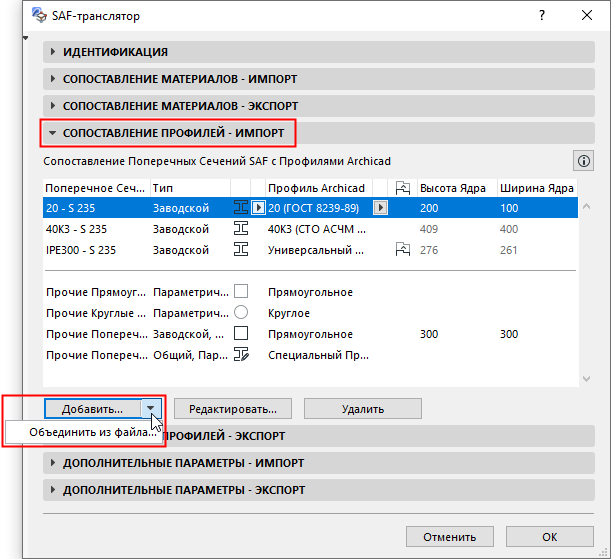

  1. Выберите из выпадающего списка, находящегося рядом с кнопкой Новый, команду Объединить из файла.

  2. Укажите путь к заранее подготовленному файлу xlsx (SAF).

    См. Подготовка и экспорт Файла Данных SAF для точного сопоставления стандартов.

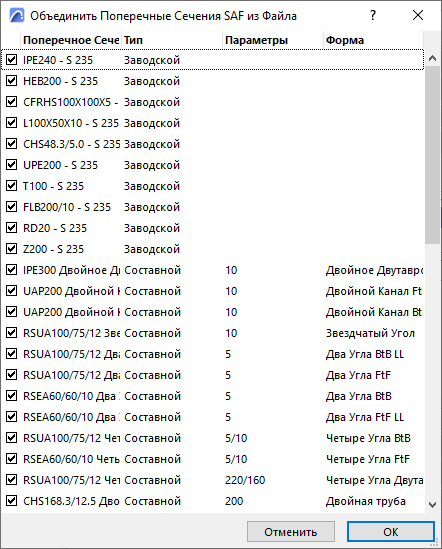

  3. Поперечные Сечения из файла SAF появятся в диалоге. Проверьте эти списки и отметьте те определения, которые требуется импортировать.
  4. Нажмите кнопку ОК.


Добавление или редактирование Поперечных Сечений SAF вручную

  1. Нажмите кнопку Новый или (выбрав Поперечное Сечение из списка) Редактировать.
  2. В открывшемся диалоге вручную задайте или отредактируйте наименование/материал Поперечного Сечения SAF.
    Прим.: Здесь можно добавить только Поперечные Сечения SAF "Заводского" типа, так как для них используются стандартные названия.
  3. Выберите из выпадающего списка форму Поперечного Сечения SAF.
  4. Выберите тип Материала SAF (например, сталь или алюминий).

Приоритет правил сопоставления Заводских Поперечных Сечений

Правила сопоставления применяются в следующем порядке:

  1. Сопоставление по именам на основе списка в панели Сопоставление Профилей - Импорт
  2. Внешняя база данных (при условии, что маркер “Создавать Профили для Несопоставленных Заводских Поперечных Сечений” отмечен).
  3.  Параметр “Другие Поперечные Сечения - Заводские”. Это универсальное определение для всех заводских Поперечных Сечений, ранее не сопоставленных в процессе выполнения шагов 1 и 2.
