Подготовка и экспорт Файла Данных SAF для точного сопоставления стандартов

Вы также можете создать собственный файл данных SAF на основе внешнего приложения.

Этот способ можно использовать, если в проекте используется ограниченное количество конкретных Материалов/Поперечных Сечений SAF. Таким образом вы можете легко применять точные наименования Материалов/Профилей для внешнего приложения.

Прим.: Компания Graphisoft также создала несколько преднастроенных файлов данных SAF, представляющих собой полные каталоги. См. Загрузка оптимизированных для конструктивных приложений файлов данных SAF.

В приложении прочностного анализа (например, SCIA Engineer или RISA-3D) создайте файл, содержащий все Материалы SAF и Поперечные Сечения SAF, используемые в этом приложении. Затем экспортируйте этот файл в формате SAF (*.xls) (этот файл не должен содержать какие-либо конструктивные Компоненты, поскольку он нужен только для передачи списка Материалов и Поперечных Сечений SAF).

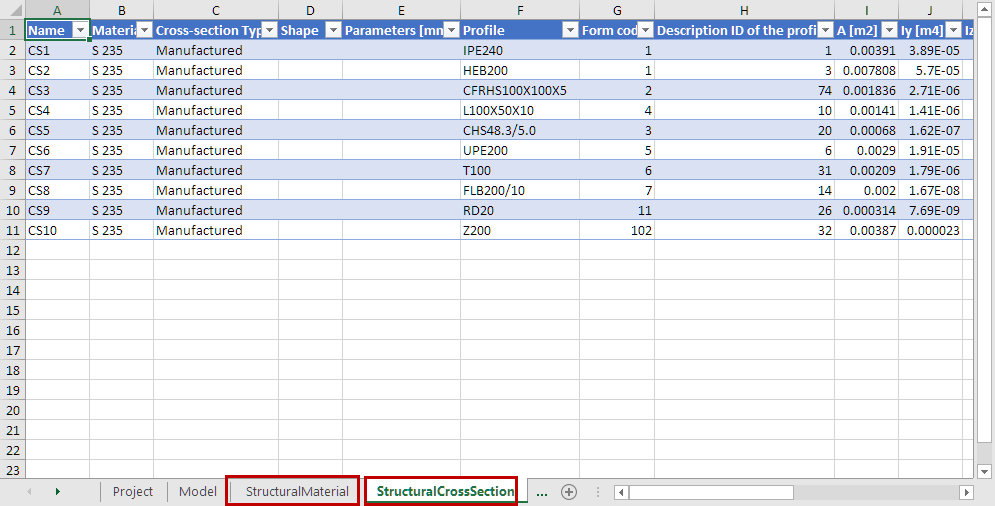

Рис. 1. Файл SAF, содержащий Материалы и Поперечные Сечения SAF

Теперь вы можете импортировать или объединить этот файл в соответствующем диалоге SAF-транслятора.

См. следующие разделы:

Добавление Материалов SAF в список сопоставления (Экспорт в SAF)

Добавление Поперечных Сечений SAF в список сопоставления (Экспорт в SAF)

Добавление Поперечных Сечений SAF (Импорт SAF)

Сопоставление импортированных “Общих” или “Параметрческих” Поперечных Сечений SAF
