Сопоставление импортированных “Общих” или “Параметрческих” Поперечных Сечений SAF

Вы можете сопоставить любое “Общее” или “Параметрическое” Поперечное Сечение SAF с конкретным Профилем Archicad (как и Заводские типы). (См. Сопоставление Поперечных Сечений SAF по Имени .)

В отличие от Заводских типов, определения SAF “Общих” и “Параметрических” Поперечных Сечений содержат геометрическую и параметрическую информацию, которая может быть распознана и воссоздана в Archicad.

Чтобы сопоставить эти импортируемые Поперечные Сечения с конкретными реквизитами Профилей Archicad, воспользуйтесь одним из двух следующих способов.

Вариант 1: сопоставление в виде Специального Профиля

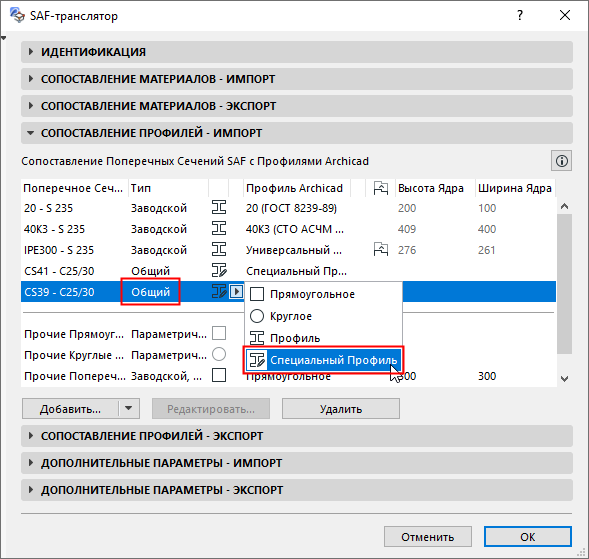

Любое Поперечное Сечение SAF “Общего” типа можно импортировать в виде Спецального Профиля.

Кроме того, некоторые Поперечные Сечения SAF “Параметрических” типов тоже можно импортировать в виде Специальных Профилей.

См. Распознаваемые в Archicad Параметрические Поперечные Сечения (ПС) SAF .


  • Многоугольник Поперечного Сечения SAF будет правильно импортирован в виде Специального Профиля, но он не будет иметь никакой информации о материале (их материалы определяются настройками панели Сопоставления Материалов).
  • Этот Специальный Профиль не будет включен список реквизитов Archicad, то есть вы не сможете нигде использовать его наименование.
    Прим.: завершив импорт в Archicad, вы можете разместить этот Специальный Профиль в проекте, а затем сохранить его с новым названием как обычный реквизит Профиля.

Вариант 2: создание нового реквизита Профиля Archicad в Менеджере Реквизитов

  1. Активируйте команду меню Параметры > Реквизиты Элементов > Реквизиты.
  2. Нажмите кнопку Импорта.
  3. В диалоге Импорта Реквизитов: Укажите путь к заранее подготовленному файлу xlsx (SAF).

    См. Подготовка и экспорт Файла Данных SAF для точного сопоставления стандартов.

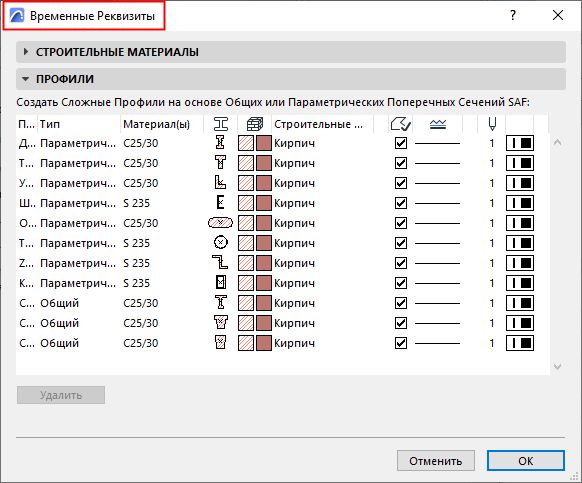

  4. В результате появится диалог Временных Реквизитов. Панель Профилей будет содержать список возможных новых реквизитов Сложных Профилей, основанных на импортируемых Поперечных Сечениях SAF (Общих типов и поддерживаемых Параметрических типов).

  5. Назначьте Строительный Материал Archicad, Образец Штриховки, Тип Линий и Перо для каждого Поперечного Сечения SAF, которое вы хотите добавить.
    Прим.:  если Поперечное Сечение содержит несколько Материалов SAF, то ему можно назначить только один Строительный Материал Archicad. Однако вы можете добавить это Поперечное Сечение в виде нового Профиля, а затем настроить в Редакторе Профилей разные Строительные Материалы для каждого компонента Ядра.
  6. Нажмите кнопку OK, чтобы вернуться в панель Реквизитов.
  7. Добавьте новые Профили в проект Archicad.

Затем вы сможете сопоставить импортируемое Поперечное Сечение SAF с соответствующим реквизитом Профиля Archicad (не используя “Специальный Профиль”).
