Сопоставление Сложных Профилей (по Имени)

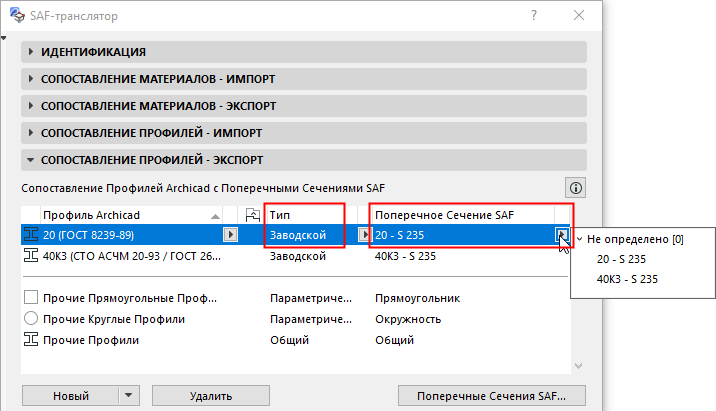

  1. Для каждого присутствующего в списке Профиля Archicad выберите соответствующий ему Тип и Поперечное Сечение.

    • Выпадающий список Поперечных Сечений SAF фильтруется по выбранному типу (Заводскому, Параметрическому или Составному) в соответствии с кодом SAF.
    • Если в списке отсутствует нужное Поперечное Сечение SAF, то его можно добавить. См. Добавление Поперечных Сечений SAF в список сопоставления (Экспорт в SAF) .
    • Для всех Профилей, сопоставляемых по имени, Поперечные Сечения SAF содержат определения материалов.
    • Профили “Общего” типа не сопоставляются по названию. Они воссоздаются в качестве Поперечных Сечений SAF на основе многоугольников Профилей или геометрии. Их материалы определяются в панели Сопоставления Материалов.
  2. Чтобы добавить в список Профиль Archicad, выполните следующие действия:

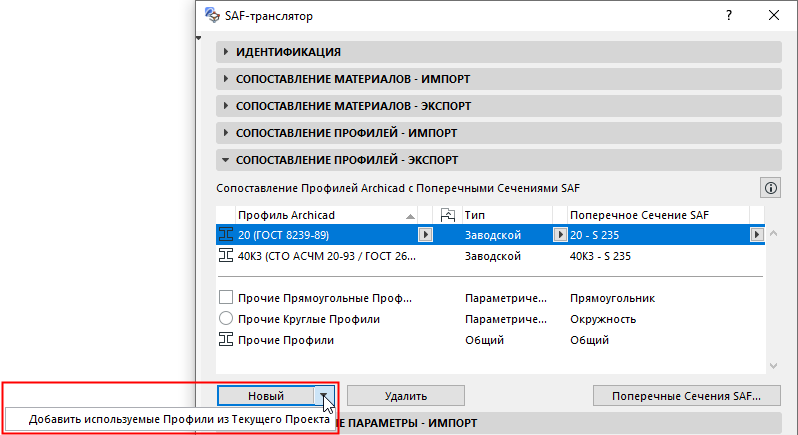

    • Из выпадающего списка, находящегося рядом с кнопкой Новый, выберите команду Добавить используемые Профили из Текущего Проекта

    • Нажмите кнопку Новый и выберите реквизит из списка Сложных Профилей Archicad (можно использовать Профили, имеющие ядро и применяемые для Балок или Колонн).
