Добавление Поперечных Сечений SAF в список сопоставления (Экспорт в SAF)

В панели Сопоставление Профилей - Экспорт SAF-транслятора для Экспорта: существуют два способа дополнения списка Поперечных Сечений SAF:

• Импрот файла
• добавление материалов вручную

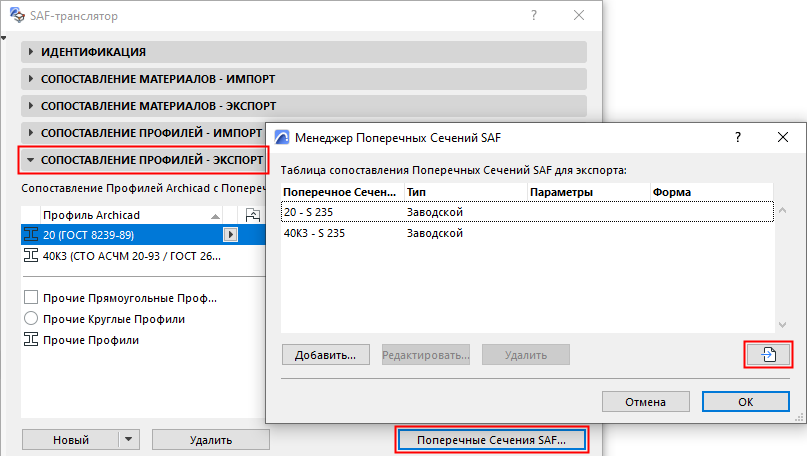

Импорт списка Поперечных Сечений SAF из файла SAF

Это предпочтительный вариант, так как он исключает ошибки ввода.

1. Нажмите кнопку Поперечные Сечения SAF.
2. Нажмите кнопку Импорта.





3. Укажите путь к подготовленному файлу xlsx (SAF)

   См. Подготовка и экспорт Файла Данных SAF для точного сопоставления стандартов.

4. Поперечные Сечения SAF из файла xlsx (SAF) (Параметрического, Заводского и Составного типов) будут отображены в диалоге.
   Прим.: Сечения Общего типа и параметрические Прямоугольные/Круглые сечения не включаются в список!
5. При необходимости отсортируйте и выберите нужные Поперечные Сечения.
6. Нажмите кнопку OK, чтобы подтвердить добавление определений в Транслятор.

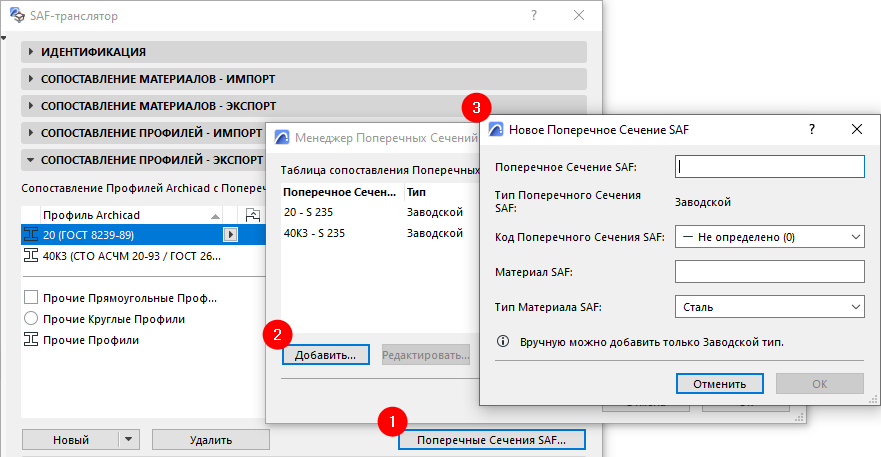

Добавление или редактирование Поперечных Сечений SAF вручную

1. Нажмите кнопку Поперечные Сечения SAF.
2. Затем нажмите кнопку Добавить.
3. В открывшемся диалоге Нового Поперечного Сечения SAF:
   • Введите наименование Поперечного Сечения SAF и тип Материала.
     Прим.: Здесь можно добавить только Поперечные Сечения SAF "Заводского" типа, так как для них используются стандартные названия.





   • Выберите из выпадающего списка форму Поперечного Сечения SAF.
   • Выберите тип Материала SAF (например, сталь или алюминий).

Чтобы изменить данные любого Поперечного Сечения, выберите его из списка и нажмите кнопку Редактировать.
