Траектория Солнца

Чтобы воспользоваться этой функцией, активируйте команду меню Документ > Визуализация > Траектория Перемещения Солнца.

Механизм Траектории Солнца позволяет проанализировать весь проект или выбранную часть в реальной ситуации путем указания географического расположения объекта проектирования и периода времени, на протяжении которого анализируется модель.

Создаваемый таким образом видеоролик представляет собой серию изображений 3D-окна или визуализаций, настраиваемых при помощи Параметров 3D-проекции, Стилей 3D или Параметров Визуализации и Параметров Расположения Солнца.

Географическое расположение объекта проектирования, включая Направление Севера, настраивается при помощи команды меню Параметры > Рабочая Среда Проекта > Параметры Расположения.

См. Параметры Расположения.

Прим.: На основе этих данных в Archicad используется разработанный National Renewable Energy Laboratory (USA) Алгоритм Расположения Солнца (Solar Position Algorithm) для вычисления углов зенита и азимута солнца.

Для получения дополнительной информации об этом алгоритме см.: Алгоритм Расположения Солнца.

Полученную анимацию можно сразу отобразить на экране или сохранить в одном из наиболее распространенных форматов для последующего просмотра видеоролика на любой платформе.

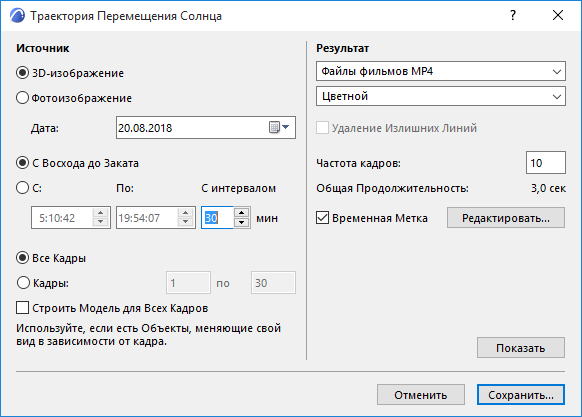

Траектория Солнца

Все проекции перемещения солнца создаются в соответствии с текущими настройками параллельной проекции или перспективного вида, настраиваемыми в диалоге Параметров 3D-проекции.

См. Параметры 3D-проекции.

Источник

Выберите вариант 3D-изображение, чтобы использовать 3D-окно в качестве источника построения изображения и построения окна предварительного просмотра.
Прим.: Выберите Стиль 3D и настройте параметры текущего 3D-окна перед началом создания Траектории Перемещения Солнца.
Выберите вариант Фотоизображение для использования окна реалистического изображения в качестве исходного окна, а также в качестве окна предварительного просмотра.
Прим.: Выберите Сцену Визуализации перед началом создания Траектории Перемещения Солнца.

Датам

Настройте месяц и день Перемещения Солнца.
Укажите продолжительность анализа траектории солнца: можно выбрать вариант С Восхода до Заката, либо задать продолжительность в часах и минутах.
С интервалом: Задайте в минутах периодичность создания изображений Перемещения Солнца в пределах указанного выше диапазона.
Все Кадры: В съемку включаются все анимационные кадры текущей траектории съемки.
Кадры Этот вариант позволяет указать диапазон кадров (с первого по последний), в пределах которого производится съемка.
Прим.: По умолчанию используются первый и последний кадры всей траектории съемки.

Строить Модель для Всех Кадров: Если этот маркер отмечен, то модель будет перестраиваться для каждого отдельного кадра.

Прим.: Этот маркер позволяет создавать дополнительные анимационные эффекты, если в модели присутствуют библиотечные элементы, меняющие свой внешний вид от кадра к кадру. Это возможно в том случае, когда изменяются параметры библиотечного элемента в зависимости от номеров кадров.

Результат

Настройте формат Траектории Перемещения Солнца.

Выберите формат файла, чтобы создать видеоролик или набор статичных изображений.
Настройте Цветовое Разрешение
Прим.: Этот параметр влияет на размеры файла видеоролика.

Удаление Излишних Линий

Отметьте этот маркер для удаления накладывающихся линий в сохраняемых изображениях.

Эта опция становится доступна, если:

в качестве Механизма 3D-отображения используется Векторный Механизм (не Аппаратное ускорение)
вы экспортируете отдельные Кадры (не Все Кадры)
выбран формат файла PMK или 2D-линии Archicad.

Частота кадров. Задайте количество кадров в секунду.

Общая Продолжительность: Длина видеоролика отображается в секундах, которые делятся на количество кадров в соответствии с заданным значением.

Временная Метка

Активируйте, чтобы добавить эту информацию в Траекторию Перемещения Солнца (доступно при сохранении видеоролика)
Нажмите кнопку Редактировать для настройки данных, внешнего вида и места расположения Временной Метки.

Смотреть видео

Показать

Нажмите кнопку Показать, чтобы просмотреть без сохранения визуализацию Траектории Перемещения Солнца. Вы можете сохранить видеоролик, повторно открыв диалог и нажав кнопку Сохранить.

Совет: Для создания предварительной последовательности кадров настройте диапазон Кадров.

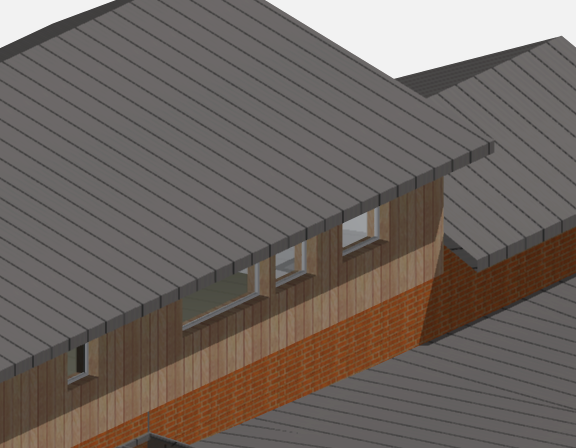

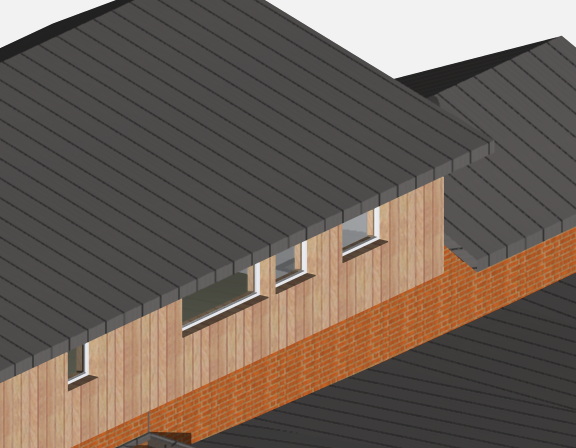

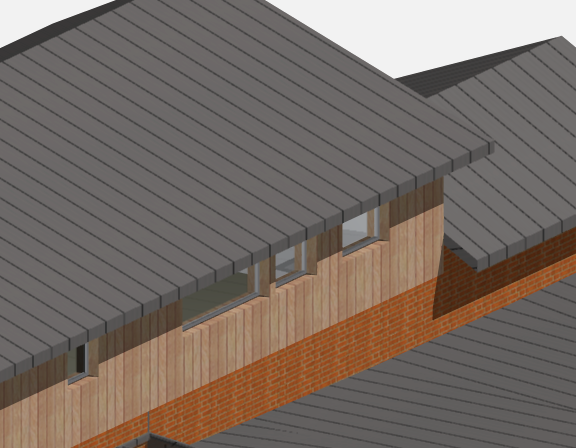

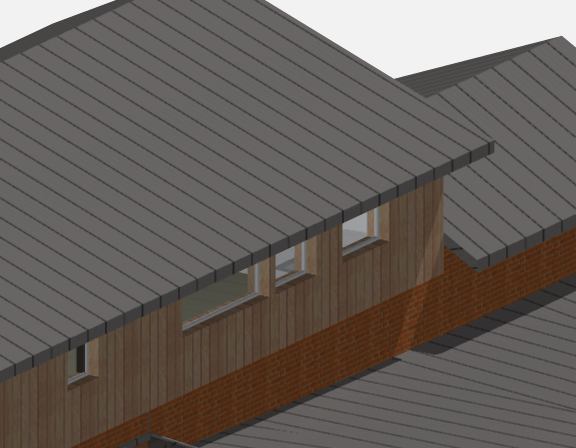

На приведенной ниже иллюстрации показаны изменения солнечного освещения на рассвете, часом позже, двумя часами позже и в полдень.
