Создание новой Ссылки на Классификацию
Ссылки на Классификацию (IfcClassificationReference) предназначены для упорядочивания IFC-элементов по категориям. Вы можете присвоить Ссылочный Идентификатор Элемента, реквизит классификационного Имени и некоторые другие необязательные параметры всем элементам проекта (таким как здание, этажи, конструктивные элементы или зоны).
Классификация элементов в соответствии с этой системой настраивается в Менеджере IFC-проекта или в диалогах Параметров Элементов.
Пример
- В Менеджере IFC-проекта нажмите кнопку Новое.

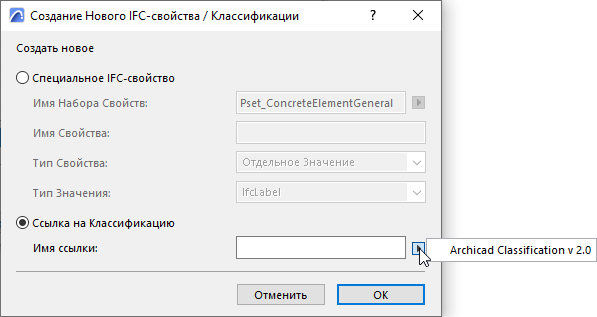

- При помощи переключателя выберите создание Ссылки на Классификацию и введите новое название. Можно также выбрать из выпадающего списка одно из имен Ссылок на Классификацию, уже использовавшихся для элементов данного типа.

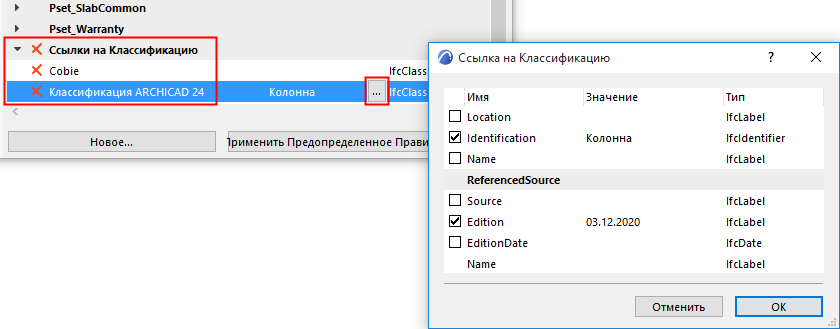

- Назначение значений. В Ссылках на Классификации доступны 8 элементов для определения/редактирования (наиболее важными являются Имя (“Name”) и Идентификация (“Identification”) данных ссылки на классификацию).
Значения специальных данных Ссылок на Классификацию можно ввести вручную или при помощи команды Применения Предопределенного Правила.
