Назначение Пространственных Зон IFC

Определение IfcSpatialZone используется для группирования пространств или выделения определенных областей в функциональных, конструктивных или организационных целях, например, тепловых зон, зон освещения или зон строительства. В отличие от базовых групп, Пространственная Зона IFC может иметь собственную отдельную 3D-форму и расположение. (См. описание на сайте: buildingsmart.org

Эта функция поддерживается рабочими процессами Archicad при использовании IFC4 и IFC4x3.

  1. Воспользуйтесь инструментом Морф или Зона для моделирования пространственных элементов.
  2. Классифицируйте элементы, например, "Spatial Zone" (Пространственная Зона). (Создайте новую Классификацию, если ваша система не содержит такой Классификации.)

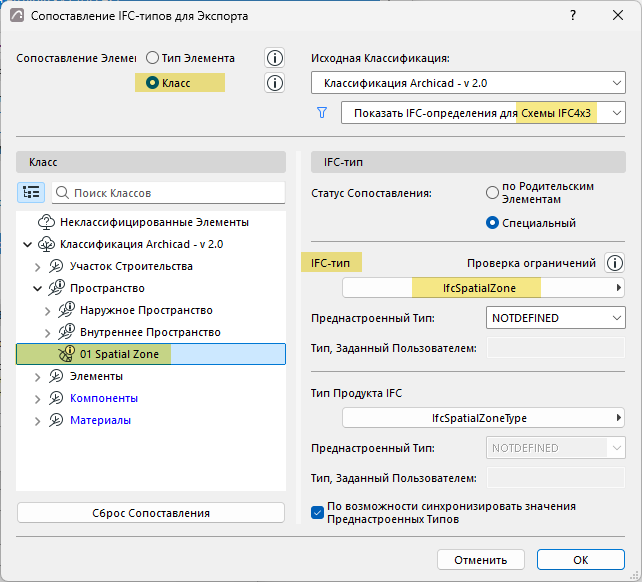

  3. Настройте Транслятор для Экспорта:
    • Используйте схему IFC4 или IFC4x3
    • Откройте Сопоставление Типов и выберите "Сопоставление IFC-типов для Экспорта"
    • Сопоставьте классификацию Пространственной Зоны со значением IFC-тип = IfcSpatialZone

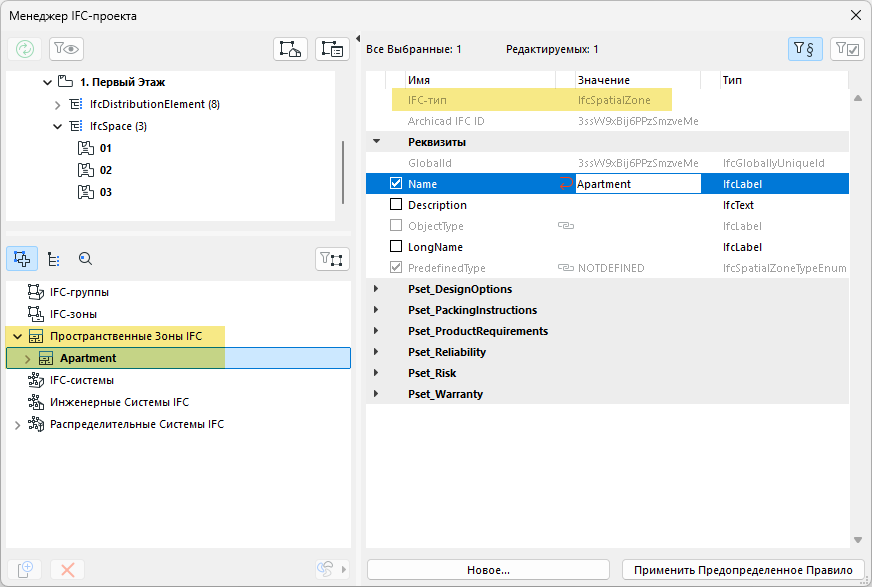

В Менеджере IFC-проекта: элементы, сопоставленные как ifcSpatialZone, отображаются в списке назначений Пространственных Зон IFC.

В этом примере зона, представляющая всю квартиру, классифицирована как Пространственная Зона. В результате этот элемент зоны отображается как IfcSpatialZone.
Прим.: В отличие от других типов назначений, вы не можете создать новый элемент списка Пространственных Зон в Менеджере IFC-проекта. Чтобы добавить такие пространственные элементы, сначала необходимо смоделировать их (с помощью инструмента Зона или Морф), а затем классифицировать их как IfcSpatialZone с помощью Сопоставления Типов.

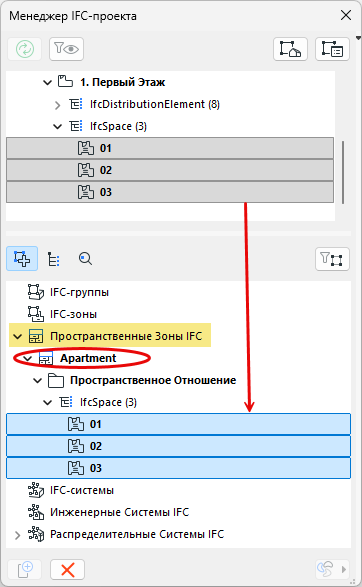

Теперь вы можете назначить обычные зоны или любые другие элементы (например, объекты, колонны) вновь определенной Пространственной Зоне, перетащив их в папку Пространственного Отношения.
