Устранение ошибок в диалоге Сопоставления Типов

В Archicad существуют предварительные настройки для Сопоставления Типов при IFC-экспорте. Каждый набор оптимизирован для поддерживаемой IFC-схемы: IFC2x3, IFC4 или IFC4x3.

Если вы используете преднастроенные наборы в соответствии с приведенной ниже иллюстрацией, то сопоставление будет выполнено корректно.

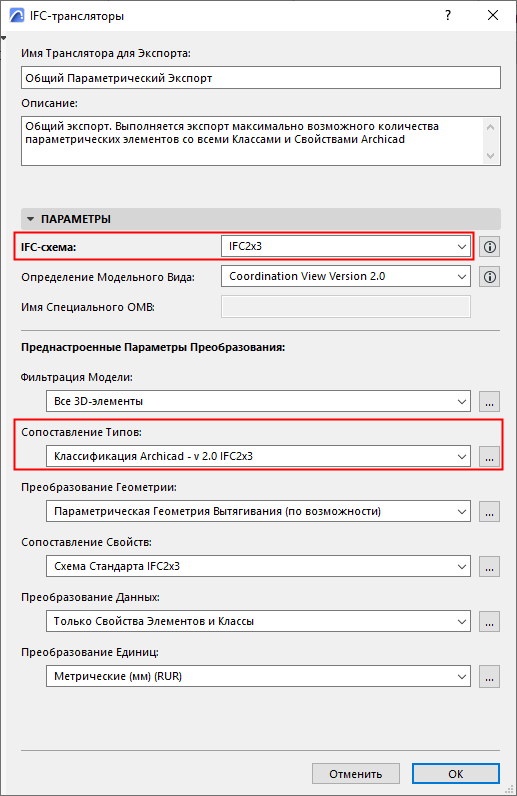

Преднастроенный набор Сопоставления Типов для Схемы IFC2x3

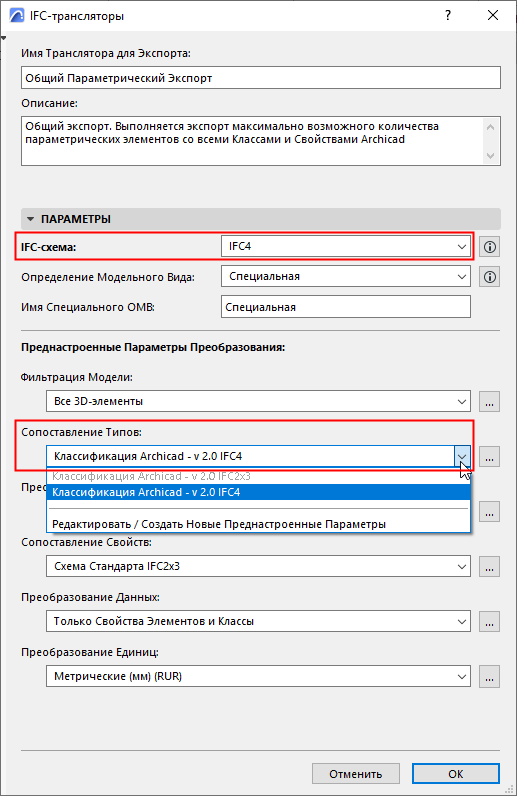

Преднастроенный набор Сопоставления Типов для Схемы IFC4

Если вы измените преднастроенный набор Сопоставления Типов или определение Схемы, то это может привести к отсутствию или неправильному сопоставлению, поскольку определения IFC-типов имеют некоторые различия в разных Схемах (например, IFC2x3, IFC4 или IFC4x3).

В диалоге IFC-трансляторов и в поддиалоге Сопоставления Типов появится предупреждение о несовместимости определений Сопоставления Типов, которое поможет устранить возникшие ошибки.

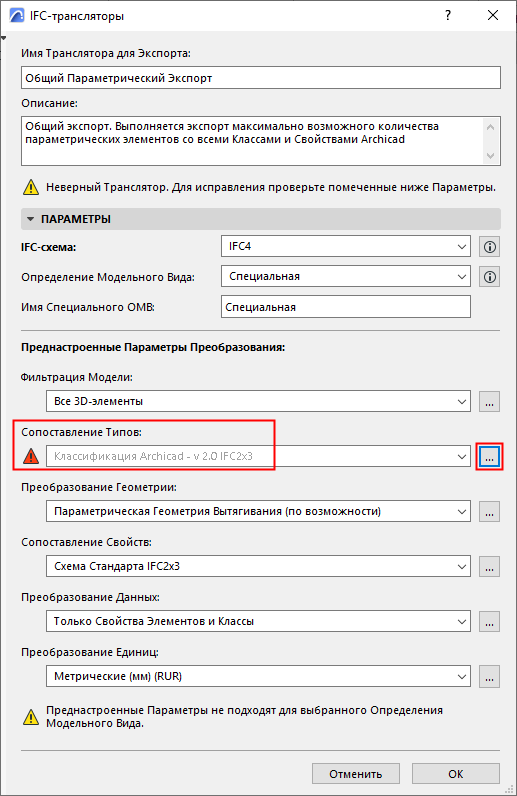

Здесь приведен пример измененного преднастроенного набора Сопоставления Типов, который предполагается использовать со Схемой IFC4. Предупреждающий значок указывает на существование проблемы:



Нажмите кнопку с символом многоточий, чтобы открыть диалог Сопоставления Типов.

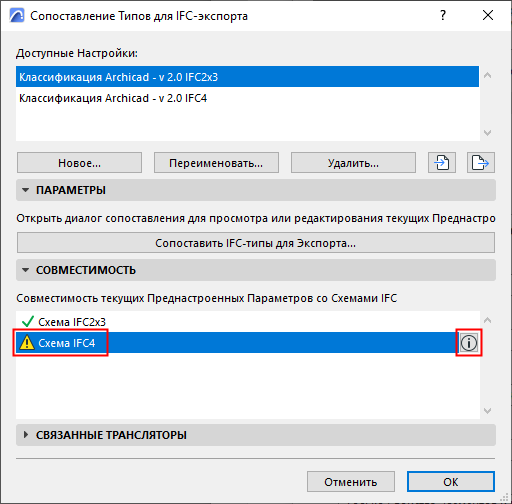

Здесь тоже отображается индикатор проблемы.

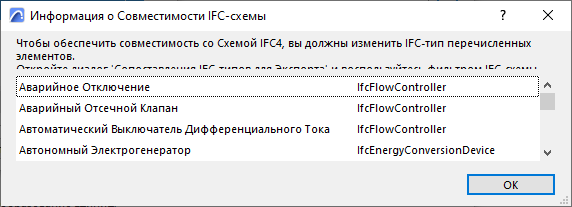

Нажмите кнопку Информации для отображения описания проблемы.



Нажмите кнопку OK для возврата в основной диалог. Затем нажмите кнопку Сопоставить IFC-типы для Экспорта.

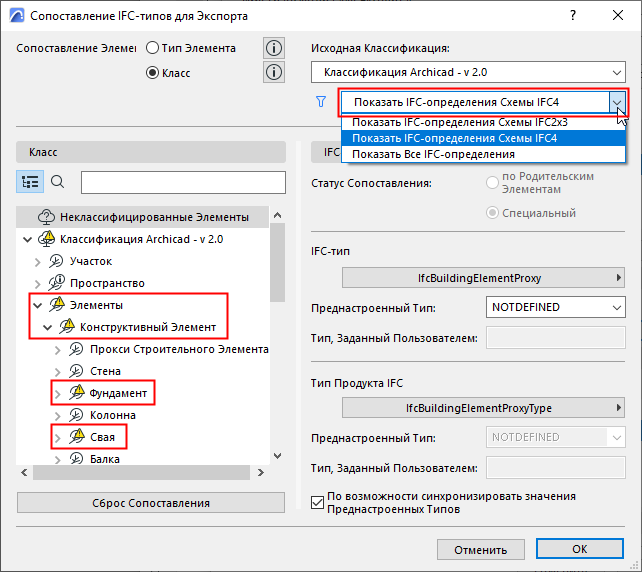

Воспользуйтесь фильтром, чтобы "Показать IFC-определения Схемы IFC4", как показано на рисунке ниже.

В результате в диалоге можно будет выбрать только совместимые с IFC4 определения.



В левом списке вы можете увидеть ошибочно сопоставленные Классы, помеченные желтыми треугольниками. Эти элементы Классификации могут быть корректны в Схеме IFC2x3, но из-за изменения стандартных наименований или иных параметров их необходимо заново сопоставить с соответствующими новыми определениями Схемы IFC4. Сделать это очень просто.

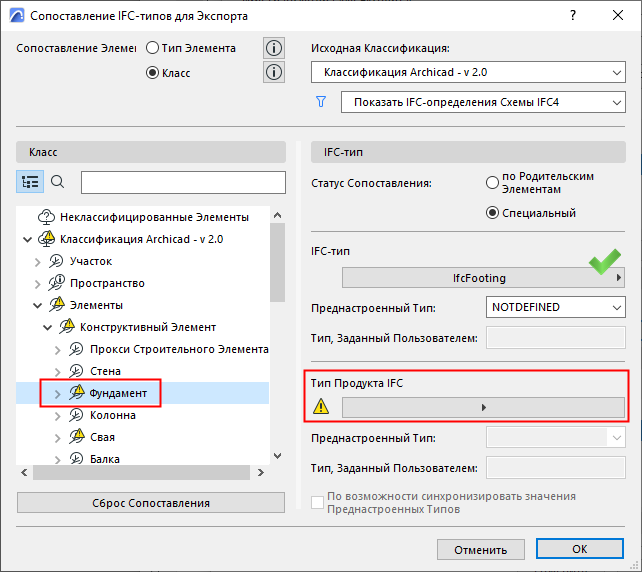

  1. Выберите ошибочно сопоставленный элемент Классификации (например, Фундамент).

    Справа приведены его сопоставления. С IFC-типом все в порядке, но Тип Продукта IFC отсутствует.


  2. Щелкните на выпадающем списке Тип Продукта IFC, чтобы отобразить доступные варианты сопоставления. Выберите один из этих вариантов и нажмите кнопку Выбрать.

Таким же образом настройте сопоставление остальных элементов, чтобы обеспечить совместимость преднастроенного набора Сопоставления Типов с IFC4.
