Трансляторы для Экспорта (Детальные Настройки)
IFC-трансляторы для Экспорта определяют правила экспорта элементов проектов Archicad в IFC-модели.
Для обзора этих функций см. IFC-трансляторы: Общий Обзор.

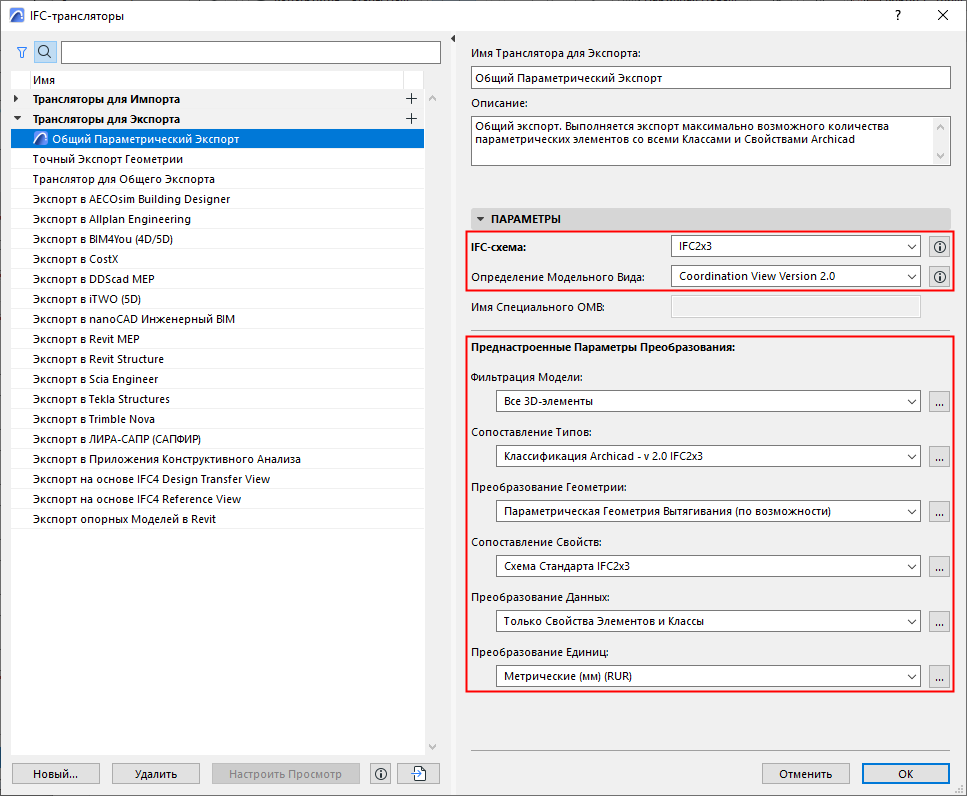

Диалог IFC-трансляторы (Файл > Взаимодействие > IFC > IFC-трансляторы) предназначен для просмотра или редактирования существующих и создания новых Трансляторов.
Выберите из списка нужный Транслятор для Экспорта.
В правой части диалога отображаются настройки выбранного Транслятора, разделенные на шесть групп Преднастроенных Параметров Преобразования.
Один из Трансляторов для Экспорта используется в качестве Транслятора Предпросмотра. Транслятор Предпросмотра применяется для сопоставления IFC-данных по умолчанию.
Для получения подробной информации см. Транслятор Предпросмотра.
Выпадающие списки IFC-схемы и Определения Модельного Вида упрощают выбор преднастроенных параметров, отвечающих определенным стандартам (см. ниже).
IFC-схема (только в Трансляторах для Экспорта)
IFC-схема - это определенная версия IFC-стандарта. Трансляторы могут поддерживать схемы IFC2x3, IFC4 и IFC4.3.
Определение Модельного Вида (только в Трансляторах для Экспорта)
Определение Модельного Вида (ОМВ) - это рекомендуемый набор данных и элементов, который должна содержать IFC-модель в зависимости от ее предназначения. Воспользуйтесь выпадающим списком, если модель должна экспортироваться в соответствии с определенным стандартом ОМВ.
Для получения подробной информации об ОМВ см. Определения Модельного Вида.

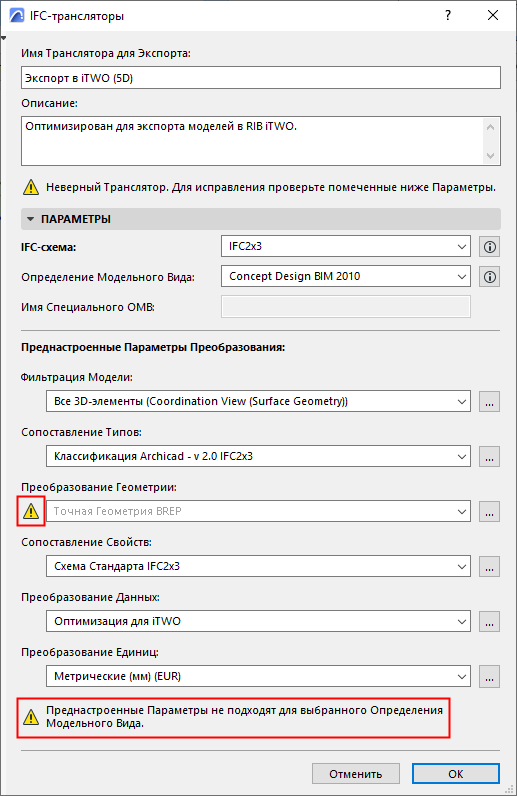

Выбор ОМВ определяет требования к параметрам Транслятора для Экспорта. Если в результате редактирования настроек эти параметры Транслятора перестают отвечать требованиям выбранного ОМВ, то появляется предупреждение о невозможности использования данного Транслятора с указанием параметров, которые необходимо изменить:
Использование Преднастроенных Параметров Преобразования

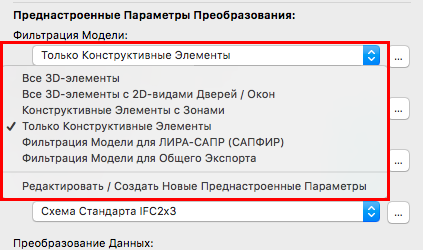

Каждая группа Преднастроенных Параметров Преобразования имеет выпадающее меню, предназначенное для выбора наборов Преднастроенных Параметров. Наименования этих наборов содержат информацию о том, как будет осуществляться экспорт IFC-модели при их использовании.

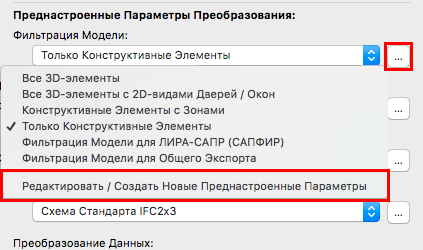

Чтобы настроить или создать новый набор, выберите из выпадающего списка команду Редактировать / Создать новые Преднастроенные Параметры или нажмите кнопку с символом многоточия, находящуюся справа.

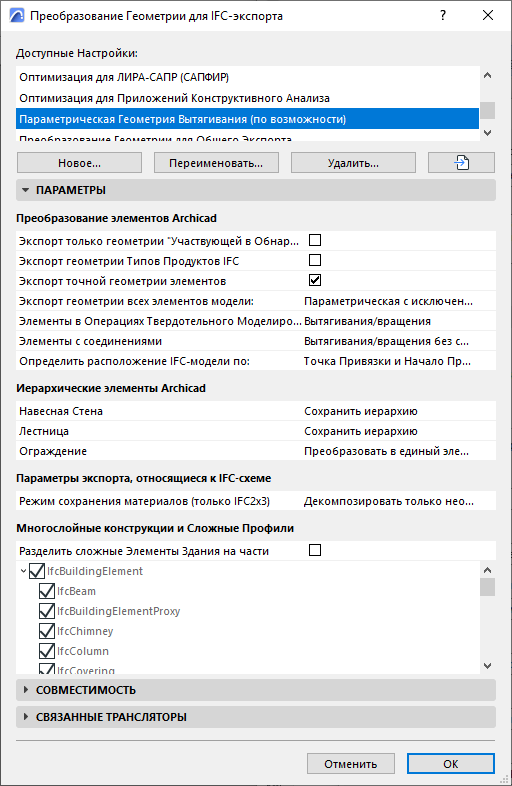

В результате будет открыт диалог Преднастроенных Параметров (например, Преобразования Геометрии для IFC-экспорта).
В каждом диалоге Преднастроенных Параметров для IFC-экспорта отображаются:
- Доступные Настройки Преобразования (например, Преобразования Геометрии).
- Параметры (определяющие настройки экспорта в соответствии с выбранным выше набором).

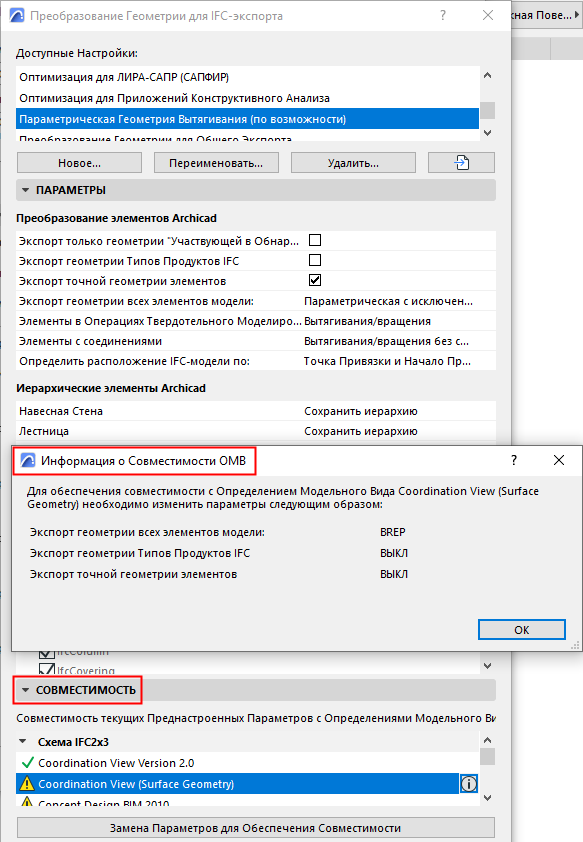

- Совместимость: Обратная графическая связь, информирующая о совместимости текущих преднастроенных параметров с различными Определениями Модельного Вида.
Выбрав из списка Определение Модельного Вида, нажмите кнопку информации, что увидеть конфликты настроек (если они обнаружены). (Если в выбранном Трансляторе для Экспорта не используется определенное ОМВ, то конфликты не должны создать проблем.) Для обеспечения совместимости с ОМВ можно изменить настройки в соответствии с указаниями, приведенными в окне Информации, либо можно просто нажать кнопку Замены Параметров.
- Связанные Трансляторы (все существующие Трансляторы для Экспорта, использующие эти Настройки)
