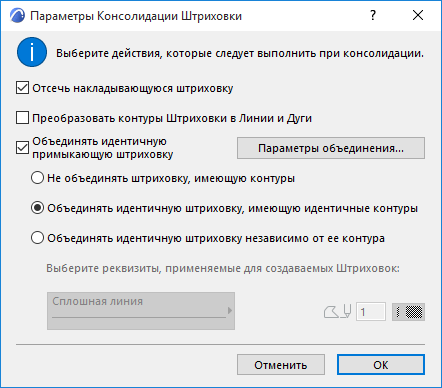

Параметры консолидации штриховки

Для открытия этого диалогового окна следует предварительно выбрать, по крайней мере, две штриховки. Затем выполните команду Редактор > Изменить форму > Консолидация штриховки.

Для получения дополнительно информации см. Консолидация Линий и Штриховки в Окнах Чертежей.

Отсечь накладывающуюся штриховку. Любые из выбранных штриховок, которые полностью или частично накладываются друг на друга, будут отсечены таким образом, что полностью остается только та, которая располагается сверху; любая другая штриховка (или часть штриховки), которая располагается под верхней штриховкой, будет удалена.

Примечание о накладывающихся штриховках с прозрачными фонами: Если находящаяся сверху штриховка имеет прозрачный фон, то располагающаяся под ней штриховка со сплошным фоном не будет удалена, так как она является видимой.

Исключение: Если имеется несколько прозрачных штриховок, расположенных друг на друге, то остается полностью только та, которая расположена сверху; все штриховки или части штриховок, расположенные под той, которая остается, будут удалены, даже если они имеют прозрачный фон.

Преобразовать контуры Штриховки в Линии и Дуги: Конуры штриховки будут преобразованы в простые линейные отрезки/дуги.

Объединять идентичную примыкающую штриховку. Любые примыкающие штриховки (не зависимо от порядка их показа), имеющие идентичные образцы штриховки/цвета, будут объединены в одну штриховку.

Результирующая штриховка будет наследовать ID самой большой из объединяемых штриховок.

Контуры объединяемой штриховки. Если Вы отметили маркер Объединять идентичную примыкающую штриховку, становятся доступными следующие три альтернативные кнопки.

• Не объединять штриховку, имеющую контуры. Такая штриховка вообще не объединяется.
• Объединять идентичную штриховку, имеющую идентичные контуры. Будут объединяться только те штриховки, которые имеют идентичные контуры.
• Объединять идентичную штриховку не зависимо от ее контура. Вся идентичная штриховка будет объединена не зависимо от того, имеет ли она контуры или нет и являются ли контуры одинаковыми. При отметке этого маркера становятся доступными дополнительные управляющие элементы, позволяющие указать тип линии и перо контуров, получаемых в результате консолидации.
  Прим.: При активации маркера “Преобразовать контуры Штриховки в Линии и Дуги” эти параметры становятся недоступны, так как линии контура штриховки исчезнут после выполнения консолидации.

Штриховки, имеющие различную ориентацию образца (от начала проектных координат/по указанному вектору/деформированная штриховка), объединяться не будут.

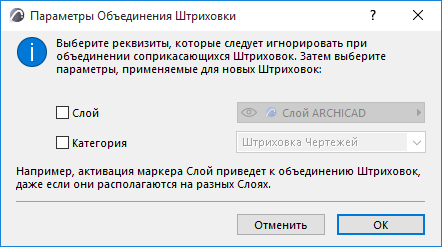

Параметры объединения. Если выбран вариант Объединять идентичную примыкающую штриховку, становится доступной кнопка Параметры объединения. Нажмите ее, чтобы получить доступ к диалоговому окну Параметры объединения штриховки для указания реквизитов линий, получаемых в результате объединения.

Отметьте любой из следующих реквизитов:

• Слой
• Категория

Отметка соответствующего реквизита означает, что программа не примет его во внимание при объединении примыкающей штриховки.

• Например, если Вы отметите Категория, то программа произведет объединение примыкающих штриховок, даже если они принадлежат различным категориям (например, одна является штриховкой чертежей, а другая - штриховкой поверхностей).

Для каждого из отмеченных реквизитов активизируются соответствующие управляющие элементы слоя/категории, с помощью которых Вы можете указать, какой именно слой/категорию следует присвоить штриховке, получающейся в результате объединения.

• Например, после отметки реквизита Категория Вы должны выбрать, какая именно категория присваивается результирующей штриховке после объединения штриховки поверхностей и штриховки чертежей: штриховки поверхностей, штриховки чертежей или штриховка сечений.
