Уровень Детализации Символов Дверей и Окон
Чтобы получить доступ к этой панели, воспользуйтесь командой меню Документ > Модельный Вид > Параметры Модельного Вида.
Эта страница и ее содержимое зависит от загруженных библиотек.
Воспользуйтесь элементами управления для настройки уровней детализации отображения Дверей и Окон на Плане Этажа, в Разрезах/Фасадах и 3D-проекциях.
Минимальное Пространство Дверей
Отметьте этот маркер, чтобы отобразить минимальное пространство дверей на плане Этажа при помощи штриховки с контуром. Выберите тип линии контура и образец/перо/фон/ штриховки.
Контур/штриховка Минимального Пространства отображается для всех дверей с настроенными параметрами Минимального Пространства. Эти настройки располагаются на вкладке Минимального Пространства в диалоге Параметров Двери (панель Специальных Параметров).
Аксессуары в 3D
Выберите вариант отображения дверных и/или оконных ручек.
Линии Открывания Дверей и Окон
Настройте типы линий открывания, чтобы единообразно назначать их дверям или окнам во всем проекте.
Используйте три раздела диалога для настройки до 5 типов линий открывания.

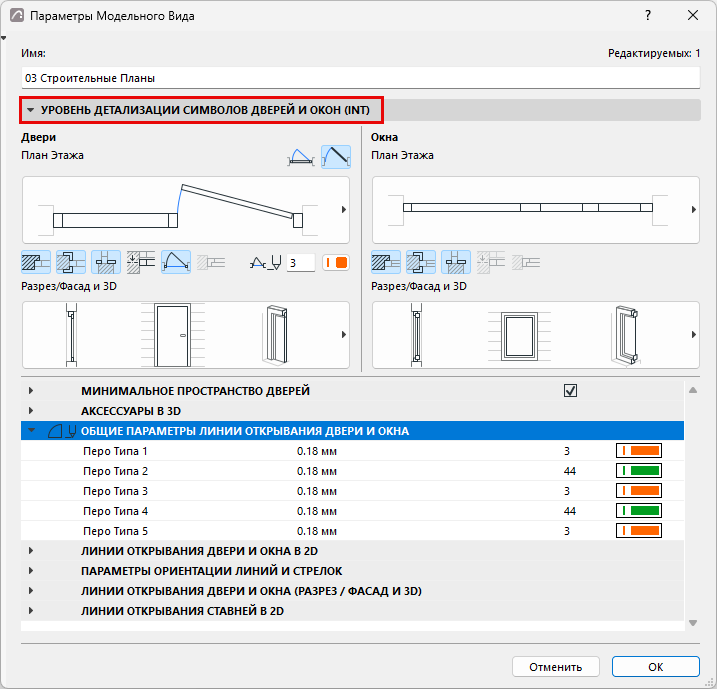

- Общие Параметры Линий Открывания Дверей и Окон: Назначьте перья для 5 типов.

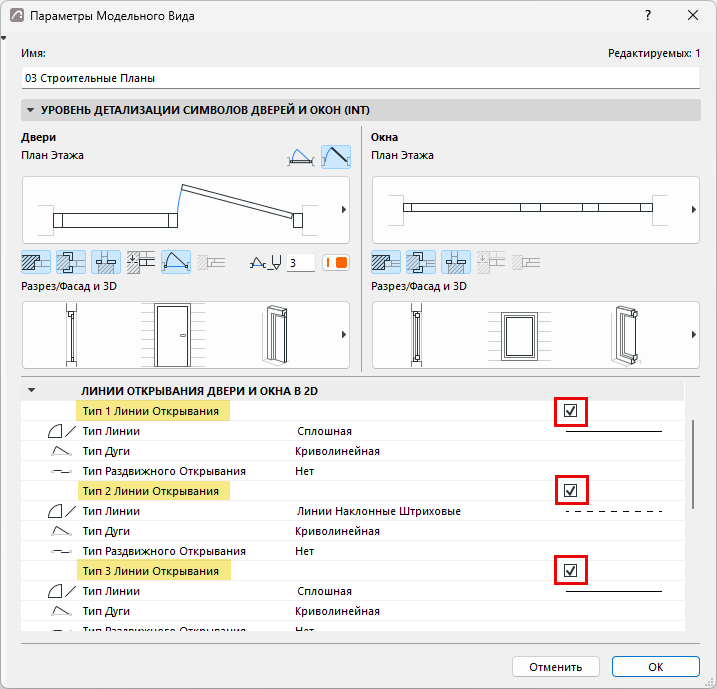

- Линии Открывания Дверей и Окон в 2D: Включите и настройте типы линий (в том числе для распашных и раздвижных дверей) для использования в 2D-видах
- Линии Открывания Дверей и Окон (Разрез/Фасад и 3D): Включите и настройте типы линий как со стороны открывания, так и с противоположной стороны для использования в видах Разрезов/Фасадов и 3D-видах

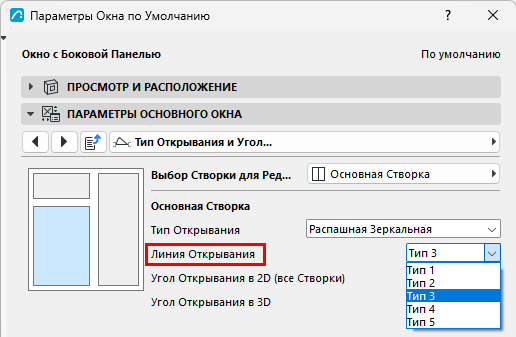

Настроив пять типов линий открывания в Параметрах Модельного Вида, назначьте их любым дверям или окнам во всем проекте:

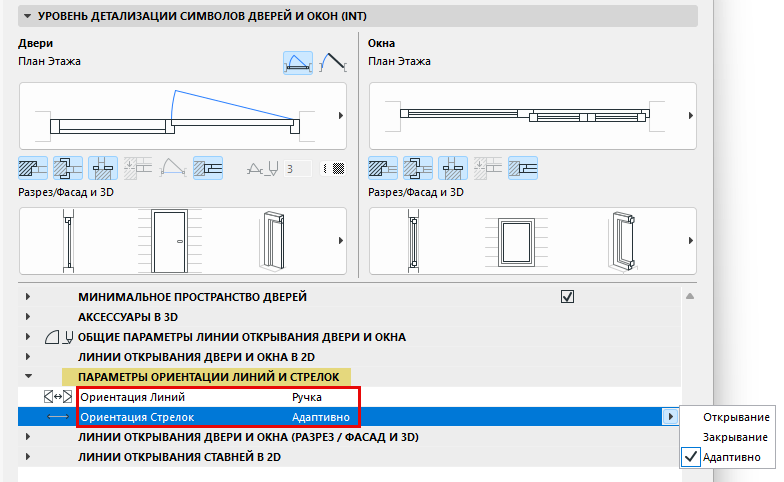

Параметры Ориентации Линий и Стрелок
- Ориентация линий: Выберите вариант Петли или Ручка. Определяет направление отображаемой линии открывания для Разрезов/Фасадов и 3D-видов.
- Ориентация стрелок: Применяется для раздвижных дверей в 3D-видах.

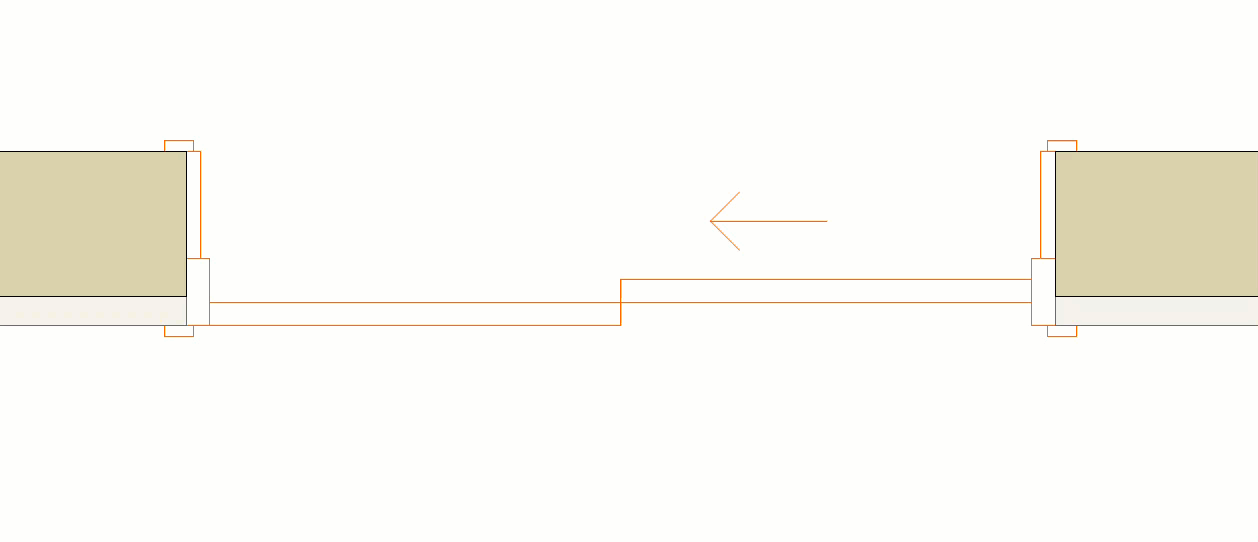

- Адаптивно: Если дверь/окно показаны открытыми, стрелка указывает направление закрывания. Если они закрыты, стрелка указывает направление открывания.
- Открывание: Стрелка указывает направление открывания
- Закрывание: Стрелка указывает направление закрывания
