Параметры Солнечного Освещения
Настройки Солнечного Освещения доступны из:
- Контекстного меню 3D-вида в Навигаторе
- Параметров Инструмента Камера: нажмите кнопку Солнечное Освещение
- Активируйте команду меню Вид > Параметры 3D-вида > Параметры 3D-проекции. нажмите кнопку Солнечное Освещение
Параметры Солнечного Освещения учитываются при:
- выполнении визуализаций;
- анализе траектории перемещения солнца;
- построении 3D-проекций (и создаваемых из них видов).

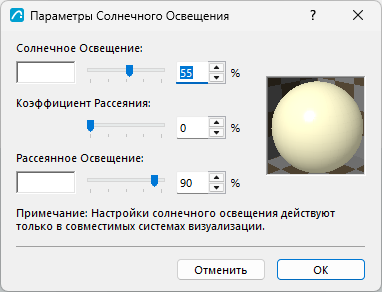

Настройка параметров освещения
Настройте все параметры солнечного освещения: Солнечное Освещение (направленное) и Рассеянное Освещение.
- Солнечное Освещение – это направленный свет, освещающий модель.
- Цвет солнечного освещения: Щелкните на поле образца цвета, чтобы выбрать цвет Солнечного Освещения.
-
Яркость цвета солнечного освещения: Выберите значение в диапазоне от 0 до 100%. Это значение интенсивности умножается на компонент яркости цвета Солнечного Освещения.
- Коэффициент рассеяния: Укажите процентную долю Солнечного Освещения, которая должна быть представлена в ненаправленном рассеянном освещении.
- Рассеянное освещение — это непрямой свет, осветляющий части модели, находящиеся в прямой тени.

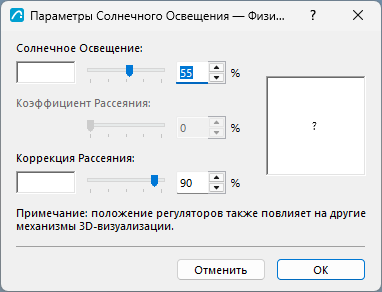

Параметры Солнечного Освещения для Физической Визуализации
Механизм Физически корректной Визуализации для 3D-видов доступен в качестве экспериментальной функции.
Физически корректная визуализация в 3D-окне - экспериментальная функцияПараметры Солнечного Освещения доступны, но некоторые элементы управления работают несколько иначе.
| Элемент управления / поведение | Физическая Визуализация | Примечания |
|---|---|---|
| Солнечный Свет | Недоступно |
Цвет солнечного освещения определяется Расположением Солнца, заданным в Параметрах 3D-проекции, и Расположением Проекта. |
| Яркость цвета солнечного освещения (регулятор) |
Ослабляет освещенность Солнцем, как при «пасмурном» небе (при 0% выглядит как «дождливая погода») |
-- |
| Коэффициент Рассеяния | Недоступно | -- |
| Коррекция рассеяния (регулятор) |
Корректирует цвет затененных областей, которые иначе имели бы синеватый оттенок из-за физического неба. |
100% означает, что диффузное освещение является белым (а не синим, как при 0%). Полезно для интерьерных сцен. |
| Цвет рассеянного освещения | Недоступно | -- |
| Экстерьерные сцены — примеры пороговых значений освещения | |||
|---|---|---|---|
|

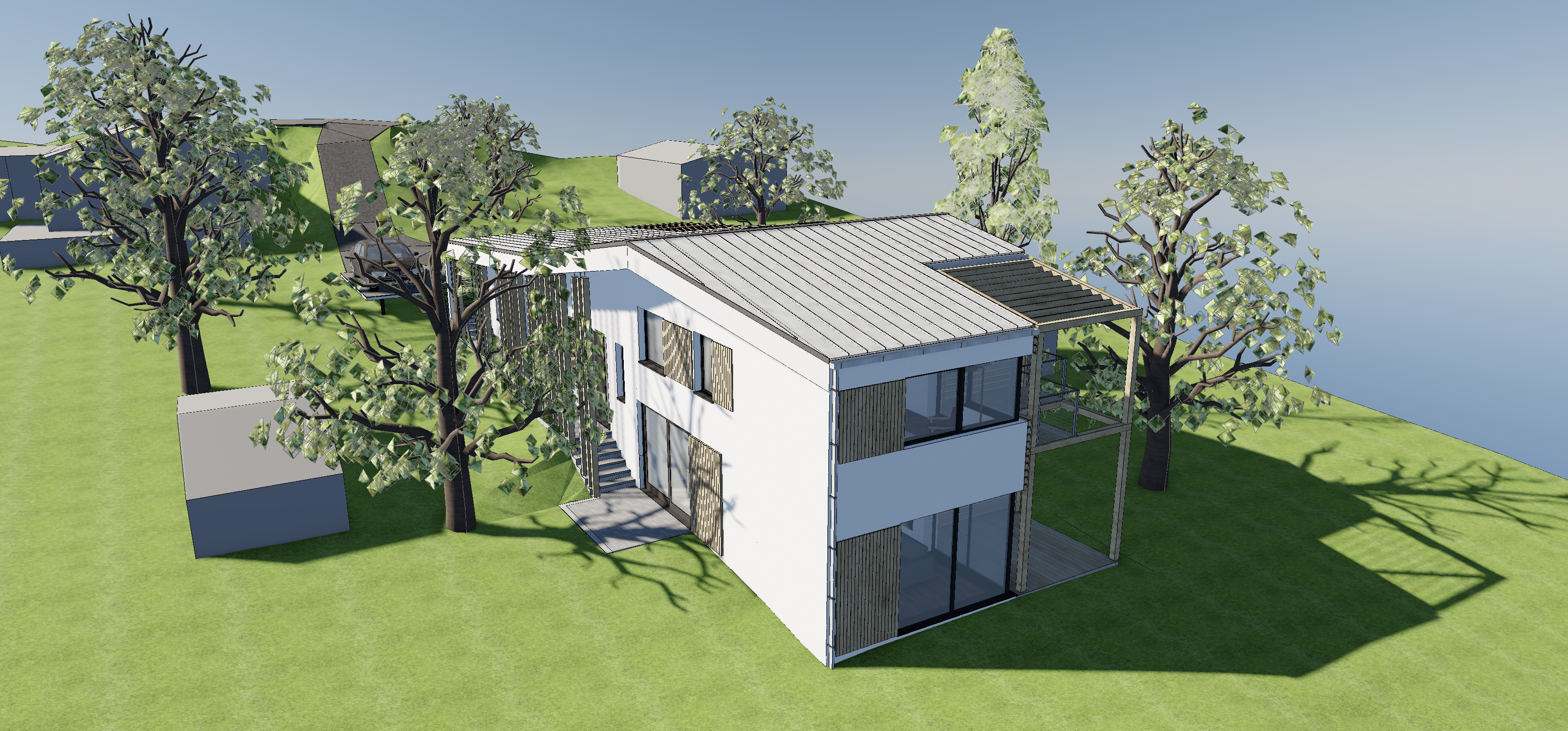

Солнечное Освещение=100% Рассеянное Освещение=0% Синие тени |

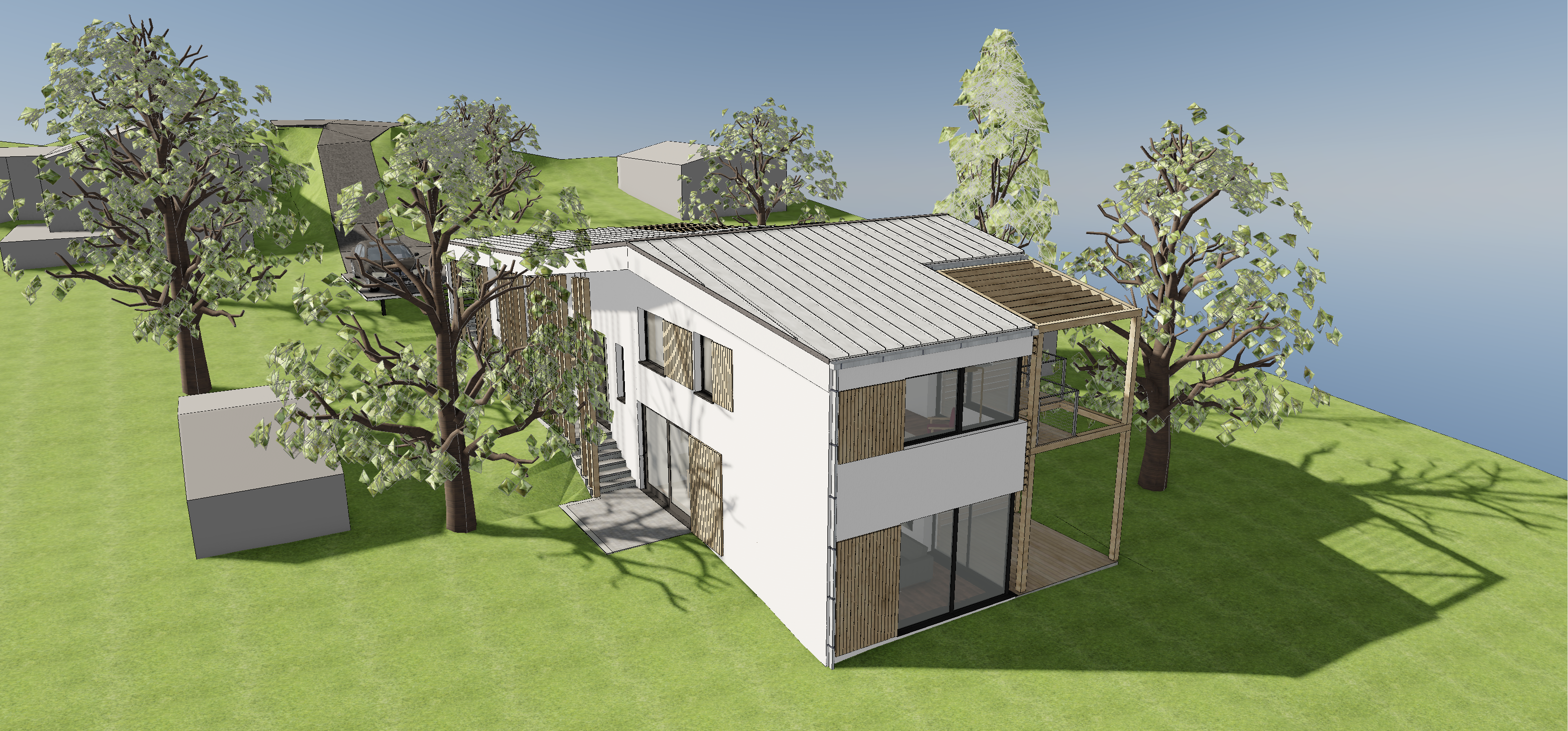

Солнечное Освещение=100% Рассеянное Освещение=100% «Средиземноморское солнце» |

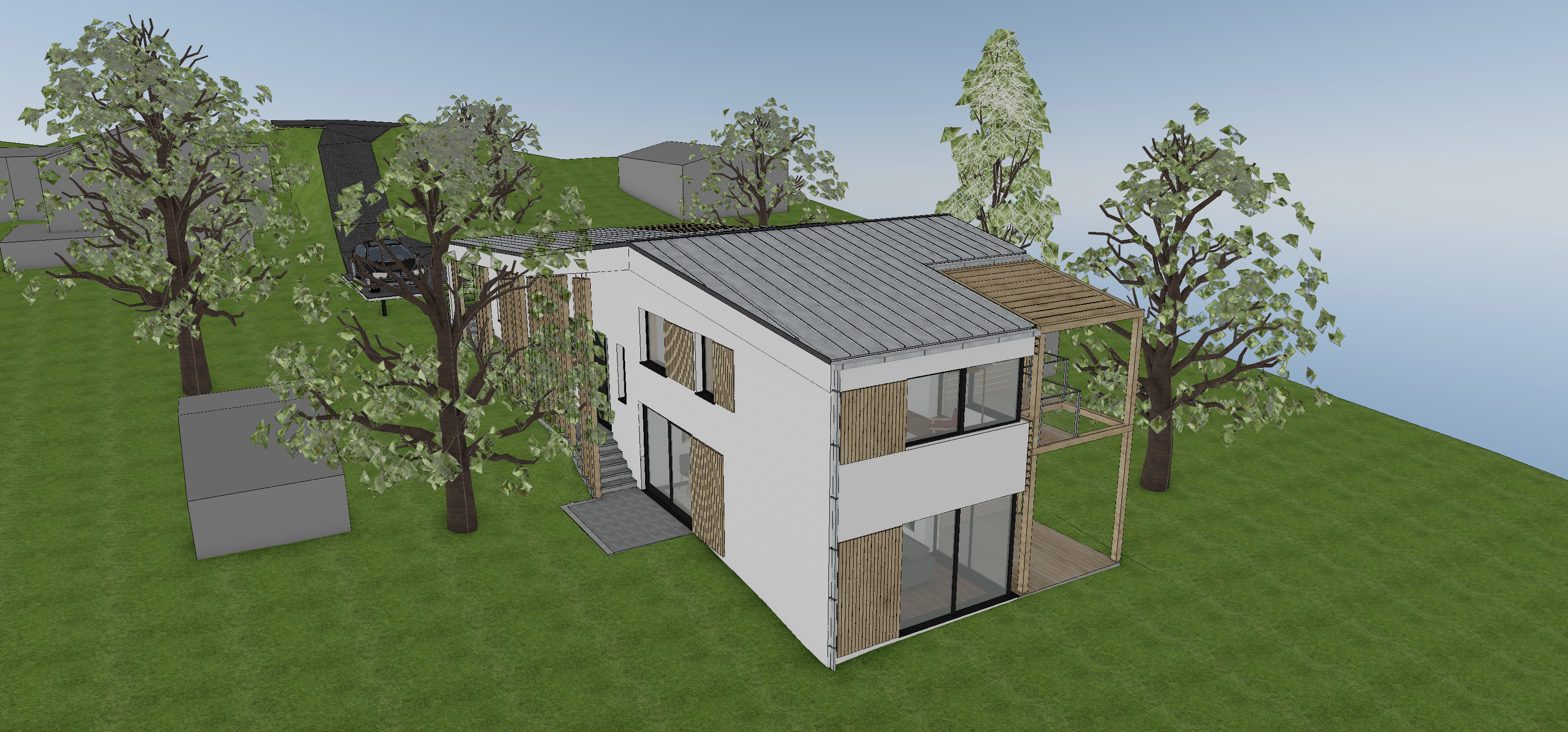

Солнечное Освещение=0% Рассеянное Освещение=100% Без теней, «Пасмурный день» |

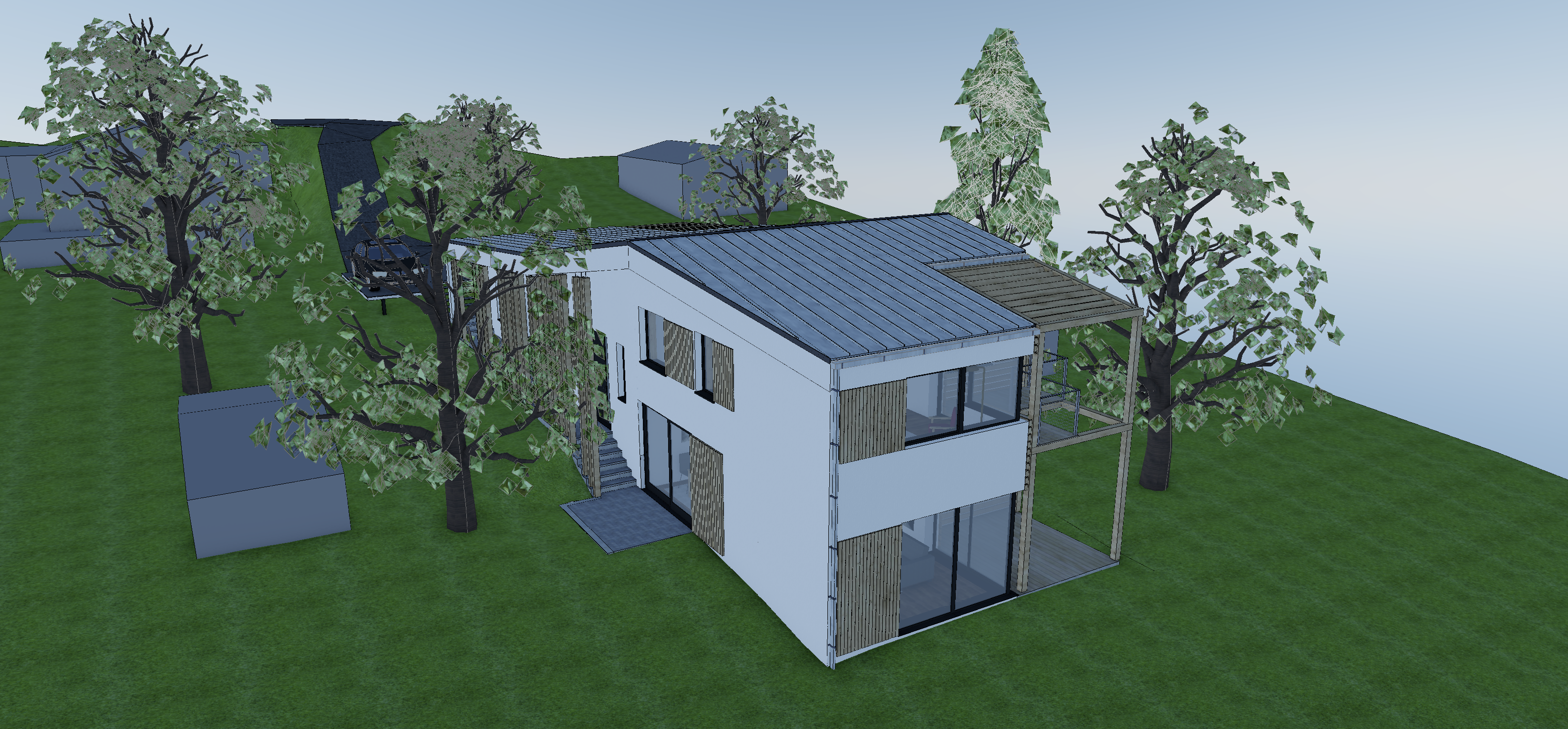

Солнечное Освещение=0% Рассеянное Освещение=0% Без теней, «Дождливый день» |
| Интерьерные сцены — примеры пороговых значений освещения | Интерьерные сцены — примеры пороговых значений освещения | Интерьерные сцены — примеры пороговых значений освещения | Интерьерные сцены — примеры пороговых значений освещения |
| Синие тени | Правильные тени без оттенка | Без теней | Без теней, синий оттенок |
| Интерьерные сцены — примеры пороговых значений освещения | |||
|---|---|---|---|
|

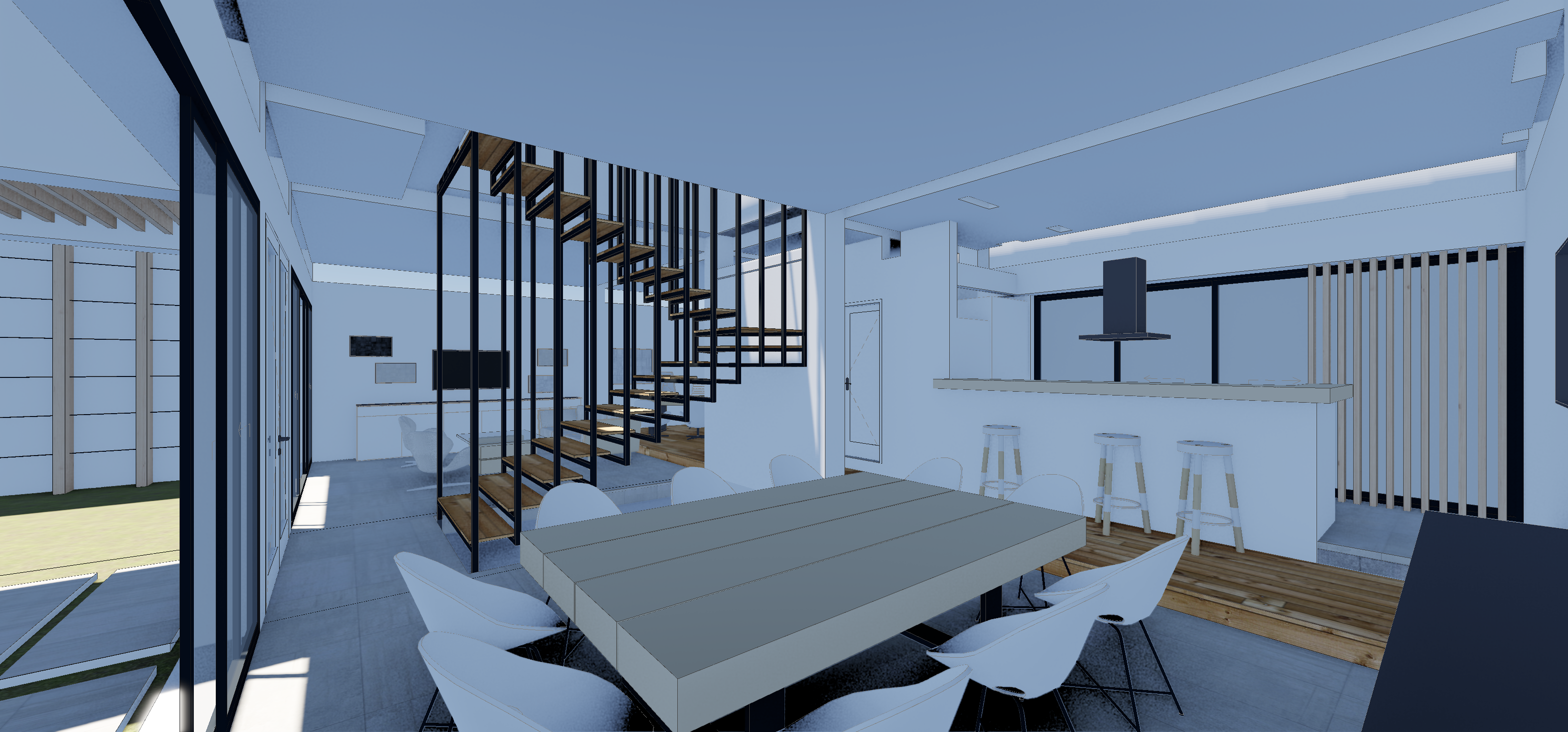

Солнечное Освещение=100% Рассеянное Освещение=0% Синие тени |

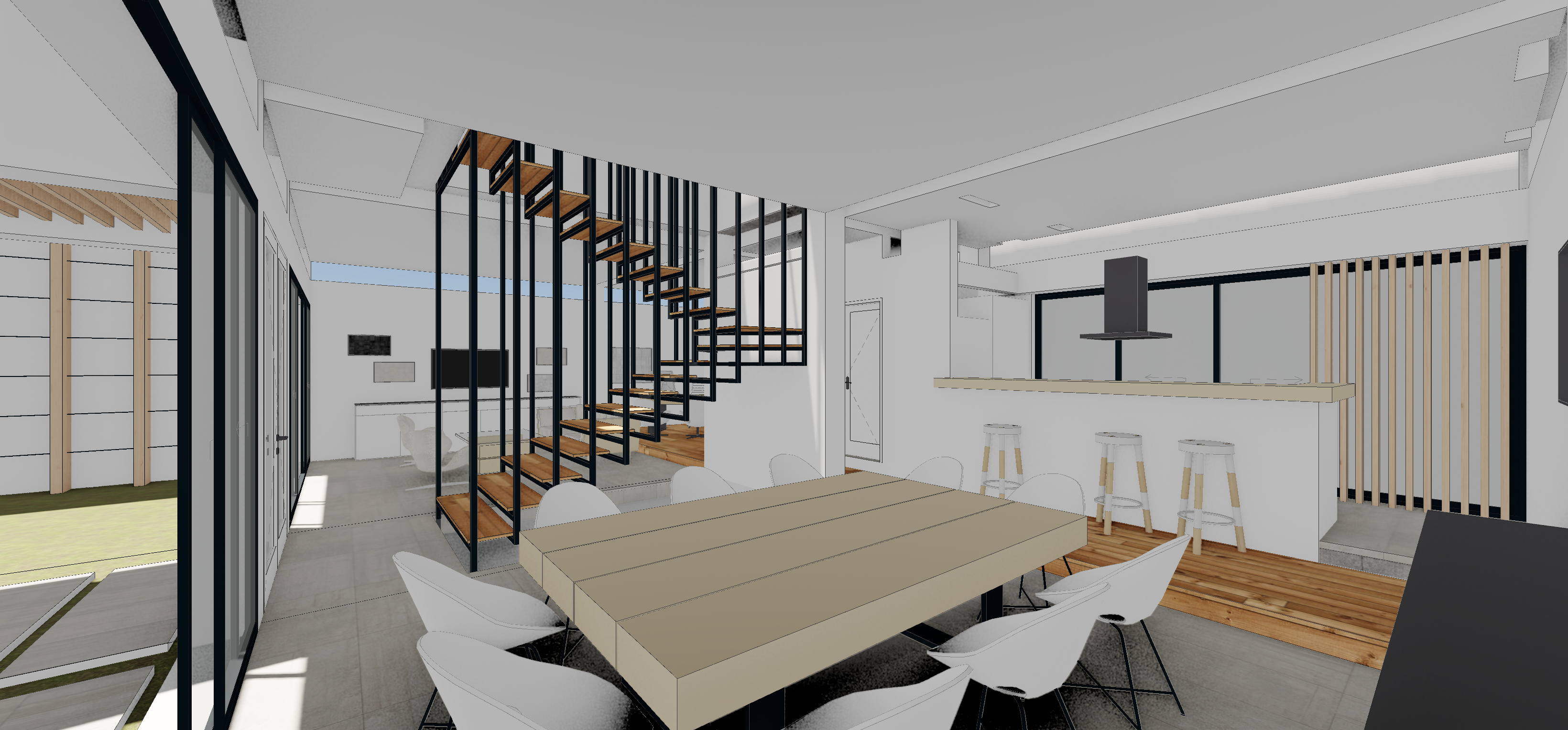

Солнечное Освещение=100% Рассеянное Освещение=100% Правильные тени без оттенка |

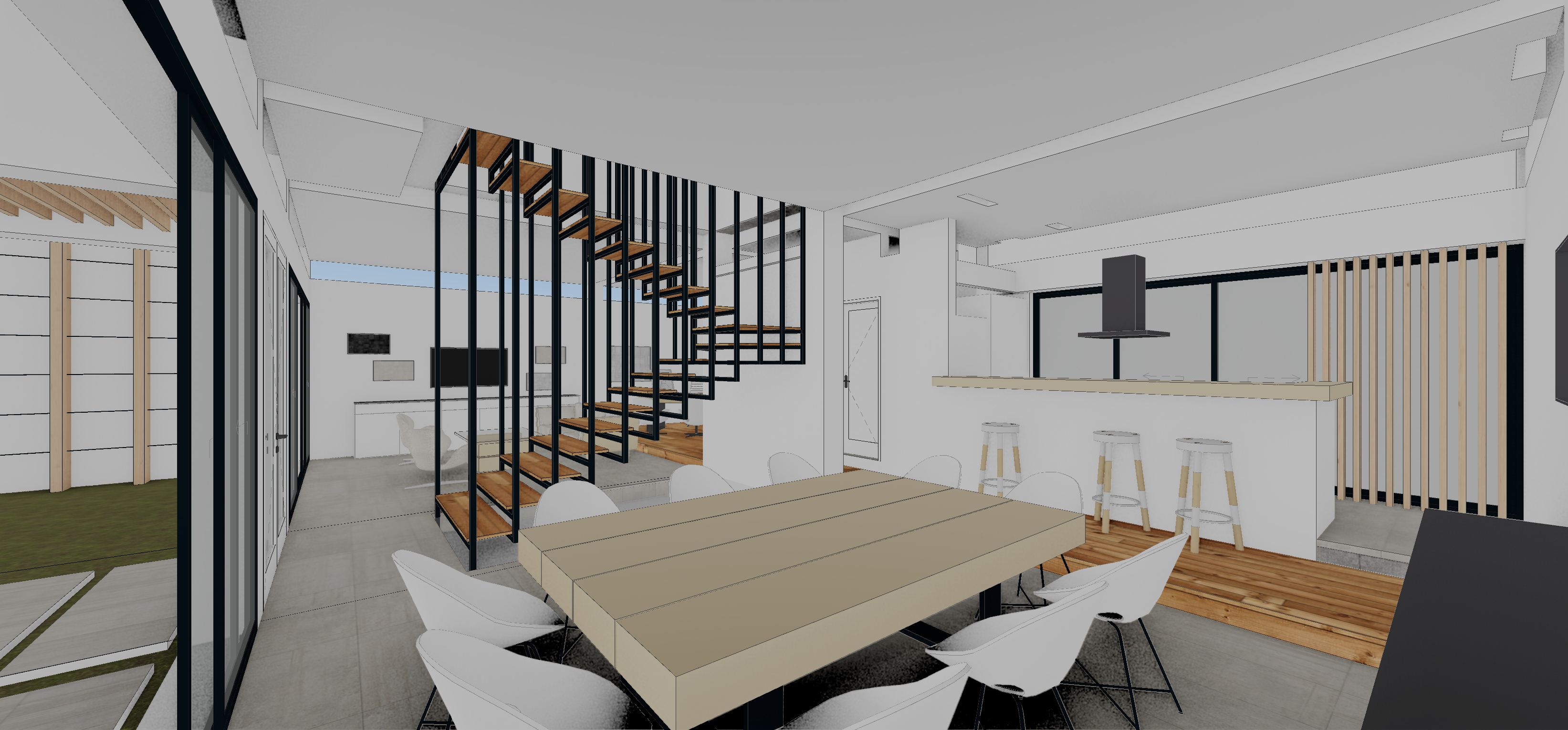

Солнечное Освещение=0% Рассеянное Освещение=100% Без теней |

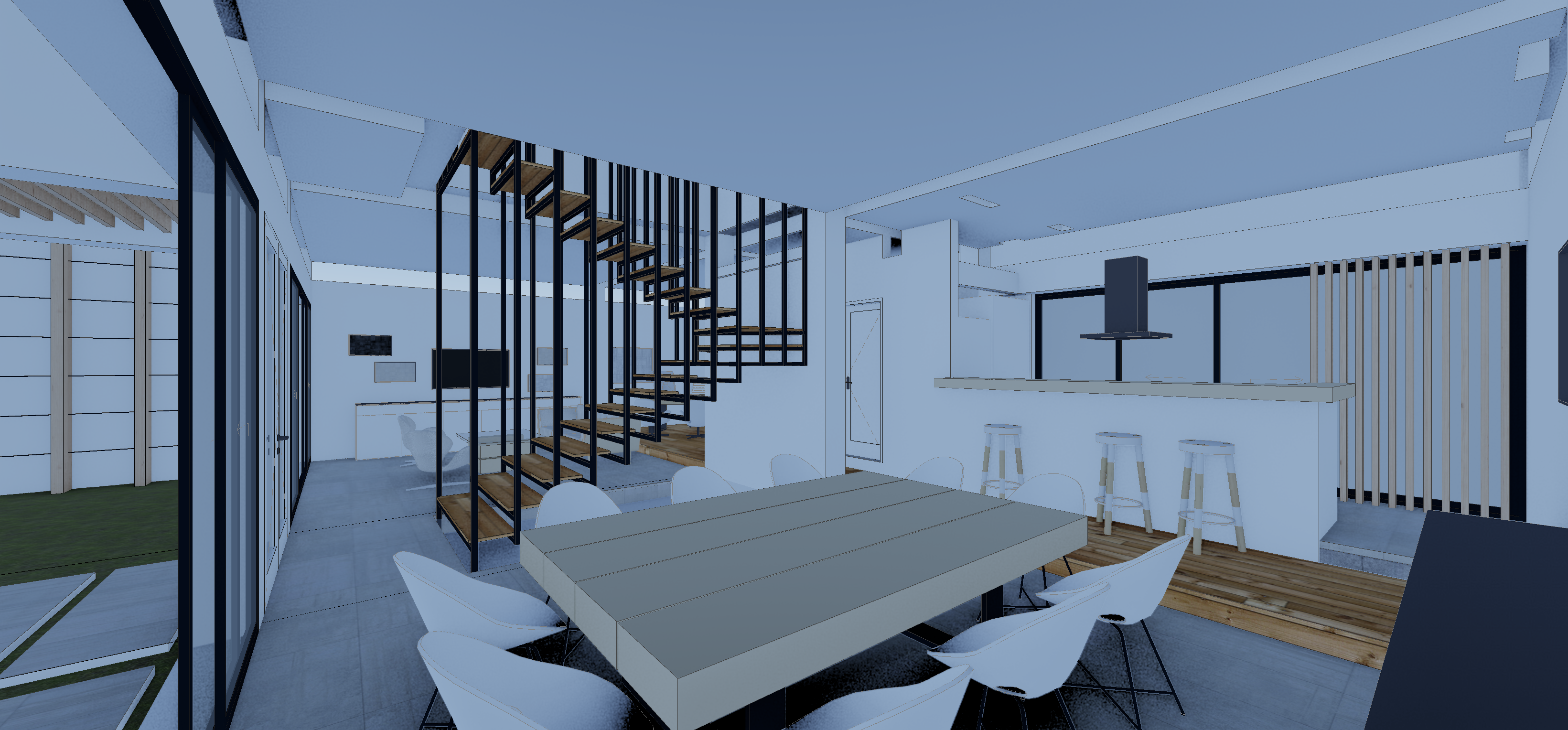

Солнечное Освещение=0% Рассеянное Освещение=0% Без теней, синий оттенок |
