Показ на плане этажа двери/окна: Символический и Проекция

Используйте параметр Показ на плане этажа в диалоге Параметры двери/окна (панели Представление на плане и в разрезе), чтобы указать способ представления проема:

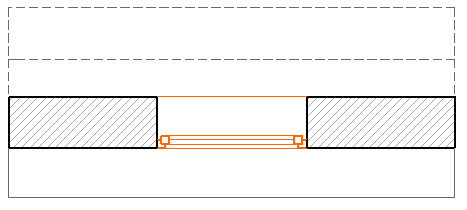

• Символический (выбирается по умолчанию). Это стандартный символ объекта, который определяется независимо от внешнего 3D-вида элемента.
• Весь Контур - Невидимый: Символический 2D-вид элемента приводится с реквизитами верхней части.
  Прим.: Определите реквизиты верхней части (тип линии, перо) в панели Представление на плане и в разрезе диалога Параметры двери/окна

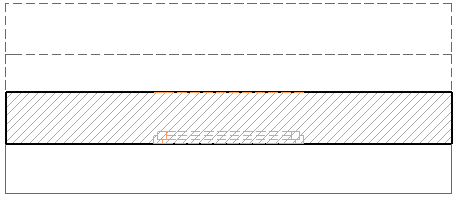

Символический	Весь Контур - Невидимый

См. Замена GDL Реквизитов Объектов Дверей/Окон.

В случае наклонных стен Вы можете предпочесть более реалистическое изображение двери или окна в сечении: выберите вариант Проекция или Проекция и Верх, чтобы отобразить все части окна в наклонной стене.

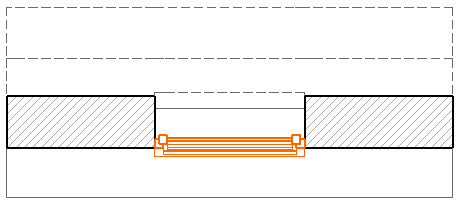

• Проекция: Отображается сечение и видимый контур (нижняя часть) Морфа.

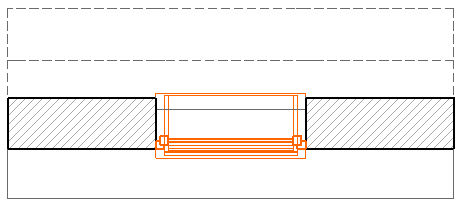

• Проекция и Верх: Показывается отсеченная часть 3D-модели элемента (то есть в плоскости сечения плана этажа) и плюс его верхняя часть (то есть часть элемента, расположенная выше плоскости сечения плана этажа) и его неотсеченная (нижняя) часть.

Проекция	Проекция и Верх
