Размерный Текст

Чтобы открыть диалог Параметров Размерного Текста, сначала следует выбрать Размерный Текст (не Размерную Линию).

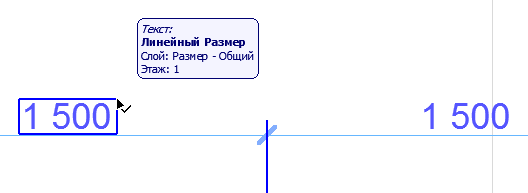

Выбор Размерного Текста

Выбрать Размерный Текст можно одним из следующих способов:

  • Воспользуйтесь курсором с функцией Быстрого Выбора
  • Сделайте щелчок в углу блока Размерного Текста, когда рядом со Стрелкой курсора появится значок Галочки

    Прим.: Для выбора текста Площади Штриховки активируйте манипуляторы Текстовых Блоков в меню Вид > Параметры Вывода на Экран.

Открытие Параметров Размерного Текста

Выбрав Размерный Текст (см. выше), выполните одно из следующих действий:

  • нажмите кнопку Текст в Информационном Табло;
  • сделайте двойной щелчок на инструменте Линейный Размер в Панели Инструментов;
  • воспользуйтесь клавишной командой Ctrl+t
  • воспользуйтесь командой меню Редактор > Параметры Размерного Текста (становится доступна в случае выбора размерного текста)

Панель Текстовой Информации

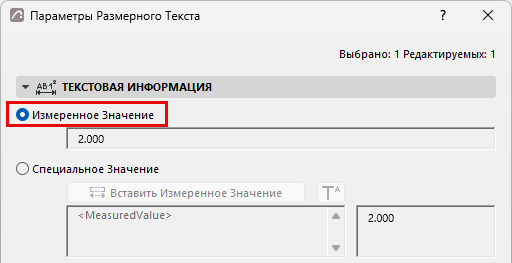

Измеренное Значение (Размерный Текст)

Здесь отображается измеренное (фактическое) значение выбранного размера.

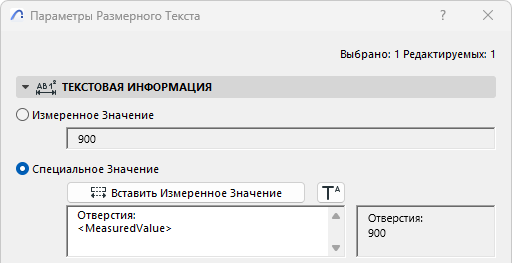

Специальный Текст

"Специальное Значение" - этот вариант позволяет отображать больше информации за счет использования Автотекстов и разных уровней привязки.

Вы также можете добавить собственный текст и верхние индексы, а также форматированный многострочный текст.

Вставить Измеренное Значение (Размерный Текст)

Нажмите эту кнопку, чтобы вставить измеренное значение размера в многострочное текстовое поле.



Добавление верхнего индекса в размерный текст

Нажмите кнопку Вставить Верхний Индекс, затем введите его текст. (Символ отображается в диалоге в знака вставки - каре.)

Чтобы продолжить текст обычным шрифтом, снова нажмите кнопку Вставки Верхнего Индекса.


Прим.: Если размер уже содержит верхний индекс из-за использования функции Дополнительной Точности, настраиваемой при помощи команды меню Параметры > Рабочая Среда Проекта > Размеры, перед вставкой собственного верхнего индекса добавьте пробел. В противном случае в размерном тексте будет отображаться символ каре.

Настройте единицы измерения с помощью команды меню Параметры > Рабочая Среда Проекта > Размеры).

См. Размеры.

Копирование/Вставка Размерного Текста

Скопировать можно только простые размерные тексты; надстрочный текст не копируется.

  1. Выберите только размерный текст (а не саму размерную линию).
  2. Выполните команду Копировать (Редактор > Копировать или Ctrl/Cmd + C)
  3. Вставьте размерный текст (Редактор > Вставить или Ctrl/Cmd + V), например, в текстовый блок или в макет.
