Dibujar Área de Selección

Seleccione los elementos dibujando un polígono a su alrededor.

  1. Active la herramienta Flecha.
  2. Haga clic fuera del elemento.
  3. Dibuje un rectángulo de selección que incluya al menos un nodo del elemento.
    Nota: Este es el método por Defecto. Ver otros métodos y formas más abajo.

Métodos de Polígono de Selección

Para acceder a estas opciones en el Cuadro Info, haga una de las siguientes acciones:

  • Active la herramienta Flecha
  • Con cualquiera otra herramienta activa, pulse Mayús


Método de elementos parciales (por defecto)

Se selecciona cualquier elemento que tenga al menos un nodo dentro del polígono.

Método de los elementos enteros

Se selecciona cualquier elemento con todos los nodos dentro del polígono.

Método en función de la dirección

La lógica de selección depende de la dirección en la que dibuje el polígono.

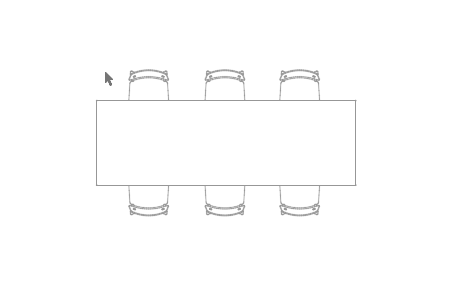

  • Dibujar de derecha a izquierda: sólo se seleccionan los elementos situados completamente dentro del polígono.

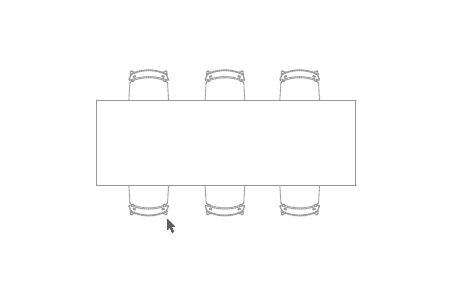

  • Dibujar de izquierda a derecha: se seleccionan elementos parciales.


Formas del Polígono de Selección

Para acceder a estas opciones en el Cuadro Info, haga una de las siguientes acciones:

  • Active la herramienta Flecha
  • Con cualquiera otra herramienta activa, pulse Mayús

Las opciones de forma del área de selección son Poligonal, Rectangular y Rectangular Girada.



Temas Relacionados:

Colores de los puntos de selección: véase Selección e Información de Elemento

Seleccionar los sub-elementos de Forma: véase Selección de Formas

Puertos de conexión MEP: véase Objetos compatibles con MEP
