Objetos compatibles con MEP

Disponible con Archicad Collaborate.

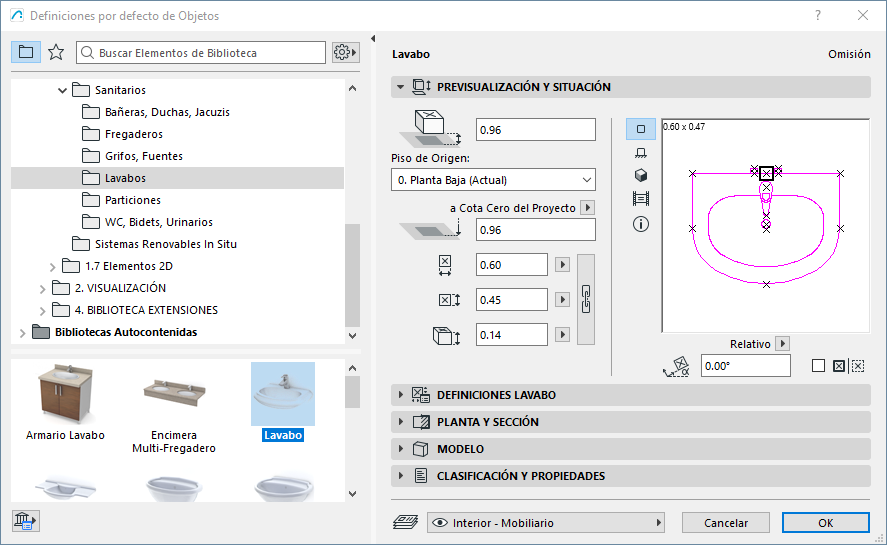

Muchos objetos familiares, como este Lavabo, también incluyen definiciones de conexión compatibles con MEP, por lo que puede conectarlos a un recorrido MEP.



Visualizar Puertos de Conexión MEP en los Objetos

  1. Vaya a Documento > Vista de Modelo > Opciones de Vista de Modelo.
  2. Abrir Definiciones Misceláneas para Ítems de Biblioteca
  3. Active la Opción de Vista de Modelo para Conexiones MEP de Objetos.

    MEPConnectYes.png      MEPConnectNo.png

    Opciones de Vista de Modelo: Mostrar u Ocultar las Conexiones MEP en Ítems de Biblioteca

Convertir Objetos en Equipamiento

Para editar gráficamente estas conexiones, primero debe convertirlas en elementos de tipo Equipamiento.

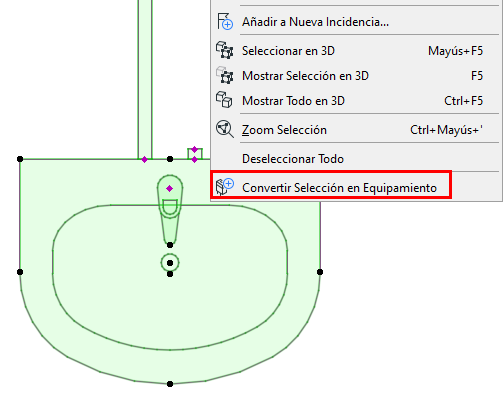

Para un objeto MEP seleccionado: Cambie su tipo a Equipamiento (o vuelva a Objeto) mediante los comandos del menú contextual.



Temas Relacionados

Editar Puertos de Conexión MEP

Colocar Terminal, Accesorio o Equipamiento
