Opciones de Vista de Modelo: Opciones de la Escalera

Opciones de la Escalera

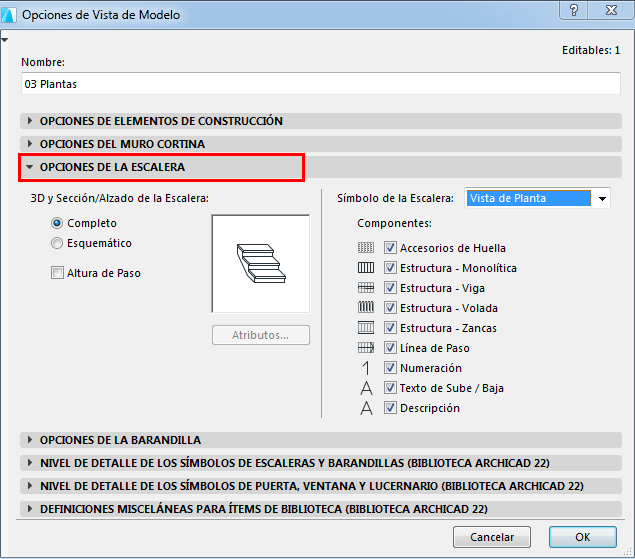

Este panel está en Documento > Vista de Modelo > Opciones de Vista de Modelo.

Nivel de Detalle de la Escalera en 3D y Sección

Elija Completo o Esquemático, para definir la visualización y salida de las Escaleras en Sección/Alzado, y en las ventanas de 3D y de Documento 3D (incluyendo el modo de Edición).

• En modo Completo, aparece la Escalera completa: se pueden ver todos los sub-elementos 3D con detalle completo.
• En modo Esquemático, se usa una superficie de membrana continua para indicar la superficie superior de los peldaños.

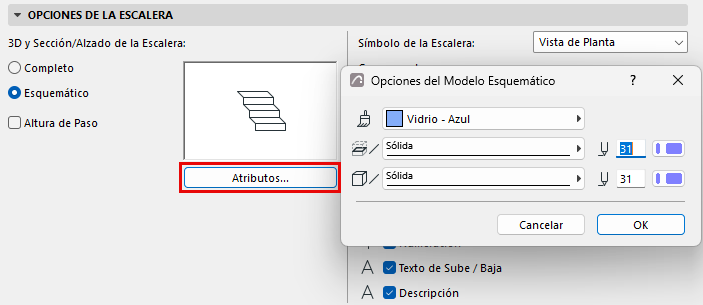

• Para Esquemático: Haga clic en Atributos para personalizar las opciones de superficie y línea para las Escaleras mostradas en vistas 3D y de Sección.
• Altura de Paso: Seleccione para mostrar o esconder la Altura de Paso en 3D y Sección.
  Nota: Para definir las reglas de la Altura de Paso: use el panel de Reglas y Estándares de las Definiciones de la Escalera.

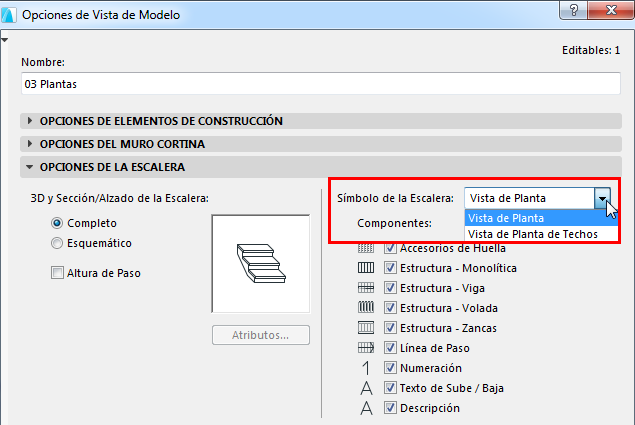

Símbolo de la Escalera: Elija Vista de Planta o Planta de Techos

Defina este control para el Símbolo de Planta de la Escalera: “Vista de Planta” o “Vista de Planta de Techos”.

Cada Escalera (en su propio diálogo de Definiciones de la Escalera) tiene dos grupos de definiciones, que definen las preferencias de visualización para cada uno de estos dos tipos de símbolo. Cambie estas Opciones de Vista de Modelo (Símbolo de Planta de la Escalera) para controlar el grupo de definiciones a usar, por la Vista de Modelo.

Ver también Visualización de la Planta/Planta de Techos (Definiciones de la Escalera).

Mostrar/Ocultar los Componentes del Símbolo de la Escalera (por Opciones de Vista de Modelo)

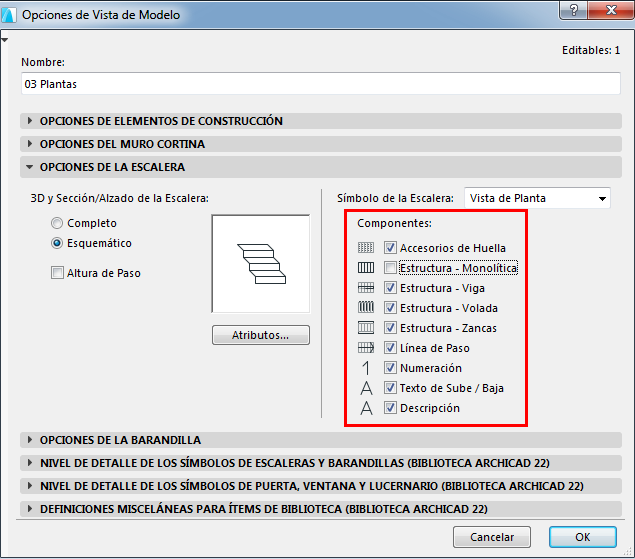

Use las casillas en Opciones de Vista de Modelo > Opciones de Escalera para controlar los ítems que deberían ser usados en los símbolos de la Escalera, por la Vista de Modelo.

Puede sobrescribir estas definiciones para cualquier Escalera en especial, desde las Definiciones de la Escalera.

Ver Definiciones de la Escalera: Componentes del Símbolo.

Para ajustar con precisión la visualización del Símbolo, vaya a Opciones de Vista de Modelo y use el panel “Nivel de Detalle de los Símbolos de la Escalera y Barandilla”.

Nivel de Detalle de los Símbolos de la Escalera y Barandilla

Opciones de Vista de Modelo para Escaleras: Ejemplos

Las Opciones de Vista de Modelo para Escaleras proporcionan gran flexibilidad para perfeccionar la visualización 2D de las Escaleras según las diferentes Vistas de Modelo.

Las siguientes tres Escaleras se muestran en la Planta Baja, a varias escalas. Desde la izquierda: Una Escalera de Recibidor; Escaleras entre Pisos; y una Escalinata.

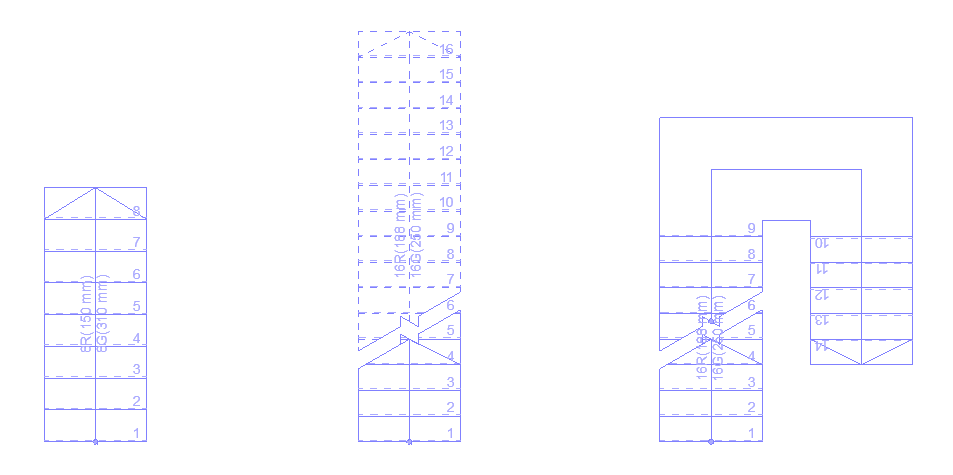

Figura 1. Plano Constructivo 1:50

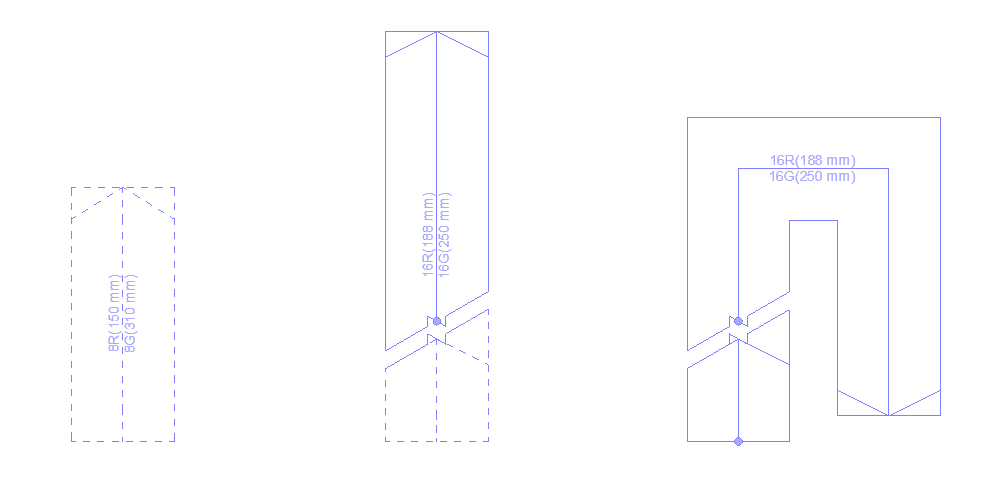

Figura 2. Plano de Techos 1:50

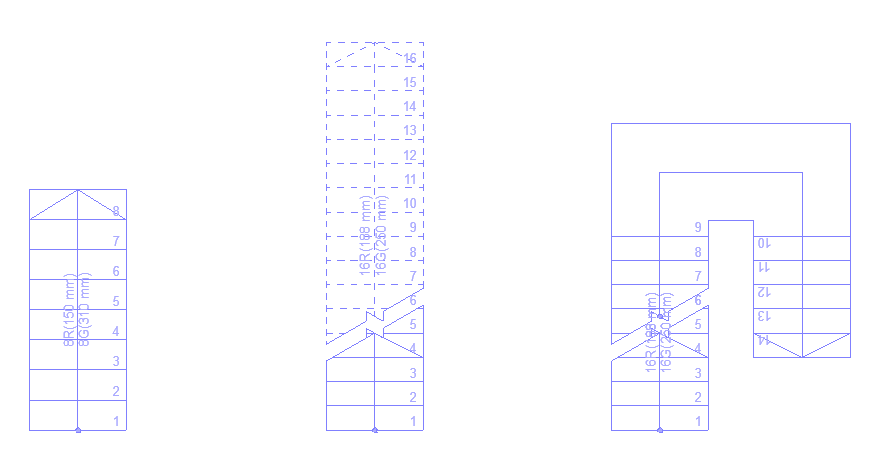

Figura 3. Permiso de Construcción 1:100

Figura 4. Plano de Terreno 1:500
