Opciones de Vista de Modelo: Nivel de Detalle de los Símbolos de la Escalera y Barandilla
Este panel está en Documento > Vista de Modelo > Opciones de Vista de Modelo. Use estas definiciones para definir la visualización de los símbolos de Escalera y Barandilla en Plantas y Plantas de Techos.
Por defecto, se muestra la configuración de "Definiciones Simples". Si necesita personalizar estas Definiciones Simples, use la página de Definiciones Avanzadas para obtener opciones más detalladas.

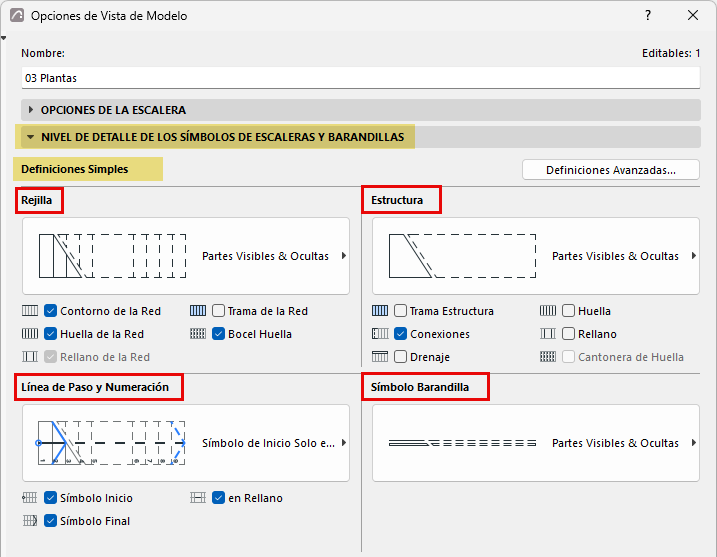

Definiciones Simples para el Nivel de Detalle de Escalera/Barandilla
El modo de Definiciones Simples muestra los cuatro grupos principales de símbolos de Escalera y Barandilla: Retícula, Estructura, Línea de Paso y Barandilla.
Use esta página para definir sus configuraciones de visualización preferidas.

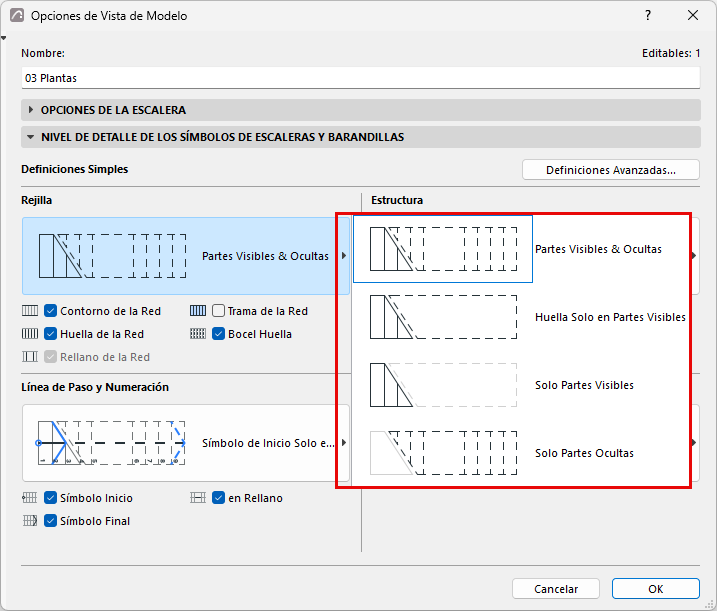

En cada grupo, marque las casillas de los ítems que se van a mostrar. A continuación, use el desplegable para definir el Nivel de Detalle que necesite.
Partes Visibles y Partes Ocultas
Las "Partes Visibles" de una Escalera representan la apariencia primaria de la Escalera, y se muestran usando el tipo de línea “Visible” definida en las Definiciones de la Escalera (habitualmente una línea sólida).
Las "Partes Ocultas" de una Escalera representan la apariencia secundaria de la Escalera, y se muestran usando el tipo de línea “Oculta” definida en las Definiciones de la Escalera (habitualmente una línea a rayas).
Ver Definir Atributos para Cada Componente del Símbolo de la Escalera.
Las partes visibles están habitualmente por debajo de la Marca de Corte; las partes Ocultas están habitualmente por encima de la Marca de Corte.

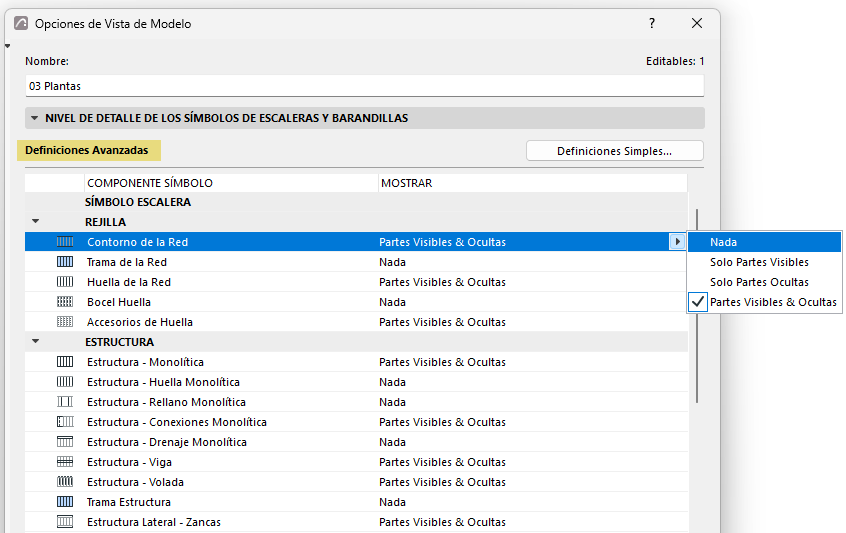

Definiciones Avanzadas para el Nivel de Detalle de Escalera/Barandilla
Use este modo para una personalización detallada de la visualización de símbolos de Escalera/Barandilla. Para abrirlo, haga clic en el botón "Definiciones Avanzadas" desde el modo de Definiciones Simples del panel Nivel de Detalle de los Símbolos de la Escalera y Barandilla.
En el modo de Definiciones Avanzadas, todos los componentes del símbolo se muestran en forma de lista, en grupos lógicos. Use el menú desplegable para definir las preferencias de visualización.

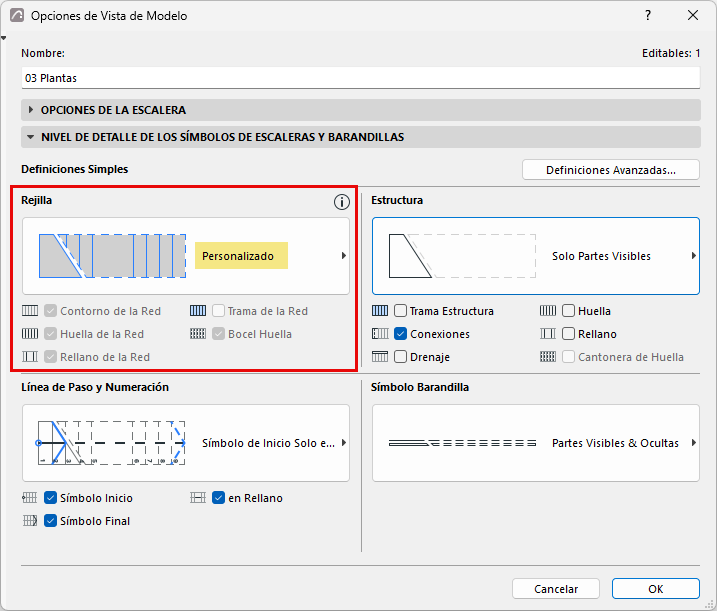

Si realiza cambios en Definiciones Avanzadas (por ejemplo, ocultar la Retícula), esto sobrescribirá las Definiciones Simples, donde los controles pertinentes se mostrarán como "personalizado".
