Opciones de Vista de Modelo para Barandillas

Opciones de la Barandilla

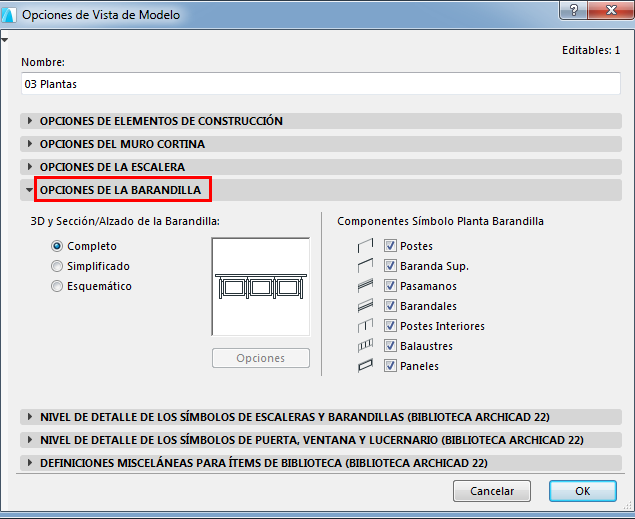

Este panel está en Documento > Vista de Modelo > Opciones de Vista de Modelo.

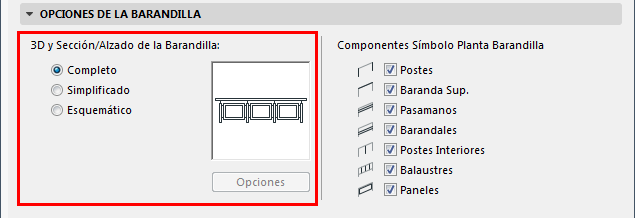

Nivel de Detalle de la Barandilla en 3D y Sección

• En modo Completo, aparece la Barandilla completa: se pueden ver todos los elementos 3D con detalle completo.
• En modo Simplificado, aparece la Barandilla completa: se pueden ver todos los elementos 3D, pero en una vista simplificada: se muestran las cajas de contorno de los sub-elementos.
• En modo Esquemático, se muestra una superficie de membrana continua para indicar el recorrido de la Barandilla.

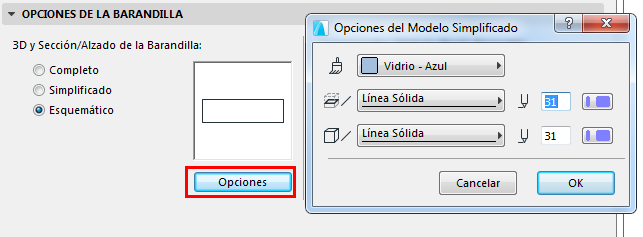

• Para Simplificado o Esquemático: Haga clic en Atributos para personalizar las opciones de superficie y línea para las Barandillas mostradas en vistas 3D y de Sección.





Mostrar/Ocultar Componentes del Símbolo de Planta de la Barandilla

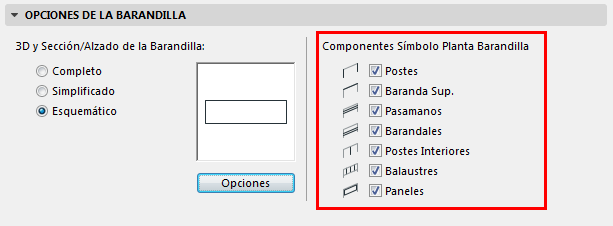

Use las casillas para mostrar/ocultar los componentes del Símbolo de Planta de la Barandilla.

Para mostrar/ocultar Símbolos de la Barandilla individualmente, use las Definiciones Barandilla.

Ver Componentes del Símbolo de Planta de la Barandilla.

Para afinar la visualización del Símbolo (según las partes Visibles/Ocultas de una Barandilla), use el panel de “Nivel de Detalle” del cuadro de diálogo de las Opciones de Vista de Modelo:

Ver Nivel de Detalle de los Símbolos de la Escalera y Barandilla.
