Definir la Estructura del Pilar/Segmento
Seleccione un Pilar o Segmento de Pilar.

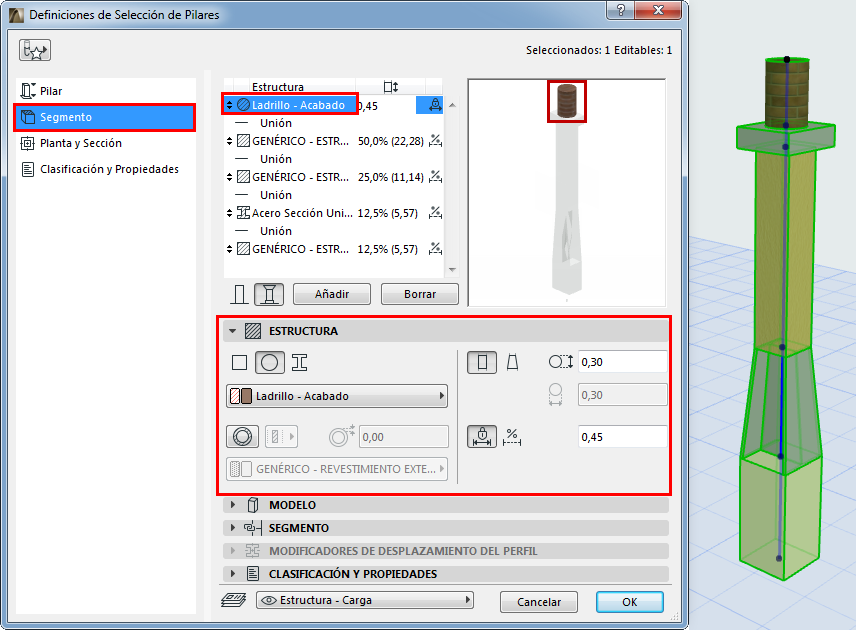

Use el panel Estructura de las Definiciones de Pilar (página Segmento) para definir sus propiedades estructurales y longitud (fija o flexible).
Para un segmento seleccionado: estas Definiciones también están disponibles en el modo Edición del Pilar.
Sección

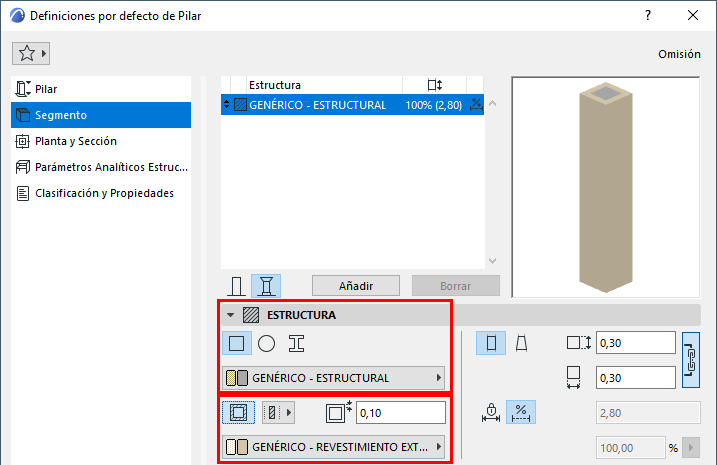

Haga clic en un icono para definir la sección del segmento.
Material de Construcción
Para un Pilar Rectangular o Circular:
- Utilice el desplegable para elegir su Material de Construcción.
- Añada un hueco opcional. (Ver también Núcleo y Envolvente .)
Para un pilar de Perfil Complejo:
Longitud del Segmento (Fijo o Flexible)
Para cada segmento seleccionado: Defina su longitud y si es fijo o flexible, haciendo clic en el icono correspondiente en el panel de Estructura.

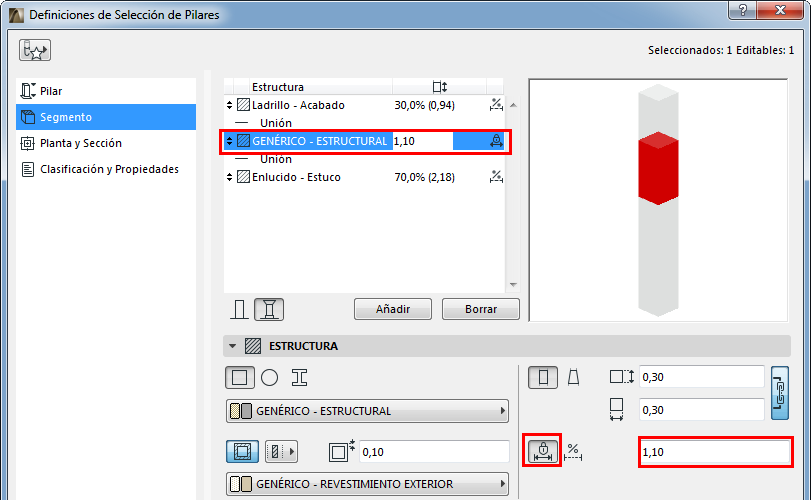

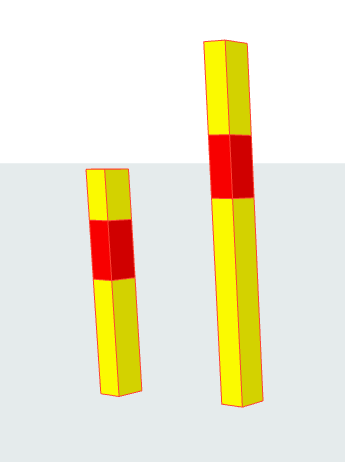

- Para un segmento de longitud fija: Defina la longitud. Esta longitud permanecerá sin cambios incluso si se alarga el Pilar. (Puede también insertar la longitud de un segmento seleccionado en la lista de Estructura.)

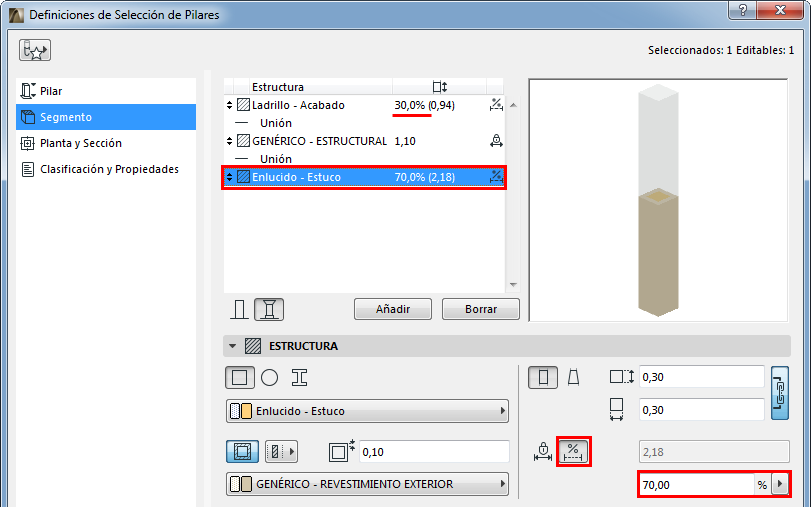

- Para un segmento flexible: Defina su longitud como porcentaje para todos los segmentos flexibles. (Todos los segmentos flexibles suman el 100%) La Longitud de Segmento se modificará si se alarga el Pilar.

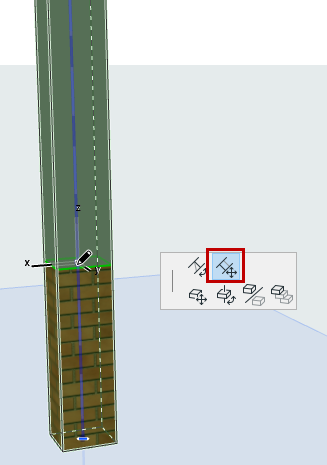

Longitud de Segmento - Editar en 3D
- Seleccione el Pilar en la Ventana 3D.
- Haga clic en el punto caliente de la Unión (en el eje de referencia del Pilar).
- Desde la paleta flotante, use Mover Unión del Segmento para ajustar la longitud del segmento.Nota: Si arrastra el punto caliente a otro punto caliente de un segmento contiguo, se eliminará el segmento.
Pilar o Segmento de Sección Variable
