Reestructurar un Esquema para Ajustar al Plano
Use el comando Reestructurar Tabla para dividir automáticamente Dibujos grandes (p. ej. basados en Esquemas) que exceden el tamaño del Plano, y recolocar las partes unas a lado de las otras.

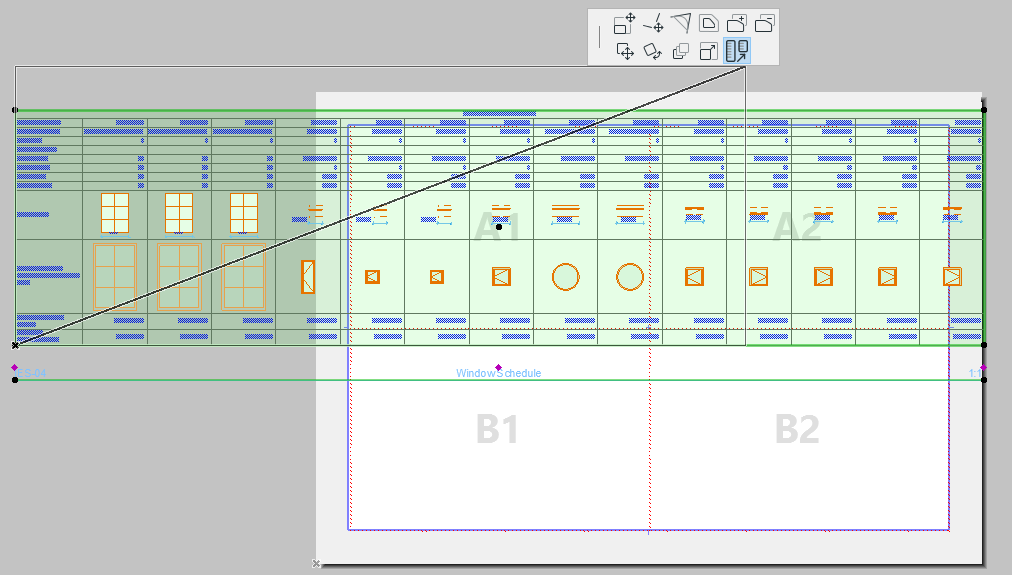

La siguiente imagen muestra un Esquema de Ventanas que no cabe en una hoja de tamaño A4.
Siga los siguientes pasos:
- Asegúrese de que el Esquema (en el que se basa el Dibujo) está usando el formato “Registros en Columnas" (ver Visualizar por Filas o Columnas .)
- Asegúrese de que el Dibujo usa la opción “Encajar Marco a Dibujo” (ver Marco del Dibujo ).
- En el Plano: seleccione el Dibujo.
- Desde la Paleta Flotante, elija el comando Reestructurar Tabla, y luego redimensione el marco del Dibujo.

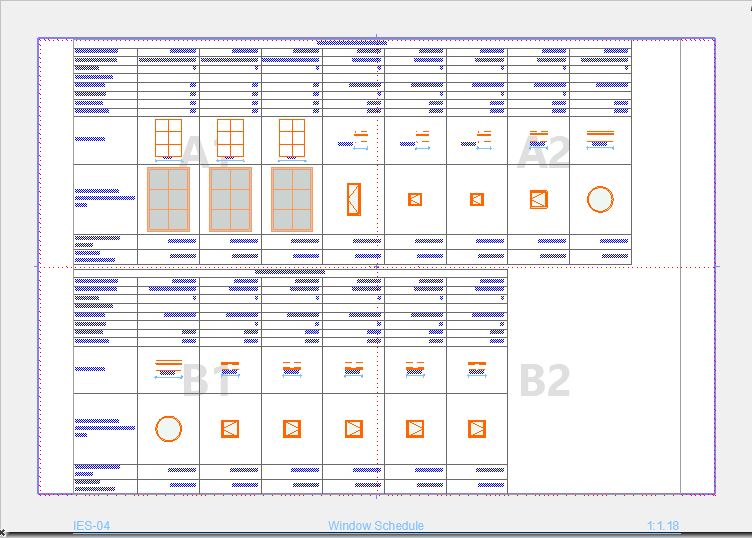

El resultado: el Esquema es dividido en dos porciones que son colocadas una bajo la otra.
