Reglas de Ajuste

Este es un panel del diálogo de Reglas de Generación del Modelo Analítico Estructural.

El objetivo: Un Modelo Analítico Estructural Continuo

Para poder realizar un análisis estructural correctamente, el modelo exportado debe ser continuo: los nodos deben estar conectados. Esta continuidad es necesaria para el análisis estructural, ya que un modelo desconectado produce errores.

La primera imagen muestra el Modelo Analítico Estructural inicial: aunque los elementos físicos están conectados entre sí en su núcleo, sin embargo, los nodos rojos (desconectados) de las Partes 1D y 2D indican varios lugares donde deberían estar conectados.

Una solución es crear y/o aplicar Reglas de Ajuste desde el cuadro de diálogo de las Reglas de Generación. Estas reglas ajustan los tipos de Partes especificadas entre sí a través de operaciones de Alargar, Reducir, Desplazar y/o Coaccionar.

Importante:  Los ajustes solo afectan al Modelo Analítico Estructural. ¡NO afectan a la geometría de los elementos del Modelo Físico!

Como resultado, las Partes Analíticas Estructurales son conectadas automáticamente siempre que se cumplan las reglas.

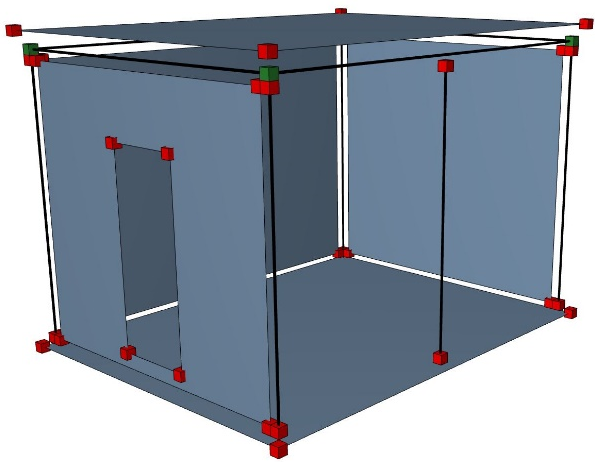

Figura 1. Antes de las Reglas de Ajuste: Partes Desconectadas

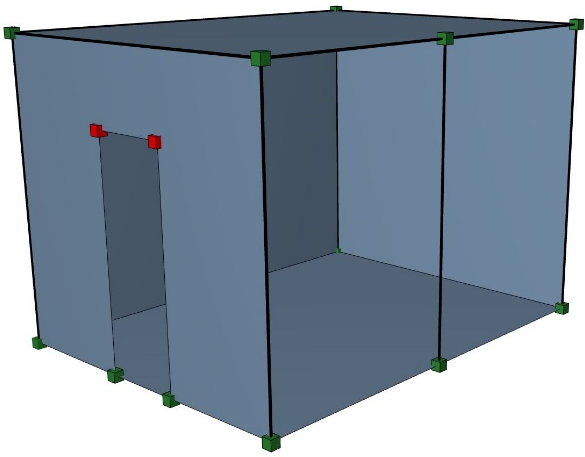

Figura 2. Después de las Reglas de Ajuste: Partes Conectadas

Condiciones para el Ajuste

Una Regla de Ajuste se aplica a una Parte solo si:

  • La Parte cumple con los criterios de elemento definidos en la Regla de Ajuste
  • El ajuste (p. ej. distancia de alargamiento) está dentro de las tolerancias y condiciones establecidas en la Regla de Ajuste
  • Los dos elementos en el ajuste tienen una conexión entre sus núcleos (los núcleos de carga se encuentran en uno o más puntos o superficies contiguas) (ver también Notas Importantes, a continuación.)
  • Los ajustes se activan para esta Parte en las Definiciones del Elemento.

    Por defecto, los ajustes están activados para cada Parte. Sin embargo, puede eximir cualquier Parte a nivel de elemento (para dejar la Parte sin cambios o para ajustarla manualmente).

    Ver Permitir modificaciones basadas en Reglas - Parte 1D o Permitir modificaciones basadas en Reglas - Parte 2D.

Notas Importantes

  • Ciertas funciones de Archicad pueden ayudar a identificar y lograr conexiones de núcleos donde haga falta:
  • Ver el parámetro “Sin Conexión del Núcleo” en Comprobación de la Calidad del Modelo Físico
  • Ver la casilla Rango de Conexión (Extender el Núcleo para Permitir Conexión)  , en las Definiciones del Elemento de las Partes 1D
  • Las Reglas de Generación actuales (incluidas las Reglas de Ajuste) tienen efecto automáticamente cada vez que activa el Modelo Analítico Estructural - no tiene que activar las reglas mediante ningún comando.
