Definir Reglas de Ajuste

  1. Defina dos Grupos de Partes: Elementos por tipo o criterio (ver Partes en una Regla de Ajuste a continuación)

  2. Defina el Método de Regla (ver Métodos de Reglas de Ajuste: Uno al Otro, o A Ambos a continuación)

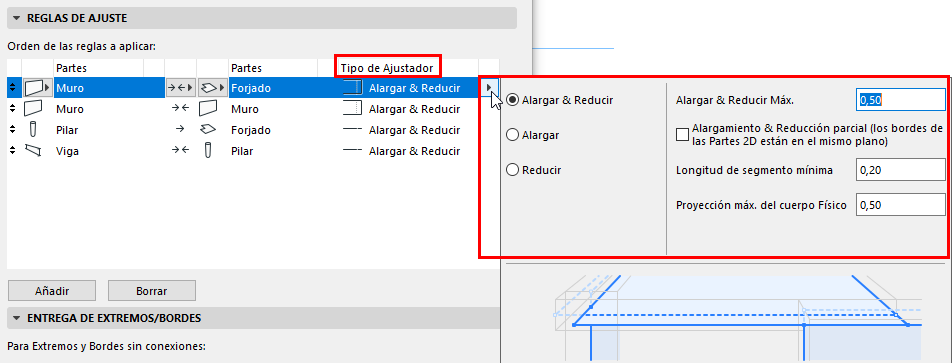

  3. Defina el Tipo de Ajustador.
  4. Defina opciones adicionales según el ajustador específico

    Para ver detalles, ver Tipos de Ajustador y Opciones.



Notas acerca de las Reglas de Ajuste

  • Las Reglas son aplicadas en el orden en que son listadas, y todas se llevan a cabo. Puede arrastrar reglas para cambiar su orden.
  • En general, las reglas de Desplazamiento aparecen en la parte superior de la lista: no se utilizan para crear conexiones per se, sino para alinear los elementos de modo que el resto de las reglas (Alargar, Reducir) puedan funcionar según sea necesario.

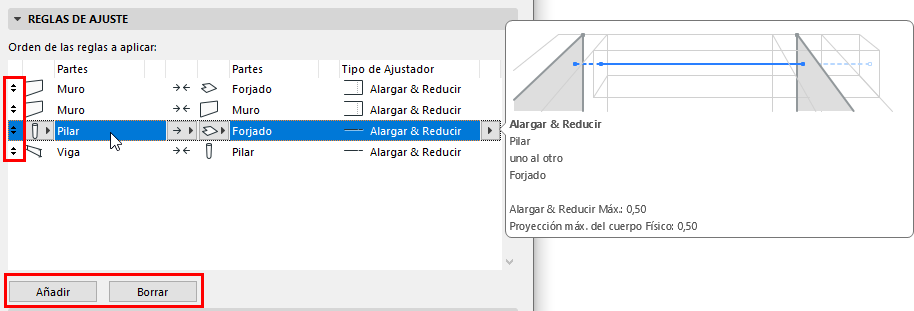

  • Pase el cursor sobre cualquier Regla de Ajuste para ver un desplegable de Información, que muestra sus parámetros y una vista previa.

  • Use los botones de la parte inferior del panel de las Reglas de Ajuste para Añadir o Eliminar reglas.
    Importante: Si elimina una Regla, el ajuste asociado ya no se aplica y el Modelo Analítico Estructural vuelve a su posición original.

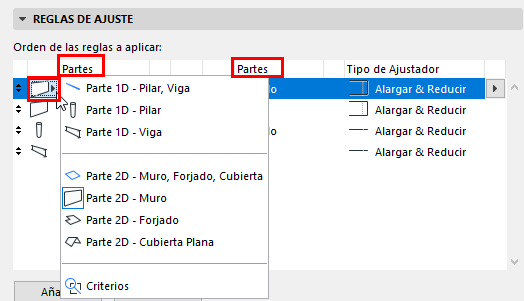

Partes en una Regla de Ajuste

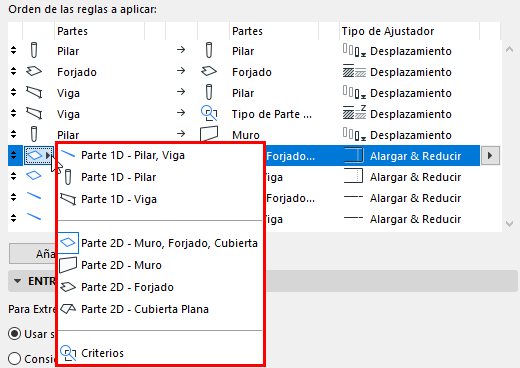

Las Partes de una Regla de Ajuste pueden ser

  • Cualquier tipo de elemento del Modelo Analítico Estructural
  • Todas las Partes 1D o 2D

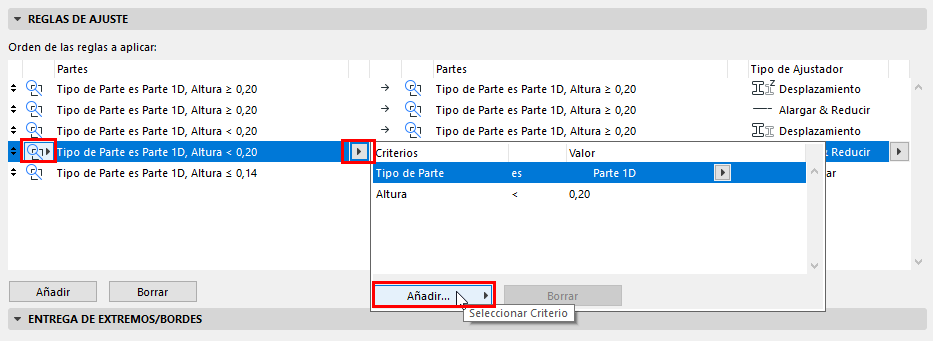

  • Grupos basados en criterios de Partes Analíticas Estructurales

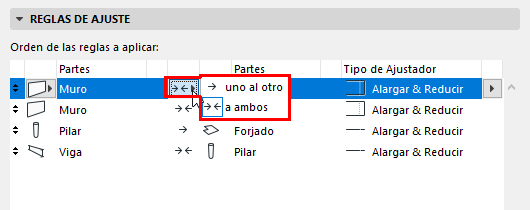

Métodos de Reglas de Ajuste: Uno al Otro, o A Ambos

Este control define cómo debería afectar el ajuste a los dos grupos de Partes en la Regla de Ajuste.


  • Uno al otro: OneToOther.png Las Partes de la columna izquierda están modificadas; las Partes de la columna derecha permanecen sin cambios. Use este método para Alargar/Reducir o Desplazar un grupo de elementos a otros. Los ajustes de Desplazamiento y coacción siempre usan este método unidireccional.
  • A Ambos : ToEachOther.png Las Partes de ambas categorías se ven afectadas. Use este método para Alargar y/o Reducir dos grupos de elementos entre ellos.

Ver las siguientes secciones para detalles y ejemplos:

Tipos de Ajustador y Opciones

Ejemplos de Reglas de Ajuste
