Alargar Parte 2D

Puede Alargar parte o todo el borde de un polígono de una Parte 2D, para que pueda conectar con otra parte cercana.

Para cada ajustador de alargamiento, puede establecer una distancia máxima permitida ("Alargamiento máx."). Esta distancia se mide entre Nodos de Partes 1D no ajustados y/o planos de Partes 2D no ajustados.

Nota: Las tolerancias definidas son valores de tipo longitud: se aplican las unidades especificadas para Longitud en Preferencias > Unidades de Trabajo.



ALARGAR PARTE 2D A PARTE 1D

Alargar 2D a 1D (uno al otro)




Alargar 2D a 1D (a ambos)


Figura 1. El Pilar 1D se alarga hacia abajo para alcanzar el Forjado;El borde del Forjado 2D es alargado para alcanzar la Viga lateral

Alargamiento parcial

Seleccione esto para alargar solo una porción del borde de la Parte 2D. Esto se aplica si el objetivo 1D está en el mismo plano que la Parte 2D que se está alargando.



Longitud de segmento mínima

Si está activado el Alargamiento Parcial: Una porción del borde se alargará solo si es al menos tan larga.



ALARGAR PARTE 2D A PARTE 2D

Alargar 2D a 2D (uno al otro)




Alargar 2D a 2D (a ambos)

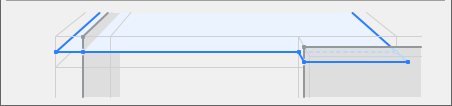

Alargamiento parcial

Seleccione esto para alargar solo una porción del borde de la Parte 2D. Esto se aplica si el objetivo 2D está en el mismo plano que la Parte 2D que se está alargando.



Longitud de segmento mínima

Si está activado el Alargamiento Parcial: Una porción del borde se alargará solo si es al menos tan larga.
