Reducción Máxima/Proyección Máxima

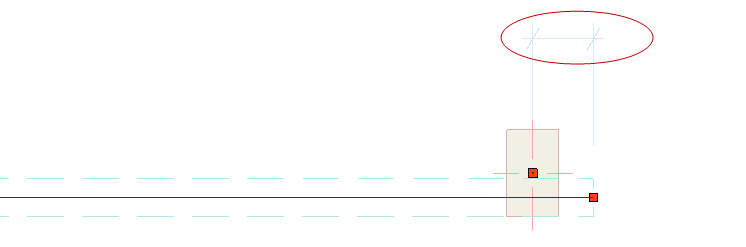

Reducción Máxima

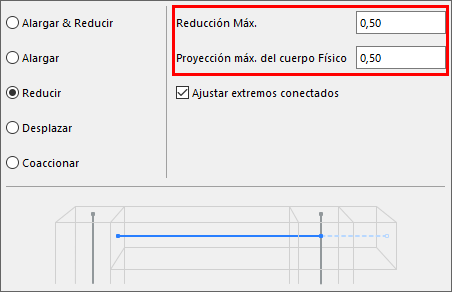

Para cada ajustador de Reducción (o Alargar & Reducir), puede definir una reducción máxima permitida (“Reducción Max.”). Esta distancia se mide entre Nodos de Partes 1D no ajustados y/o planos de Partes 2D no ajustados, en el modelo analítico estructural.

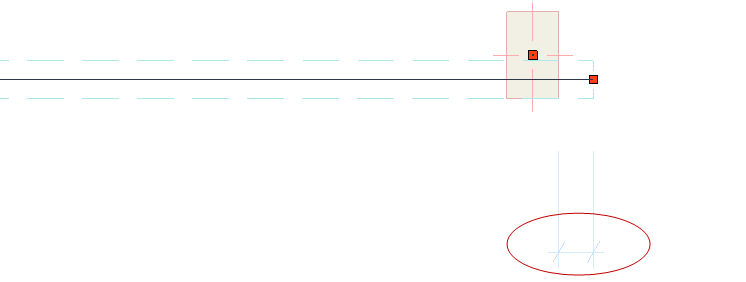

Proyección Máxima del cuerpo Físico

En contraste con el valor de reducción máxima (el cual se refiere a la parte estructural), la proyección Máxima se refiere al voladizo del elemento físico. Establezca este límite para que las extensiones más largas en el modelo físico (por ejemplo, ménsulas) no se reduzcan.


Nota: Las tolerancias definidas son valores de tipo longitud: se aplican las unidades especificadas para Longitud en Preferencias > Unidades de Trabajo.
