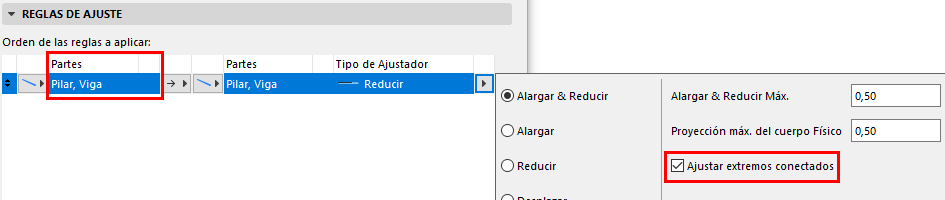

Ajustar Extremos Conectados
Disponible cuando ajustamos una Parte 1D, usando Alargar, Reducir o Coaccionar.
Si la regla de ajuste actual da como resultado un nuevo nodo: esta opción habilita ajustes adicionales que tienen en cuenta los nodos de conexión recién creados.
- Se realizarán ajustes adicionales en las Partes 1D conectadas en cada nuevo nodo.
- Estos ajustes adicionales ocurren a lo largo del eje x local de las Partes 1D.
- Los valores de Entrega de Extremo de las Partes 1D se basan en este nuevo nodo de conexión
- Los valores en SAF del Punto Inicial/Final de las Partes 1D se basan en este nuevo nodo de conexión
Por ejemplo:

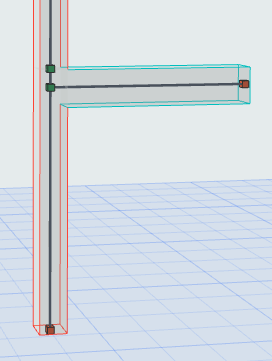

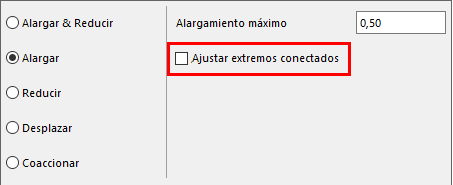

Una Viga es alargada para encontrarse con un Pilar, creando un nuevo nodo. La opción “Ajustar Nodos Conectados” está desactivada.

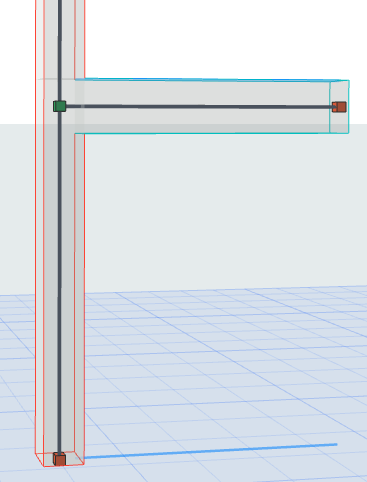

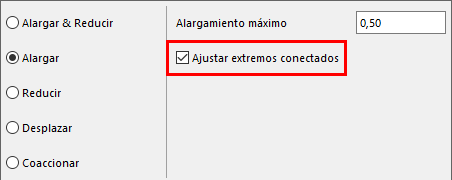

Si activamos “Ajustar Extremos Conectados”: el nuevo nodo de conexión es ajustado adicionalmente, para coincidir con el nodo existente.
