Opciones de Desplazamiento En Caso de Múltiples Objetivos
El Desplazamiento siempre ocurre en una dirección (uno al otro): las Partes ajustadas serán desplazadas a sus objetivos; las Partes objetivo permanecerán sin cambios. ¿Pero qué ocurre si existen varios posibles elementos objetivo?
En este caso, use los controles de "Múltiples Objetivos" (ver imágenes abajo) para definir el grupo preferido de elementos según su geometría.
En el cuadro de diálogo, haga clic en los iconos para ver un texto y una ilustración para cada posibilidad.

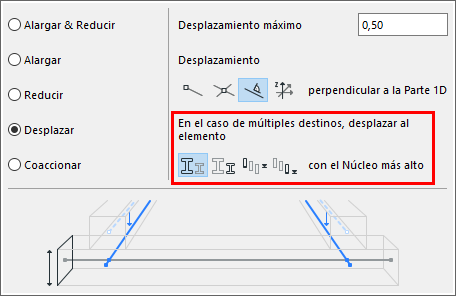

Opciones de Objetivo Con un Desplazamiento Hacia una Parte 1D
En el caso de múltiples destinos, desplazar al elemento con
- Núcleo más Alto
Desplazamiento a la Parte 1D objetivo con un núcleo cuya Altura sea la más grande
- Núcleo más Bajo
Desplazamiento a la Parte 1D objetivo con un núcleo cuya Altura sea la más pequeña
- Posición más alta
Desplazar a la Parte 1D que tenga el valor más alto de elevación
- Posición más baja
Desplazar a la Parte 1D que tenga el valor más bajo de elevación
Opciones de Objetivo Con un Desplazamiento Hacia una Parte 2D
 |
 |
|

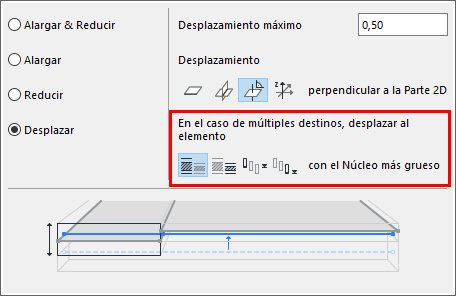

Desplazar Parte 1D a 2D |

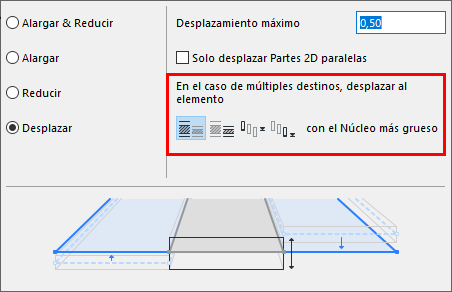

Desplazar Parte 2D a 2D |
En el caso de múltiples destinos, desplazar al elemento con
- Núcleo más grueso
Desplazar a la Parte 2D que tenga el valor de espesor de núcleo más grande
- Núcleo más delgado
Desplazar a la Parte 2D que tenga el valor de espesor de núcleo más pequeño
- Posición más alta
Desplazar a la Parte 2D que tenga el valor más alto de elevación
- Posición más baja
Desplazar a la Parte 2D que tenga el valor más bajo de elevación

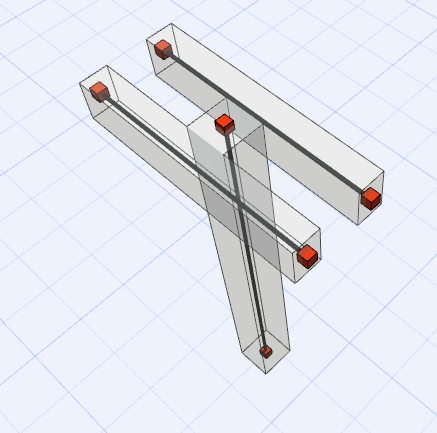

Si todavía hay múltiples objetivos posibles:
El objetivo se elige en el siguiente orden de prioridad:
