Ejemplo 3: Coacción

Sigamos trabajando con el ejemplo anterior. El arriostramiento diagonal aún no cumple con los requisitos de continuidad, lo que en una etapa posterior podría conducir a algunos problemas en el software de análisis estructural.

Para ajustarlo, deberemos usar el ajustador de coacción.

Esto permite girar al eje estructural para conectar sus nodos finales a la conexión Viga-Pilar generada con el ajustador de alargamiento.

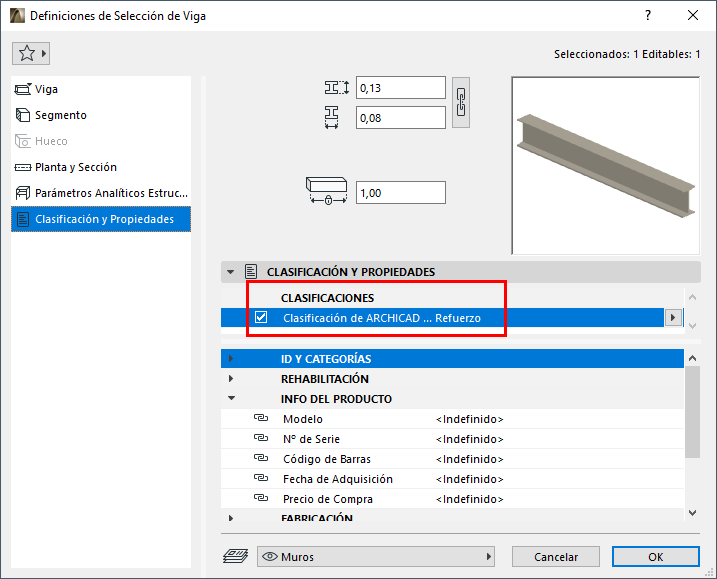

Tenga en cuenta que este ajustador solo debería definirse para funcionar con las Vigas que se utilizan para modelar elementos de refuerzo o arriostramiento. En este proyecto, clasificamos estas Vigas como "Refuerzo".

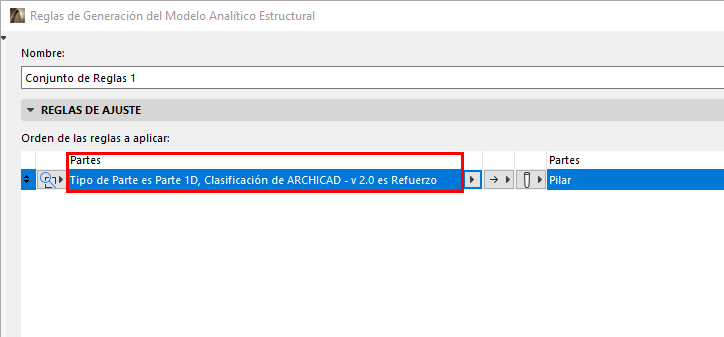

Definimos la regla de Coacción para ajustar las Partes 1D que están clasificadas como "Refuerzo":

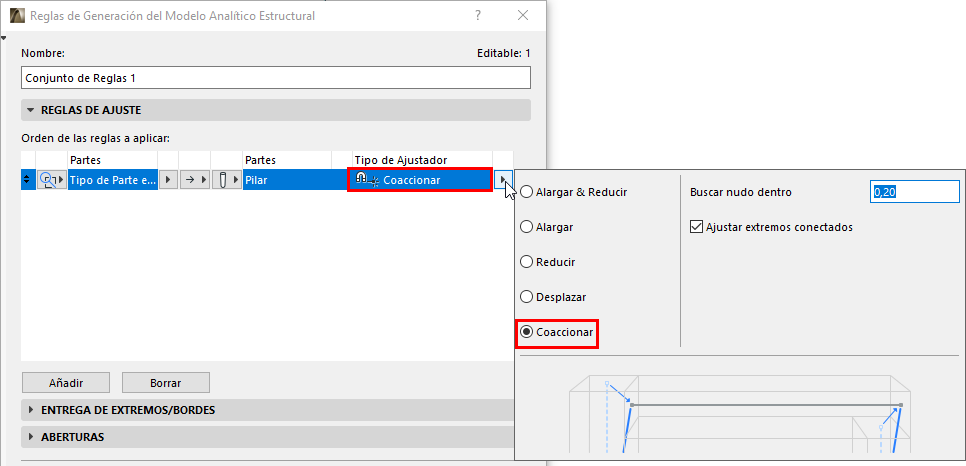

Este tipo de ajustador nos permite definir la distancia máxima del nodo de coacción de destino.

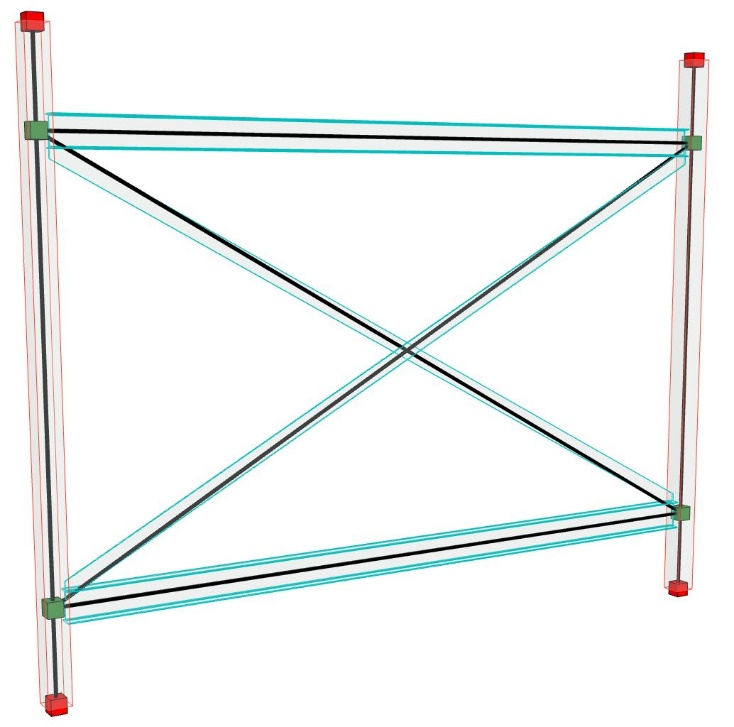

Las Vigas diagonales se coaccionarán a los Pilares.
