測繪點
“測繪點”可用作通用參考點，這有助於協調不同程序之間的模型。
在一些國家，當定義專案時，使用一個特殊的參考點是一個標準要求。
測繪點還可用於
- 對齊XREF原點（在“附加外部參照選項”對話框中）
- 對齊熱連結模塊（在“放置熱連結”對話框中）
- 對齊導出的IFC模型的IFC場地位置（參見 通過以下方式定義IFC模型位置： ）
測繪點已集成到工作流程中，包括BCF，DXF，DWG和IFC，因此現在已可以利用專案本地的測繪點數據。
在團隊工作中：如果要編輯測量點，首先保留“位置設定”。
測繪點命令

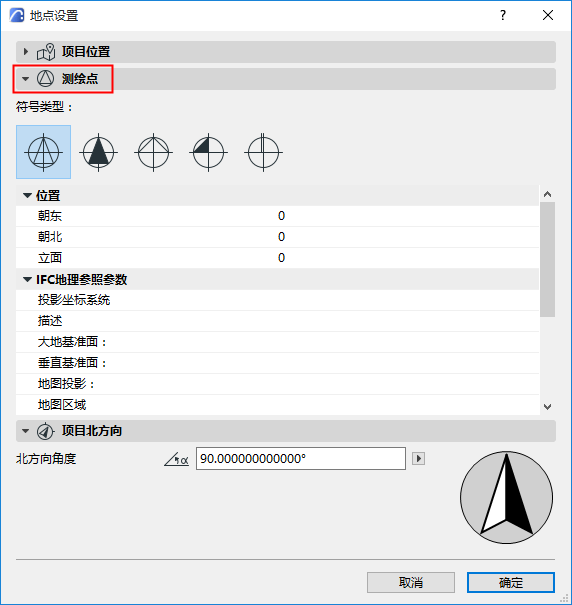

使用選項> 專案個性設定> 測繪點
顯示/隱藏測繪點
點擊切換按鈕顯示“測繪點”。
預設情況下，“測繪點”位於專案原點。
點擊並拖動以將其移動。
鎖定測量點
使用此功能可以防止意外移動或編輯測繪點。
放大到測繪點
放大到平面圖上的測量點。
顯示測繪點座標
在測繪點的右側顯示專案中測量點的座標。
座標使用專案的工作單位作為長度標註。
設定位置訊息: 參見測繪點符號及位置。
設定專案正北

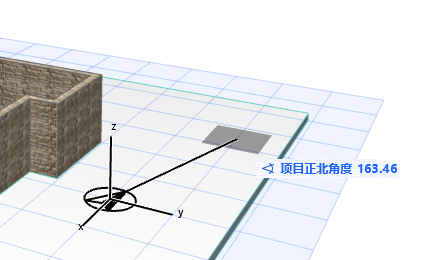

在平面圖或3D視窗中：
相應調整了測繪點的北方向角座標。
編輯測繪點座標
執行下列任意操作：
測繪點符號及位置
地理配準
這些是IFC數據交換中使用的一組位置數據。它們作為IFC屬性導出。不會影響Archicad 中的測繪點位置。
- 通過IFC 2x3導出：數據會導出為2個新的IFC屬性集。
- 通過IFC4導出：會建立新的IFC實體：IFC地圖轉換和IFC投影CRS。
有關更多訊息，請參閱IFC地理配準用戶指南.
旋轉測繪點

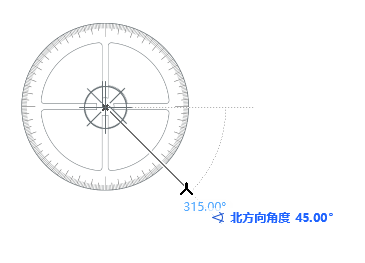

在平面圖中：
您也可以使用常規的編輯 > 旋轉命令，或調整“跟蹤器”的值。
