直線

線是屬性，在選項>元素屬性>線中定義。

線型是在元素的設定對話框中進行分配。

例如，在定義柱應如何在2D視窗中顯示時，您可以應用其核心輪廓、頂部顯示及交叉符號的不同線。

編輯和管理線型

使用線對話框（選項>元素屬性>線）來修改標準線（實線、點線、虛線等）並定義自定義的線。

一般訊息，請參見：請參見使用屬性對話框。

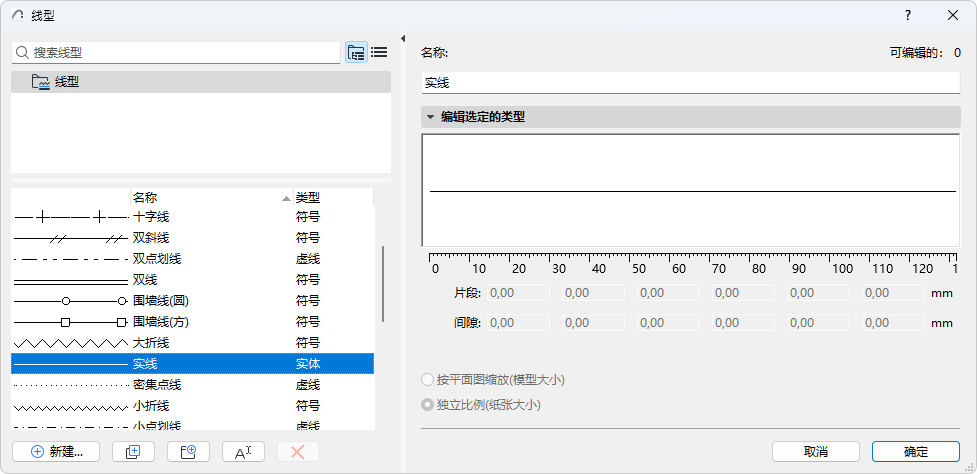

從對話框的左側選擇一種線型，然後在右側編輯其參數。

註： 實線不可編輯。

建立新的線型

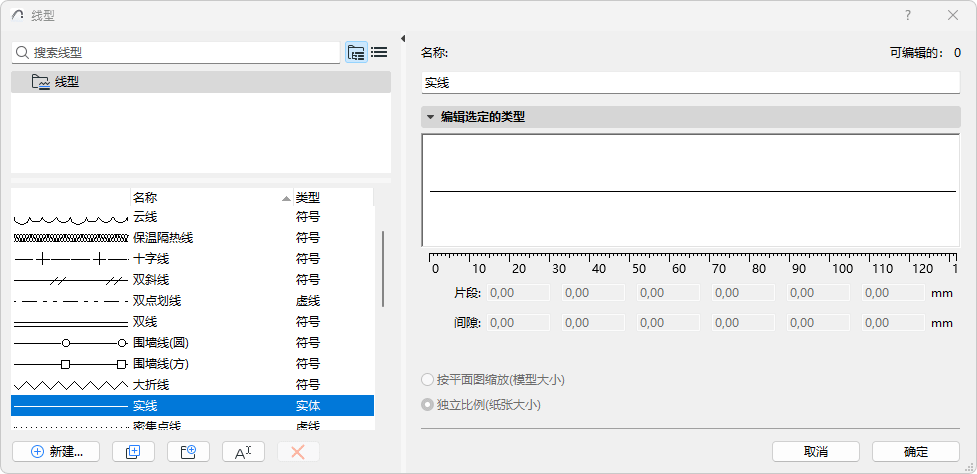

  1. 點擊新建，
  2. 選擇一個線型：


按以下說明設定線參數：

編輯線型（虛線）

編輯線型（符號）

線寬

細線（預設）

預設情況下，所有線將以像素細線寬度顯示。

  • 您還可以在視圖> 螢幕視圖選項中啟用粗剪切線；它將加粗顯示所有剪切線（不管線的真實畫筆寬度是多少，都是兩個像素的寬度）。所有其它線條都將以細線寬度顯示。

真實線寬

啟用視圖> 螢幕視圖選項中的真實線寬。每一條線的畫筆寬度將根據其畫筆寬度值（在畫筆和顏色對話框中定義）顯示。

線比例

在螢幕、列印機、繪圖儀上的線外觀，視下列因素而定：

  • 按平面圖縮放（模型大小）：在每個輸出上以與模型相同的比例顯示線型。
    註： 如果專案比例與線型不同，則避免編輯可縮放線型，否則該線將變得彎曲。
  • 獨立比例（紙張大小）：無論輸出比例如何，都以固定大小顯示、繪製和列印線型。
