編輯線型（符號）

符號線類型基於自定義的複製二維繪元素圖案。

如要建立新的符號線型，則需執行以下操作：

1. 在平面圖或其他視窗中使用線、弧和熱點繪製模版。
2. 選擇2D元素。
3. 選擇編輯>複製。
   註： 只能使用弧線、直線和熱點來定義符號線。雲形線、填充、文字或其他元素將被忽略。
4. 開啟線對話框（選項>元素屬性>線）。
5. 點擊新建，
6. 從添加新直線對話框中，選擇符號選項並點擊確定。

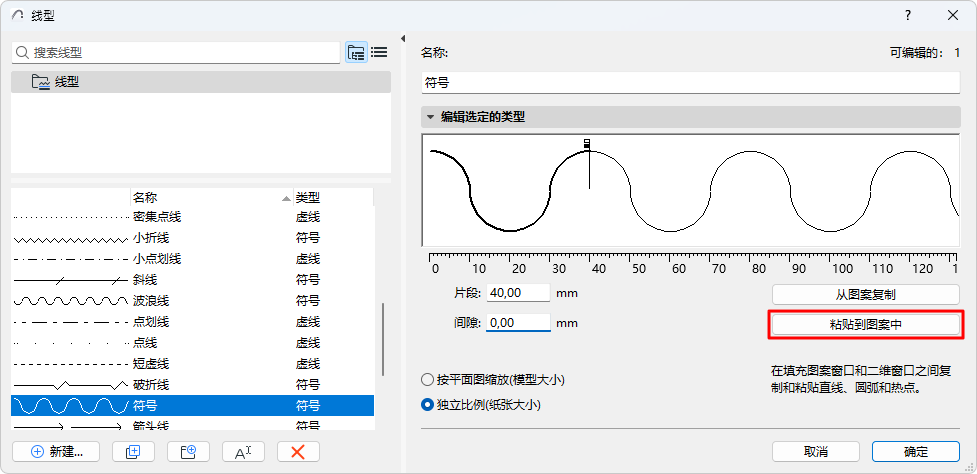

7. 在線對話框中，點擊圖形編輯部分下方的貼上到圖案中。
   註： 常規的複製-貼上操作在此對話框中不可用。





符號將顯示在編輯視窗中。

• 黑旗：線段的結束點。
• 白旗：每個線段之間的間隔

通過水平拖動標記來編輯線段和間隔，或在下方的虛線或間隔字段中編輯它們的值。

線組件將在整體上按比例決定。

在生成的符號線中，貼上元素的邊界框將居中於中心線上。
