填充類別

按類別設定填充可用性（草圖，覆蓋，剪切）

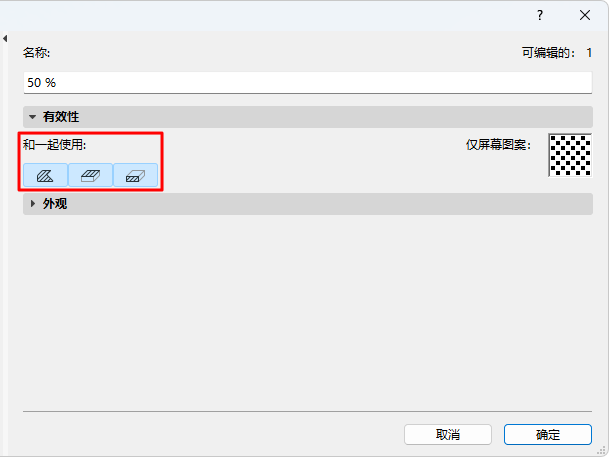

使用“填充”對話框的“可用性面板”為每個填充定義一個或多個類別。

並非每個填充彈出視窗都包含所有專案填充。填充選擇彈出視窗位於整個界面的對話框中，僅包含屬於在該場景中有意義的填充類別的填充。

1. 開啟選項 > 元素屬性> 填充對話框。
2. 選擇要編輯的填充。
3. 啟動一個或多個使用圖標以定義填充類別：草圖，覆蓋，和/或剪切





繪製填充

繪製填充為使用填充工具手工繪製。

• “填充”工具對話框中提供“草圖”類別中的填充類型。

覆蓋填充

“覆蓋”類別中的填充類型位於

• 可以使用覆蓋填充的元素的“工具設定”對話框
• “表面”對話框中的“覆蓋前景填充”面板
• “圖形覆蓋”中的"覆蓋填充"

剪切填充

“剪切”類別中的填充類型位於

• 建築材料對話框
• GDL元素（使用剪切填充）的設定對話框
• "圖形覆蓋規則”中的“覆蓋剪切填充”

  注意:

  • 在DXF / DWG轉換期間，可以選擇將定義為“剪切填充”的填充元素放置在其自身的圖層上。參見自定義圖層。
  • 圖片填充不能用作剪切填充。

基於建築材料的填充和基於表面的填充

使用“填充”工具繪製徒手填充時，兩個附加的“填充”類別使匹配建築材料的剪切填充和基於表面的填充（其覆蓋填充，顏色或紋理）更加容易。

參見繪製2D填充。

同時參見：

關於繪圖儀輸出中的透明填充的注意事項
