繪製2D填充

使用“填充”工具在專案中繪製徒手填充，例如，在“剖面”或“立面”視圖中建立補丁。

  1. 在“填充"工具設定中，選擇“填充類別”。

    • 前三個（草圖/剪切/覆蓋）是在“填充”對話框中定義的相同類別。參見 填充類別
    • 使用與“填充”功能相對應的類別：如果要對剖面元素進行修補，則選擇“剪切填充”；如果要處理立面圖中未剪切的元素，請選擇“覆蓋填充”。
    • 另外兩個類別（“建築材料”和“表面”）使基於“建築材料”的剪切填充和基於“表面”的覆蓋填充更容易匹配。請參閱以下說明。
  2. “填充”彈出視窗現在已包含該類別的“填充”。選擇一種填充類型（“表面材質”或“建築材料”）。
  3. 繪製徒手填充。

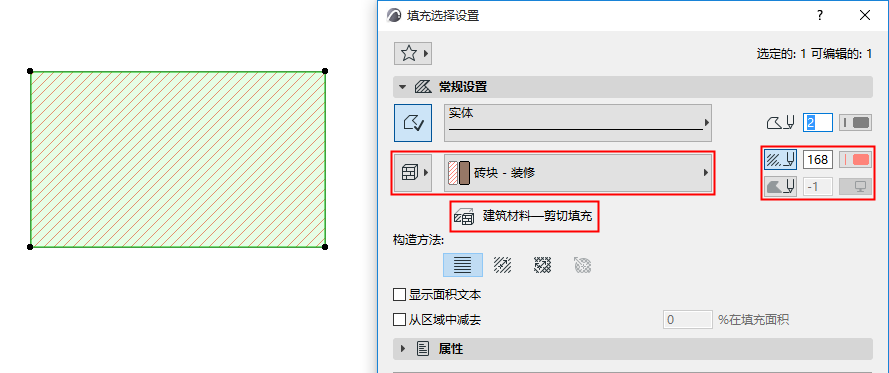

建築材料（剪切填充）

使用所選建築材料的剪切填充和顏色。

如果需要，您可以為填充元素覆蓋這些背景/前景顏色。



注意:

  • 在“圖形替代規則”中，此類別中的“填充”元素被視為“剪切填充”。
  • 在條件（例如“查找和選擇”或“清單”）中，“建築材料—剪切填充”是一個單獨的特定條件。

表面（覆蓋填充）

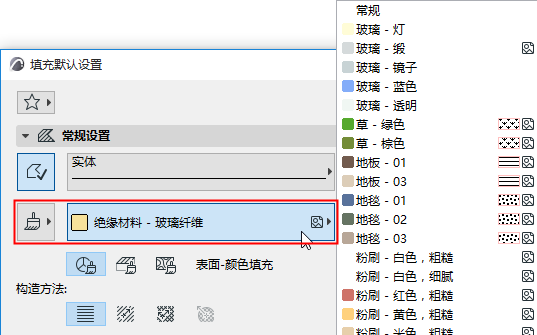

  1. 從彈出視窗中選擇一個表面材質。

  2. 選擇使用所選表面的“顏色”，“覆蓋”或“紋理”。


    注意:

    • 在“圖形覆蓋”規則中，“表面”類別的填充元素被視為“覆蓋填充”。
    • 在條件（例如“查找和選擇”或“清單”）中，“填充”的“表面顏色/覆蓋/紋理”是單獨的條件。

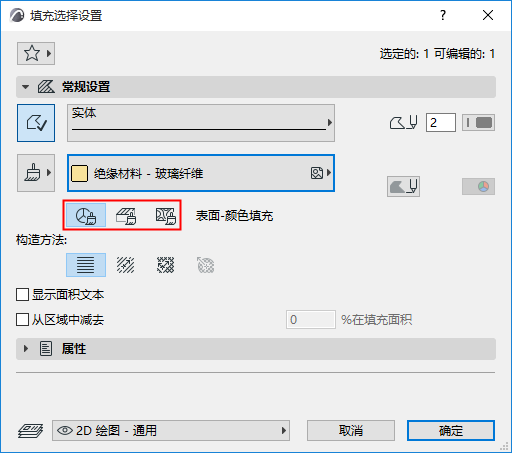

表面--顏色填充

使用“表面”顏色的背景筆。

如果需要，可以為覆蓋元素覆蓋此顏色。

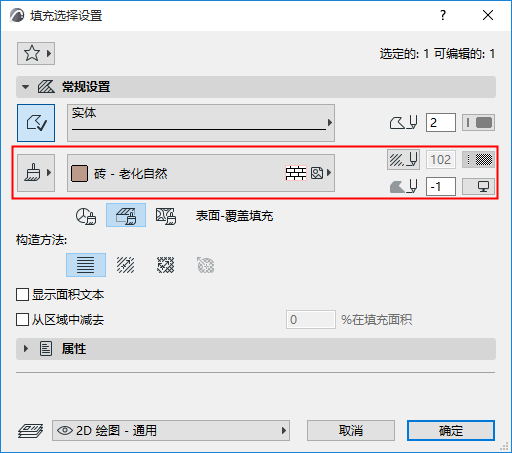

表面--覆蓋填充

使用“表面覆蓋填充”的前景畫筆。

如果需要，請覆蓋“覆蓋元素”的“前景”和“背景”畫筆。

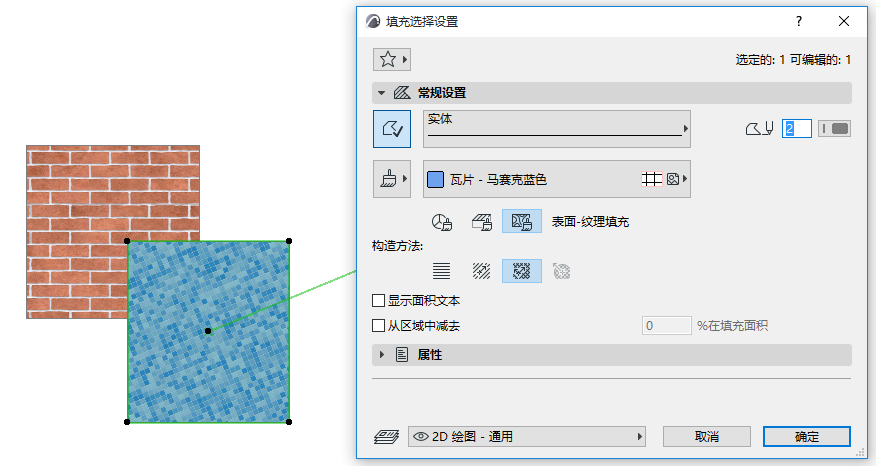

表面--紋理填充

該填充基於表面紋理。不使用畫筆。
