編輯複雜截面

如要編輯一個複雜截面，您需要使用截面編輯器視窗——當您開啟一個截面進行編輯時，這個獨立的2D編輯視窗就會自動開啟。

  1. 開啟截面管理器，選擇一個要編輯的截面。

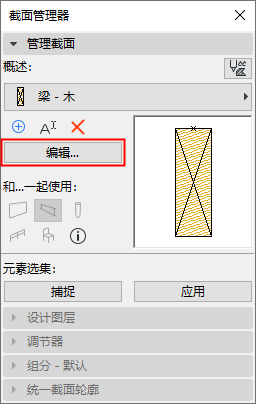

  2. 點擊編輯。

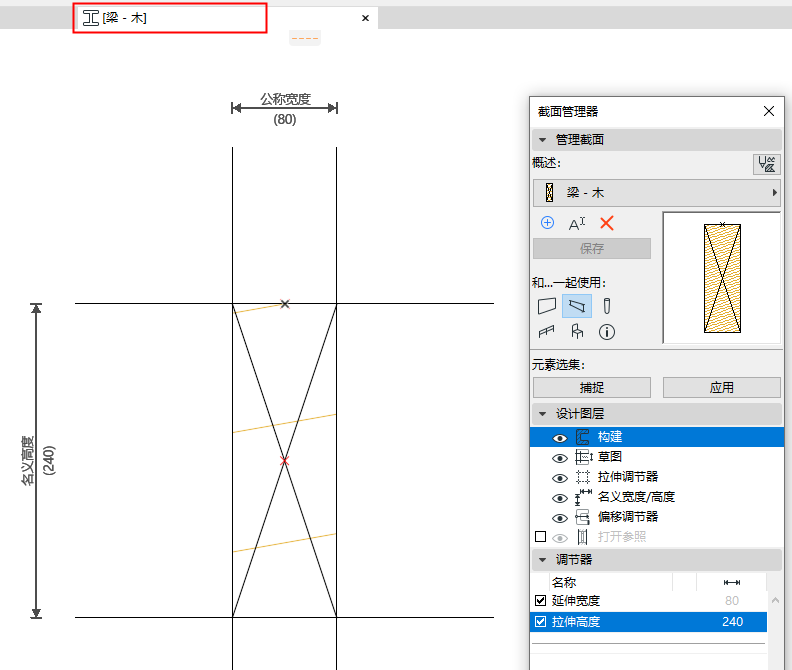

所選截面在截面編輯器中開啟。



“使用”--定義截面的可用性

在截面編輯器中：

  1. 點擊編輯

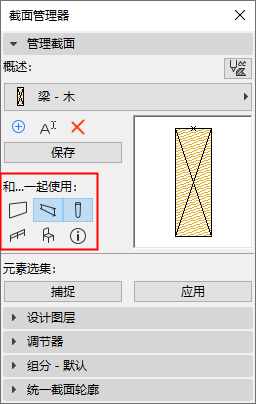

  2. 點擊一個或多個圖標，使該截面可用於特定工具：牆、柱、樑、欄杆組件或圖庫部件。
    註： 圖庫部件的截面僅可用於那些包含某個截面選集選項的GDL元素 - 比如帷幕牆和樓梯組件。


建立/編輯截面組件

在截面編輯器中：

使用填充工具繪製或編輯複雜截面的交叉部分。只有2D圖形工具可用。

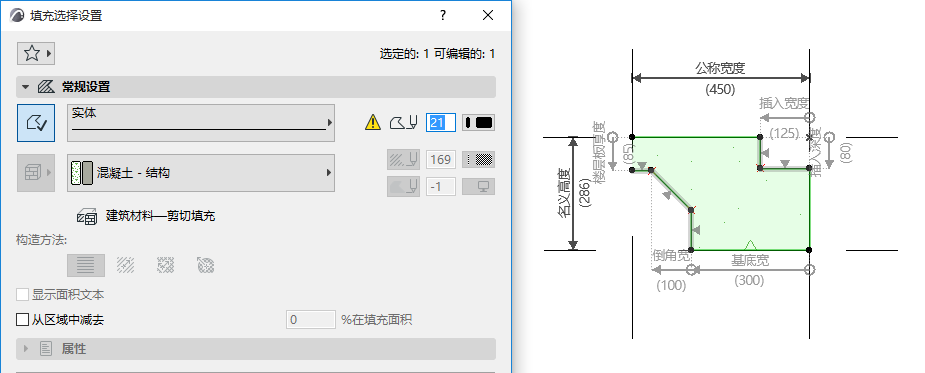

選擇填充元素，然後使用填充選擇設定來分配建築材料和剪切線類型。


  • 僅熱點和用填充工具完成的填充會成為已儲存截面的一部分。
  • 其他添加到截面編輯器視窗中的2D元素（線、標註等）可被用作為局部草圖輔助，但對於複雜截面的最終形態並不會產生影響。這些草圖輔助位於截面管理器設計圖層上的“草圖”內。
  • 支持重疊填充，該填充方式會基於已放置元素水平上的建築材料優先級關閉。
  • 截面原點是一個重要的參考點。參見 截面編輯視窗中的截面原點。

使用截面管理器的其他控制項以編輯截面幾何圖形及行為:

設計圖層面板

修改器面板

組件面板

統一的輪廓面板

同時參見：

拉伸調節器

偏移調節器
