截面編輯器中顯示的原點是一個重要的參考點。
不能移動截面原點，但可以移動截面形狀，以使其相對於原點正確定位。
柱或樑截面
- 關於柱 或樑，原點可表示元素軸線的位置。
- 在樓梯結構中使用截面樑的情況下：對於正確的連接，確保截面原點被定義在截面的頂部。(或者，為定位點選擇頂部位置)。
參見樑定位點。
帷幕牆組件
如果截面被設定為“和……一起使用”的圖庫部件，或者帷幕牆組件的圖庫部件是根據截面進行設定的，那麼這個操作會得到應用（就像在AC 圖庫中進行的操作）。
- 如果截面是帷幕牆框架，原點會位於玻璃表面的內表面 上。截面的下方向表示框架的內側方向。一般來說，截面原點會位於截面的上部中間點。
- 如果截面是帷幕牆角邊框，原點會位於其交叉部分玻璃表面的內表面 上。
|
|
|

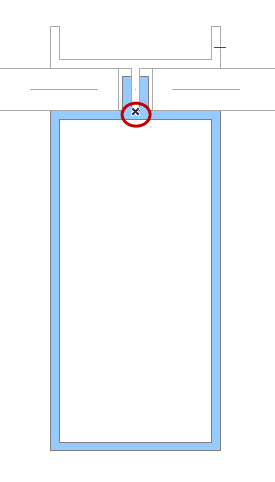

邊框
|

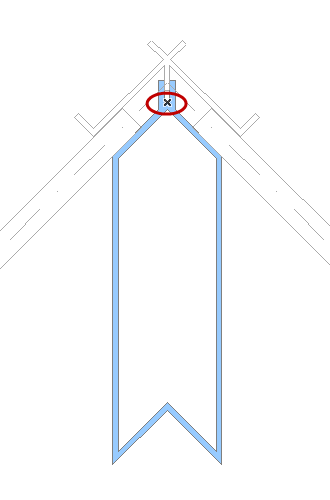

角邊框
|
- 如果截面是帷幕牆框架蓋帽，原點會位於其交叉部分玻璃表面的內表面 上。
- 如果截面是帷幕牆角蓋帽原點會位於玻璃表面的外表面上。截面的上方向表示框架的外側方向。
|
|
|

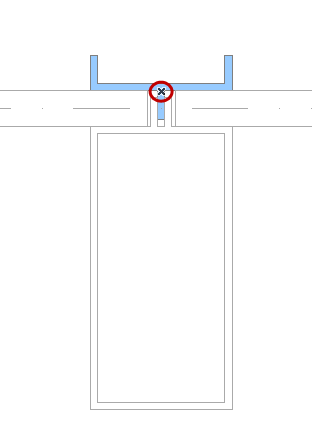

框架護套
|

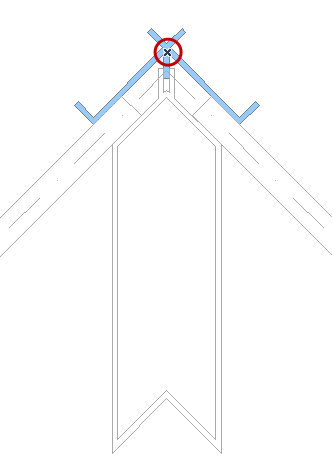

角蓋帽
|
見帷幕牆角邊框。
