樑式梯段構造

如果您為梯段選擇一種樑構造類型，則這些設定可用。

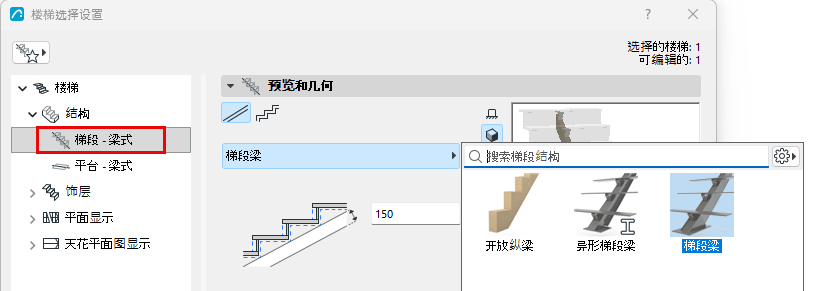

樑構造為GDL元素：從彈出式對話框中選擇一個組件作為支撐樑。



組件包括常規樑; 截面樑；和開放縱樑（參見以下）。

更多說明，參見自定義樓梯和欄杆子元素。

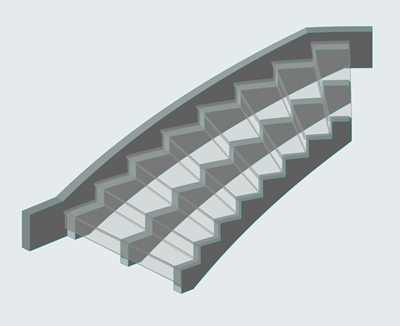

使用 開放縱樑（樑式梯段構造）

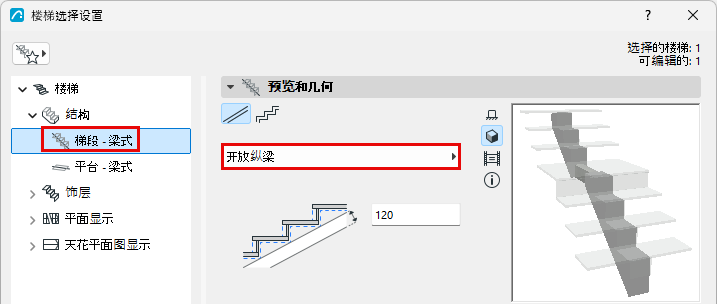

可在樑-梯段組件彈出式列表中選擇“開放縱樑”構造。

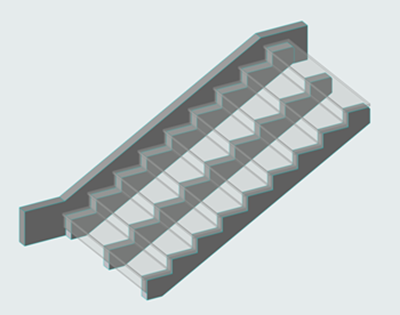

OpenStringer1.png     OpenStringer2.png

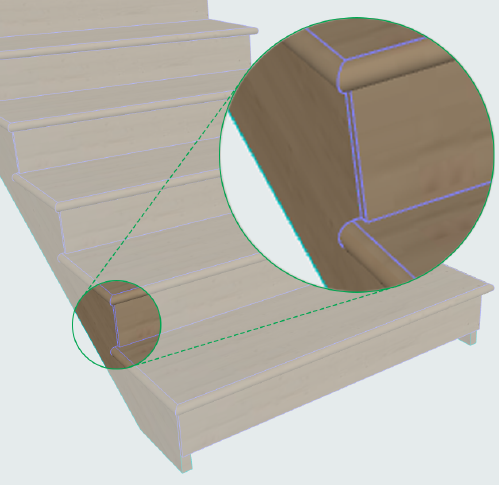

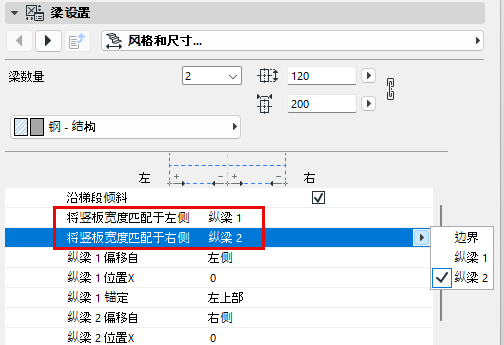

使用樑組件設定安放縱樑。注意關於將踢面板寬度匹配於任意縱樑（如果偏移）或樓梯邊界的選項。

OpenStringerRiserWidth.png   OpenStringerRiserWidthSettings.png

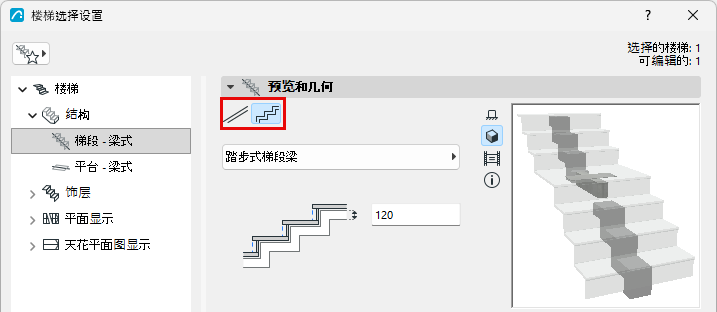

選擇形狀

在樑梯段設定中，選擇一個樑構造形狀：平面或梯級。截面式的樑組件也可以使用這些選項。



下面，輸入一個樑厚度值。注意，預覽視窗的反饋window.

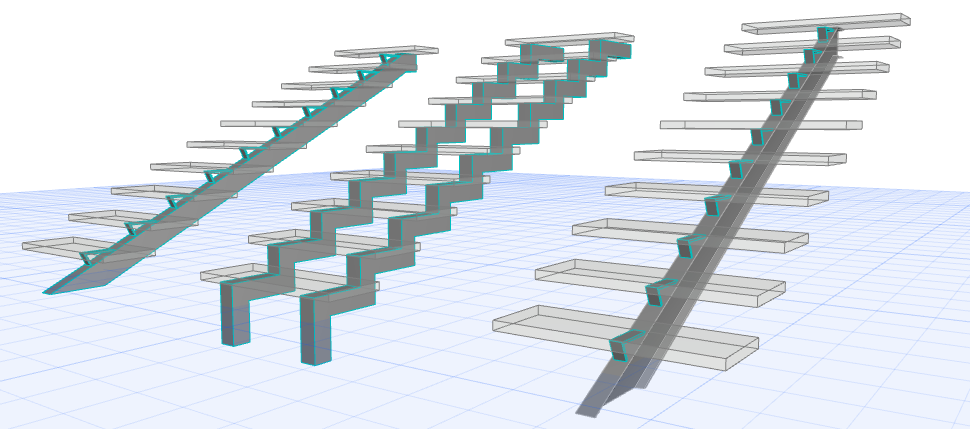

圖 1. 樑式梯段構造：平面、梯級、截面

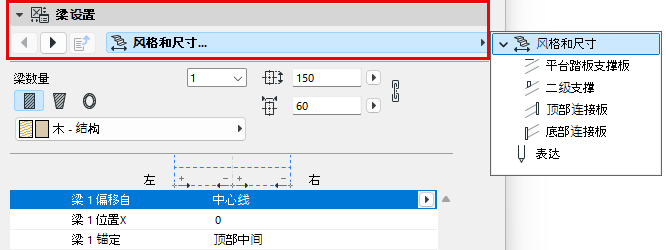

樑設定

使用此面板及其標籤頁面，來設定樑組件。

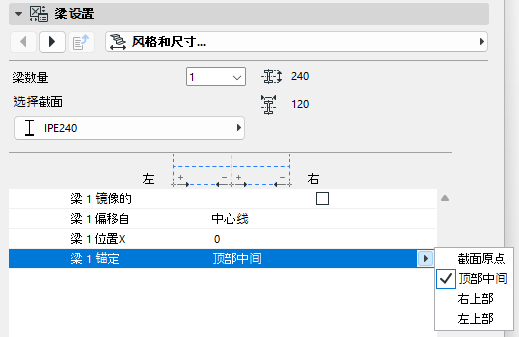

樑定位點

定位點就在樑的頂部：選擇頂部左側、頂部中間或頂部右側。

重要： 為確保與截面樑正確連接，請務必將截面原點定義在截面的頂部！


參見截面縱樑：特殊選項。

截面定義，參見截面編輯視窗中的截面原點.

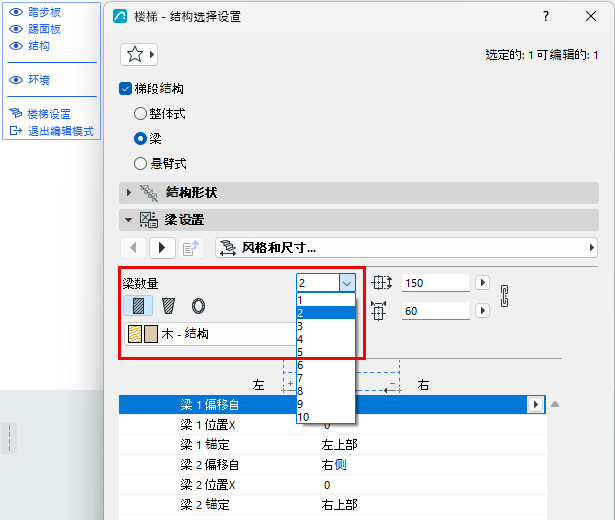

設定 樑的數目

使用此控制項（樑設定的樣式和標註頁面）添加多根樑（最多 10 根），以作為所有梯段上的樓梯支撐結構。

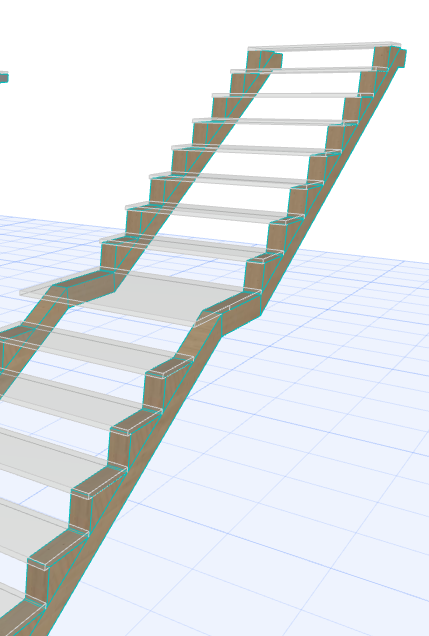

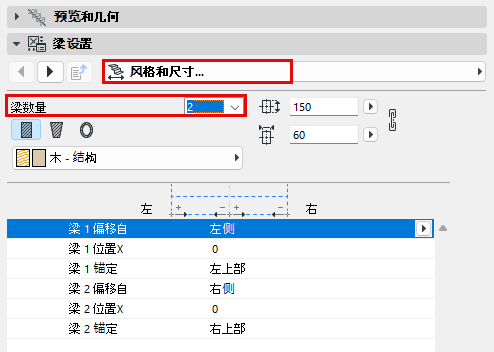

BeamNumber.png     BeamNumber3D.png

注意:

  • 必須為梯段和平台設定樑的數目（在單獨的設定頁面上）。
  • 在編輯模式中，按設計需要，您可以自定義每個梯段或平台的樑的數目。

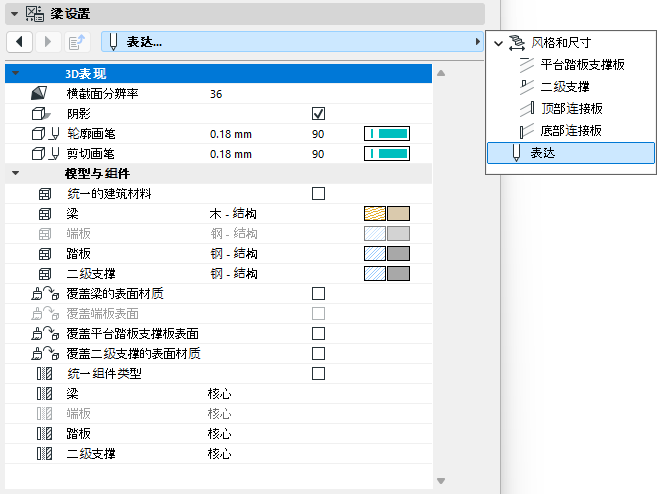

樑屬性和表達



基於不同的樑組件，設定其建築材料及/或選擇一個截面。按設計需要，調整其參數。

注意:

  • 必須分別設定梯段和平台的樑屬性。
  • 複選框 “統一建築材料” 為列出的樑組件（例如，樑、尾段板、二級支撐）賦予相同的建築材料。

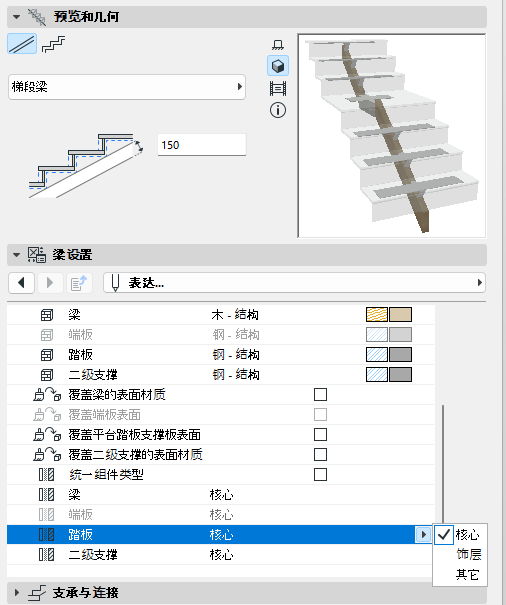

將組件定義為核心層/飾面層/其他

在“設定”對話框的“表現”部分：將構件設定為核心層/飾面層/其他。（若要單獨設定各個部件，請取消勾選“統一的組件類型”。）

以此方式定義組件類型，使您能夠通過“複合層部分結構”控制其顯示狀態。例如，若要顯示純結構協調視圖，可將視圖的“複合層部分結構”設定為“僅核心層”。這將隱藏定義為“飾面層”或“其他”的樓梯組件。

基於三維模型的視圖（例如剖面圖）支持樓梯組件的“複合層部分結構顯示”。在平面圖和天花反射圖中，樓梯以符號形式顯示，不受“複合層部分結構顯示”的影響。
註： 對於截面組件，請在截面管理器中設定其類型。

對樑添加 踏步板及/或尾段板

參見在樑平台添加踏步板。

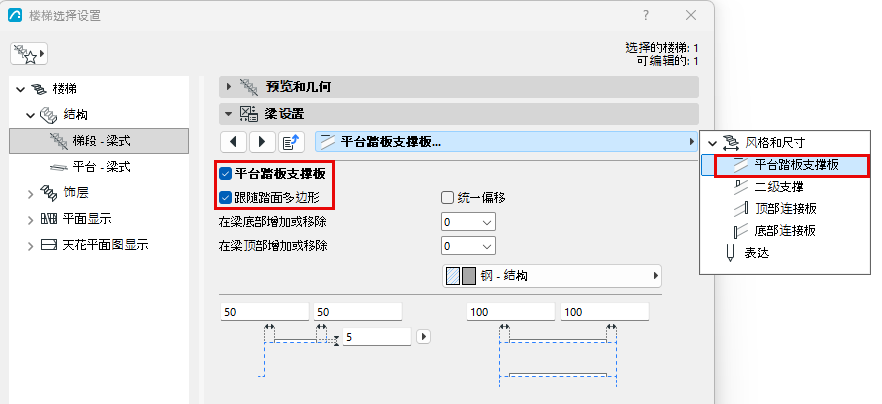

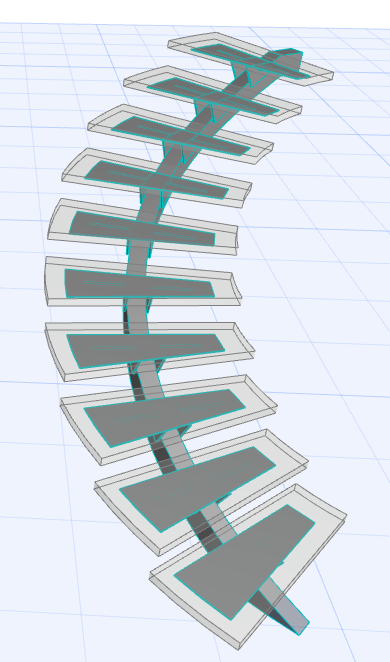

踏步板按照踏面多邊形變化

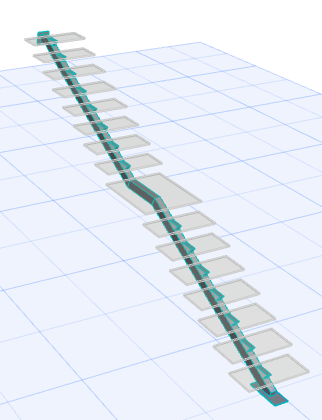

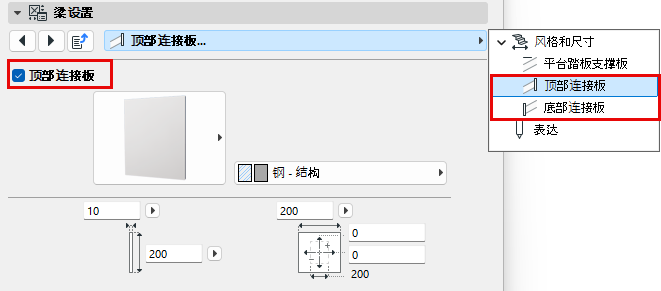

尾段板在樓梯的頂部和底部

對樑添加 二級支持

對於樑式梯段構造，您可以添加附加組件以支撐踏面。

前往二級支撐標籤頁面，啟用二級支撐複選框。

在彈出式對話框中，選擇並設定需要的組件。

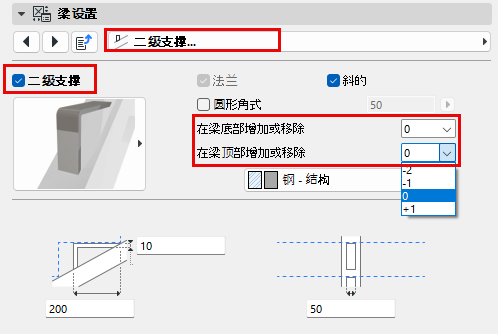

您可以使用彈出式添加或刪除對話框，控制樑兩端的支撐數目：

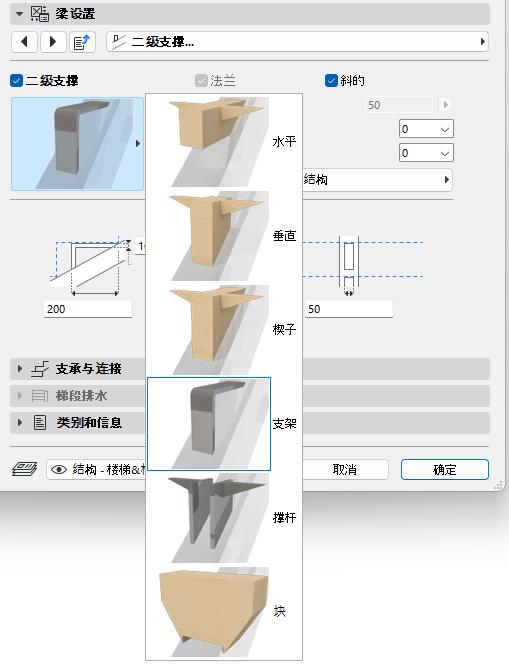

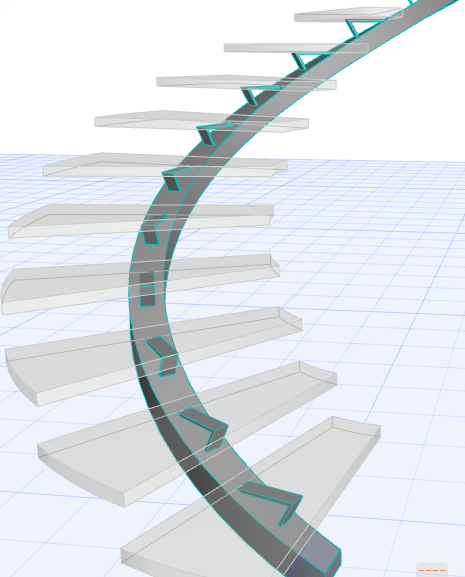

SecondarySupportOptions.png     SecondaryBeam3D.png

樑式梯段支撐，及二級支撐
