設定建築格線

可對平面工作圖及任何單獨的剖面圖/立面圖/室內立面圖、3D文檔、詳圖/工作圖或佈圖視窗分別進行格線定義。會注意到，在平面圖視圖中，同一個格線設定將應用於所有樓層。

註：使用格線工具，也可建立、放置和使用自定義不同大小和形狀的本地結構軸網。

顯示/隱藏建築格線

執行下列其中一個操作：

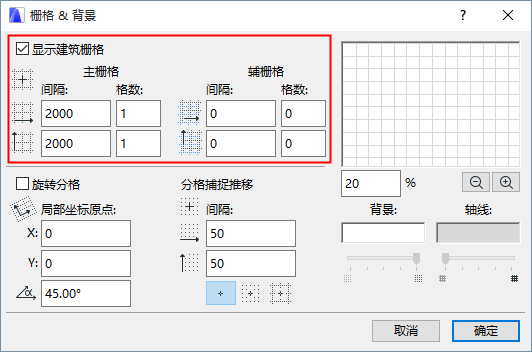

開啟視圖 > 格線& 編輯平面選項> 格線& 背景。
輸入間隔值以定義格線線之間的水平與垂直距離。
註：間隔值也可定義推移距離:使用推移（方向鍵）快捷鍵，以預定義的係數向左、向右、向上或向下推移元素。參見推移元素。

添加可選輔格線

如果您想建立循環式或台階式格線，可使用輔格線。比如，指出混凝土牆或基底基座的厚度。

為實現這一功能，請為主格線和輔格線設定獨立間隔以及步數值。

步數值定義了在顯示輔格線線之前格線線的顯示次數，包括水平方向和垂直方向。如果這些格線線中的任意一個的"步數"值為0，這些線將不顯示。

在此例中，可顯示一條主格線線（間隔2000），然後是兩條輔格線線（間隔1000）; 輔格線線後面是式樣重複。

註：此對話框的所有值都是基於選項>專案個性設定>工作單位&層高中定義的當前測量單位。

查看建築格線預覽 (主格線線和輔格線線)。使用預覽視窗中縮放的放大/縮小控制（在預覽視窗下）百分比。

註：如果螢幕上格線太密集，即如果在兩條相鄰軸線間的最小距離小於3像素，格線則自動隱藏。

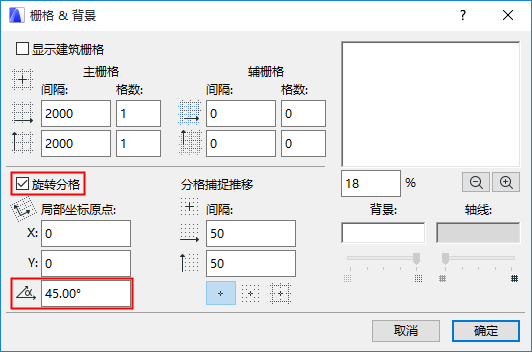

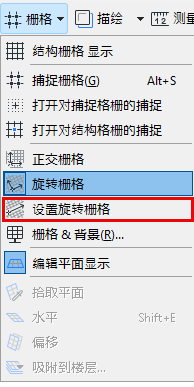

為定義一個手動旋轉格線：首先，選擇標準工具列格線選單中的設定旋轉格線，然後在螢幕上繪製向量或點擊已有的直線段：這個向量表示相對於水平軸的旋轉格線角度。

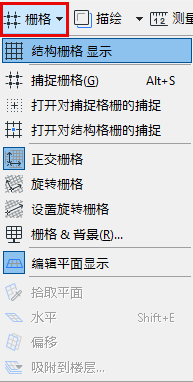

為了顯示旋轉的建築格線，請確保建築格線可見，然後從以下位置之一啟動旋轉格線 按鈕：
