捕捉格線

格線捕捉功能(Alt+S)可使元素圖表對齊更精確，即便在低縮放水平上也一樣。格線捕捉啟動後，游標會捕捉到建築格線或捕捉格線上的節點。

啟動捕捉格線

執行下列其中一個操作：

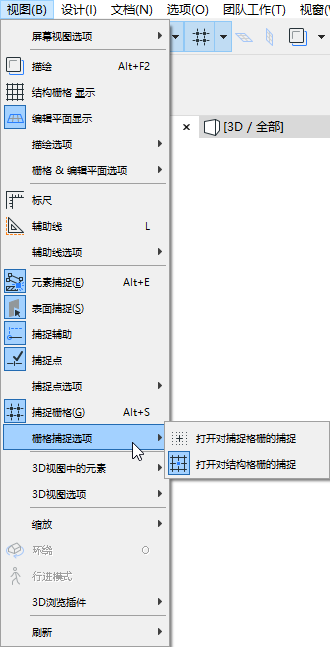

  • 從 視圖 > 捕捉格線選項：選擇 捕捉捕捉格線 或捕捉建築格線。

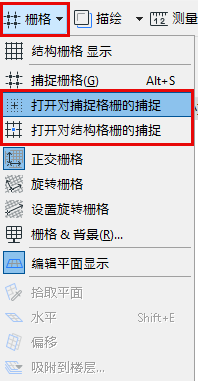

  • 使用標準工具列中格線選單(如果可用)使用捕捉到捕捉格線 或 捕捉到結構格線 。

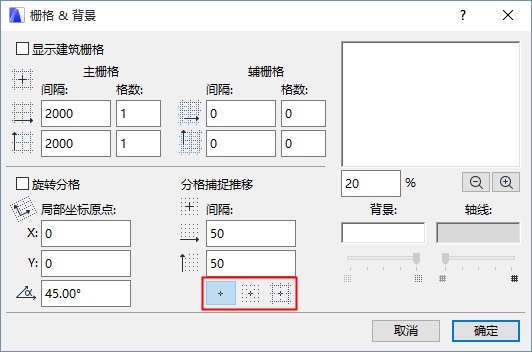

  • 在視圖> 格線&編輯平面選項> 格線&背景中選擇三個捕捉按鈕中的一個。

    • 不捕捉
    • 開啟對捕捉格柵的捕捉
    • 開啟對結構格柵的捕捉

      使用Shift+S 快捷鍵在這三個選項中切換。

  • 使用視圖>捕捉格線選單命令。捕捉功能將使用最後使用的格線類型，結構或捕捉格線。（快捷鍵：Alt+S）

註銷捕捉格線

執行下列其中一個操作：

  • 使用Alt+S快捷鍵
  • 使用視圖>捕捉格線選單命令（取消切換的活動狀態）。
