捕捉點約束

您可以在繪製元素時使用的臨時向量上顯示捕捉點。這個方法可以用控制框或繪製輔助工具欄中的相對構建圖標中的捕捉點約束圖標啟動。

參見控制框。

在下面這個例子中，將在其它兩面牆的兩個端點之間間隙的四分之一處開始繪製一面牆。

1. 從“捕捉點設定”中選擇“分割”。
2. 在“設定捕捉點值”中，輸入4作為分割數。





3. 確認格線捕捉是不活動的。（視圖> 捕捉格線 關。）
4. 啟動牆工具。

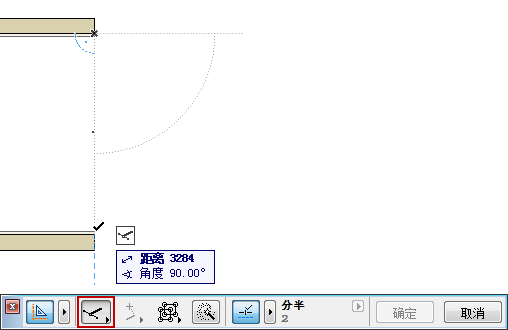

5. 選擇控制框中的捕捉點約束圖標，然後點擊它來啟動。
6. 從牆的一個端點到另一個繪製參考向量。





7. 現在沿著向量四個分段上都可以使用捕捉點。

   點擊所需的位置來啟動繪製新的牆。
