旋轉元素

快速旋轉元素 90 度

• 使用 Ctrl + R 將選定元素逆時針旋轉 90 度
• 使用 Shift + Ctrl + R 順時針旋轉
• 使用移動>旋轉>順時針或 移動>逆時針
• 從 編輯> 移動 選單 或 拖動元素工具欄訪問這些命令：

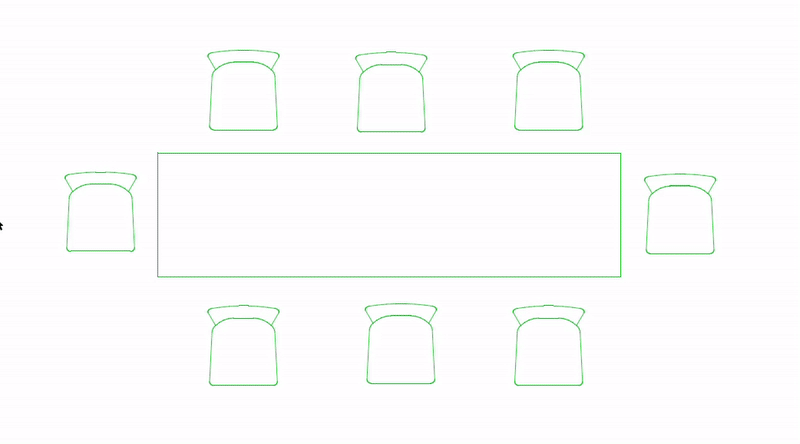

  圖 1. 以 90 度為增量快速旋轉選定元素



手動旋轉元件

1. 選擇一個或多個元素，然後執行下列操作之一：
   • 使用快捷鍵：Ctrl (Cmd) + E
   • 從彈出式小面板中選擇旋轉 圖標



   • 編輯 > 移動 > 旋轉
   • 從右鍵選單或移動元素工具欄中選擇移動 > 旋轉

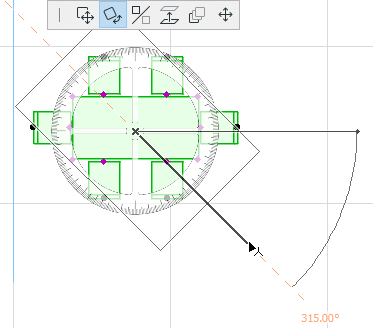

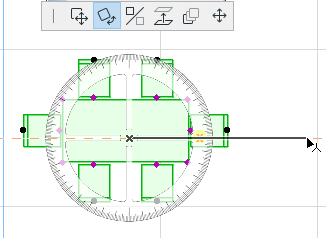

2. 點擊以定義所選元素的旋轉中心。
3. 點擊以定義旋轉弧的起始點和它的半徑。





4. 移動游標並點擊以完成旋轉，或在追蹤器中輸入旋轉角度。



旋轉一個複製(O)

此命令複製選定圖元，並旋轉副本。初始元素仍然原地保留。

像往常一樣按照步驟進行旋轉，但也同時執行以下操作之一：

• 使用快捷鍵：Ctrl (Cmd) + Shift + E 或者 Ctrl (Cmd) + Shift + R
• 當執行常規旋轉命令時，按下Ctrl
• 編輯> 移動 > 旋轉一個複製
• 從右鍵選單或移動元素工具欄中選擇移動 > 旋轉複製

旋轉多個複製

使用此選項可以製作原始元素的多個旋轉副本。初始元素仍然原地保留。

像往常一樣按照步驟操作，但也同時執行以下操作之一：

• 當執行常規旋轉命令時，按下Ctrl (Cmd) + Alt
• 編輯 > 移動 > 旋轉多個複製
• 從右鍵選單或移動元素工具欄中選擇移動 > 旋轉多重複製

注意:

• 在剖面/立面圖/室內立面圖，3D文檔，和詳圖/工作圖視窗，只可以旋轉繪製元素
• 在3D視窗， 執行旋轉穿過水平平面
