調整元素的尺寸（放大或縮小）

可使用編輯>重塑>調整大小命令（也可通過標準工具欄選擇），以數字或圖形輸入對所選元素進行擴大或縮小。

這個功能只可在平面圖和3D視窗中使用，並且在剖面圖/立面圖、3D文檔和詳圖/工作圖視窗中只對2D圖形元素生效。

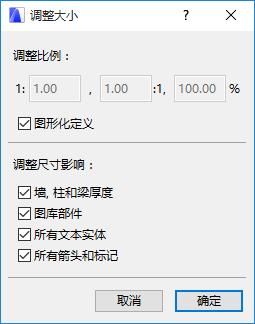

調整大小對話框為調整牆/柱厚度、GDL物件、文字元素、箭頭和標記，提供了附加的選項。

1. 選擇要轉變的元素並選擇調整大小。





2. 在出現的對話框中，將數值輸入到任意一個調整比例的字段（確認不勾選圖形化定義複選框）。





   • 調整比例：使用三種方法中任意的一種方法定義想要的調整比例。（如果在一個字段中輸入一個值，其它兩個將自動填入。）
   • 調整牆、柱的厚度：調整牆、柱和樑的厚度及長度/高度。
   • 調整圖庫部件大小：調整任何選定的圖庫部件的大小。
   • 調整全部文字實體的大小：調整所有文字及標籤大小。
   • 調整所有箭頭和標記大小：修改所有箭頭/標記的大小。
3. 點擊確定。
4. 在視窗中點擊，定義元素的哪個點或邊緣應保持在其原來的位置，

要以圖形方式執行操作：

1. 開啟調整尺寸大小對話框。
2. 勾選圖形化定義複選框。
3. 繪製一個轉變向量來定義所調整元素的調整比例和位置。
   註： 調整尺寸不影響組合的元素。要調整組合的元素，首先不把它們組合或選擇暫停組合

   更多訊息，參見組合元素。
