區域標記

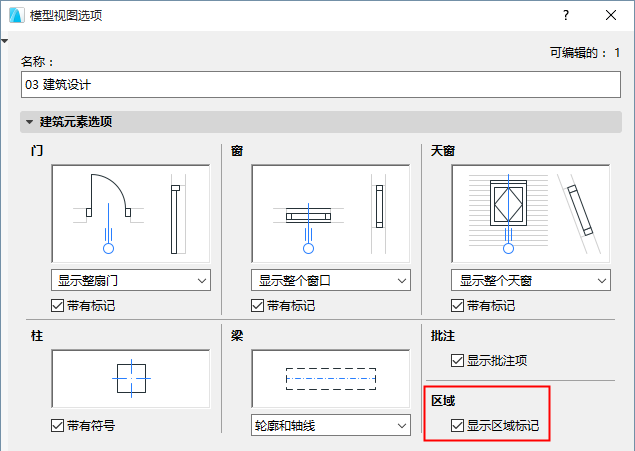

要在專案中顯示“區域標記”，請選中文檔 > 模型視圖 > 模型視圖選項（“構造元素選項”面板）中的顯示區域標記。

註： 預設情況下，區域標記處於關閉狀態；區域隨區域標籤一起放置


區域標記是智能參數GDL物件，這些物件的外觀、內容和表現都適合當地的建築習慣。它們位於專案庫中。

分配給區域的區域標記物件取決於所選的區域類別。

參見區域類別。

每個區域標記都包含關於區域的文字訊息，包括它的名稱、號碼、區域及其它可選的參數；區域標記確切的內容是依據區域設定的區域標記面板中所設定的參數而定。

參見區域工具設定。

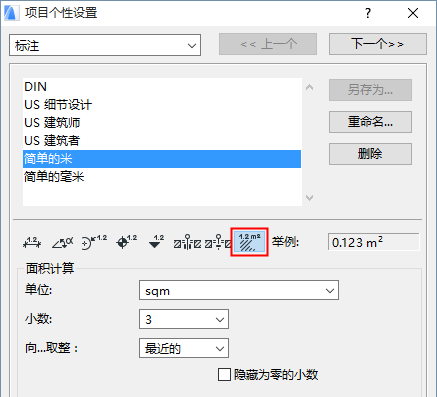

註： 要設定在此區域標記上的區域面積顯示的單位，使用選項>專案個性設定>標註，並選擇面積計算單位。


移動區域標記

區域標記可以獨立於區域進行移動：

  1. 點擊區域標記的一個節點。
  2. 從彈出式小面板：

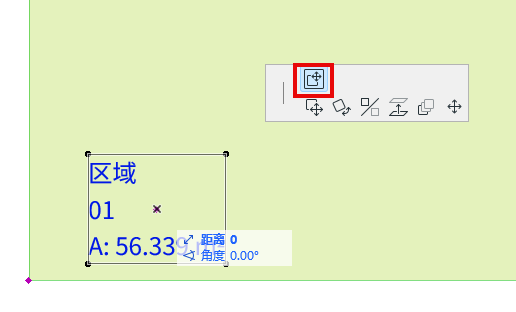

    • 選擇 " 移動子元素 "，以在每個比例移動區域標籤

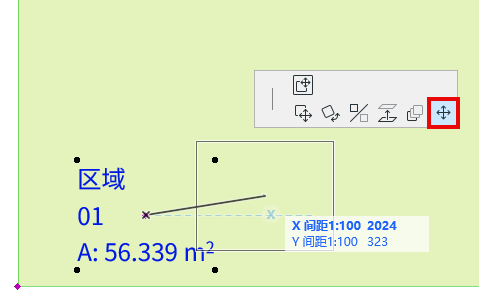

    • 選擇 " 移動節點 "，以當前比例移動它
      註： 只有當區域標籤物件支持當前比例方法時，此功能才會起作用，並且只在比例為 1:50/1:100/1:200 時才會起作用。

  3. 拖動區域標記

區域參考點（僅適用於區域標記）

如果使用其中一種自動標識方法放置區域標記，將看到一個十字出現在區域內第一次點擊定義區域面積的位置上。這個十字顯示區域的參考點。



這個點用作以後更新操作識別邊界的起始點。
