建立圖示格線式樣

使用此工作流程在3D或剖面類型視窗中通過圖示建立一個自定義帷幕牆格線式樣（使用編輯模式）。

註： 另一種方法是放置帷幕牆前，在帷幕牆方案設定中進行預定義。參見 在方案設定中設定格線式樣 。

在清單格線上放置任意框架和面板式樣的框架和面板。然後啟動式樣框，並用其對式樣範圍進行定義。該式樣會自動在帷幕牆單元範圍內進行複製。

見下方詳細工作流程。

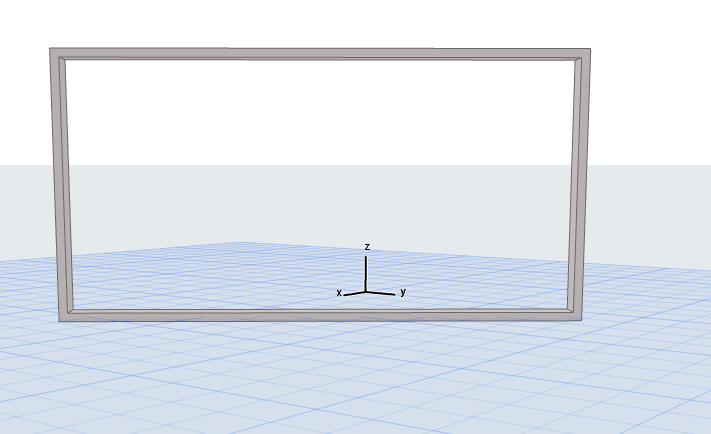

  1. 在沒有任何框架和面板的情況下放置一個新的帷幕牆。
    • 使用“空的”或”無格線“帷幕牆方案我的最愛。（關於一個彎曲的帷幕牆，請使用”無格線“項。）

    或者在剖面視圖中繪製一個帷幕牆邊界。

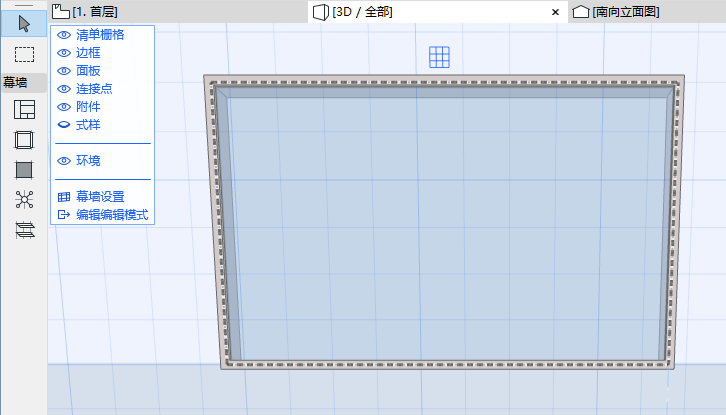

  2. 從3D視窗或剖面視圖中開啟帷幕牆編輯模式。
  3. 確保編輯模式顯示選單中的清單格線是可視的。

  4. 使用框架和面板工具繪製任意式樣的框架和面板，都在邊界內。（為放置一個面板，啟動面板工具並在框架內部進行點擊。）

    臨時框架中的註釋

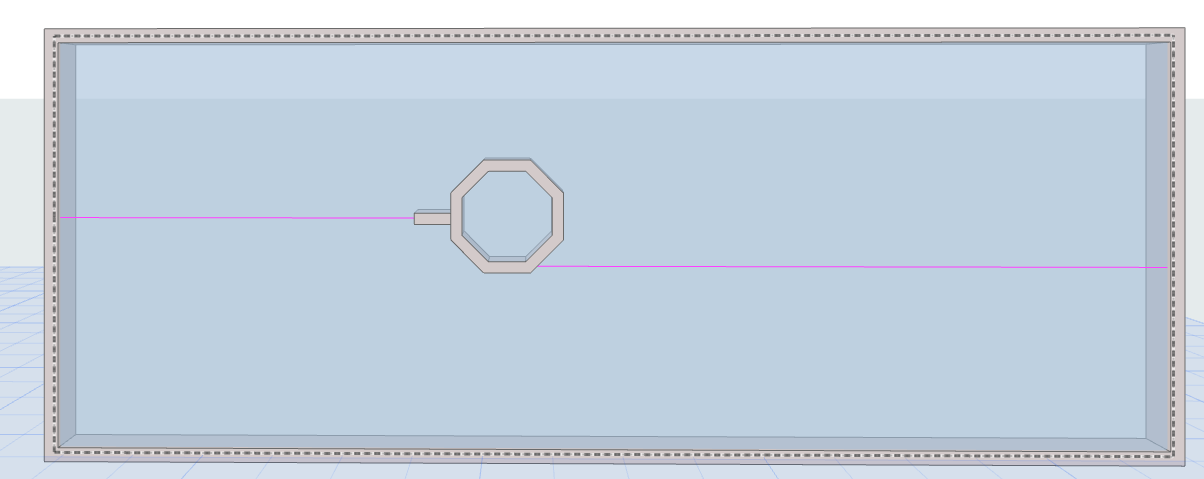

    所有框架都必須連接到其他框架的兩端。如果放置的框架並未連接到其他框架的任意一端，一個臨時的框架就會自動進行放置 - 正如在下圖中顯示的那樣。

    當框架連接到其他框架時，臨時框架就會消失。如果框架保持未連接狀態，臨時框架就會保留且以分組框架的方式進行運作: 相鄰面板可在分組框架中進行區分。

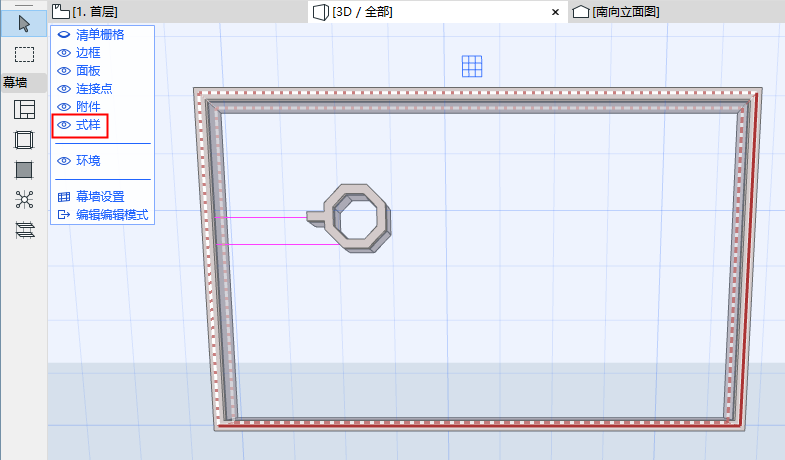

  5. 在編輯模式顯示選單中，點擊式樣專案並顯示。一個可編輯的紅色式樣框會顯示在帷幕牆上。

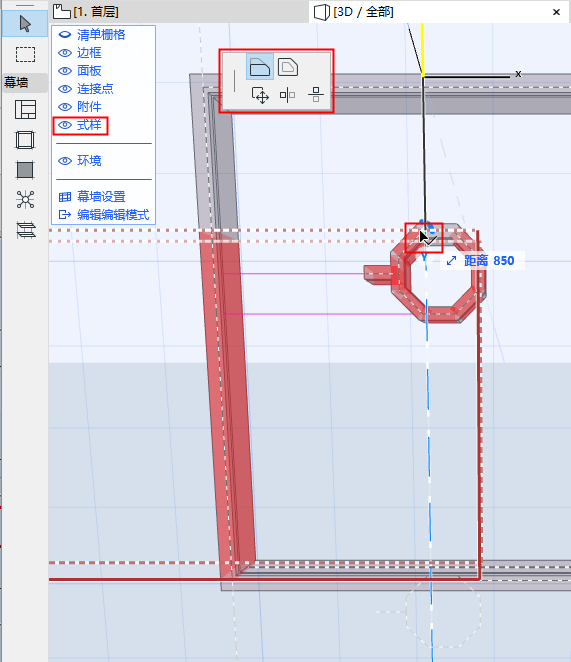

  6. 使用箭頭工具選中式樣框邊並拖動（使用畫筆面板編輯命令），以對您想要重複的式樣限制進行定義。
  7. 將式樣框邊捕捉至框架節點上。式樣框內的框架和面板將組成清單格線式樣。


    注意:

    • 為更簡易地捕捉式樣框，請使用帷幕牆組件示意性或簡易的，或僅軸線（對框架）顯示模型視圖選項組合。
    • 即便式樣框處於可視狀態，您也可以照常繼續編輯任意帷幕牆組件。
    • 在多單元帷幕牆中:在編輯模式中，式樣框可一次性用於一個單元。在將游標移動到不同的單元時，式樣框會跳轉至當前單元。然而，一旦您完成了該式樣，您就可以通過一鍵應用將其應用於所有單元 - 如下。

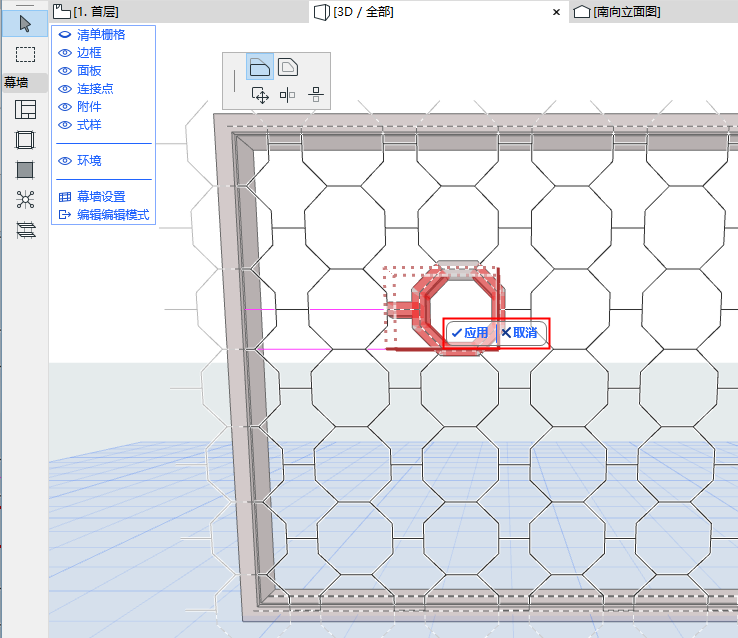

  8. 當式樣框內附上了您需要的式樣時，請點擊應用。


    在多單元帷幕牆中:您可選擇將此式樣應用到所有單元中。

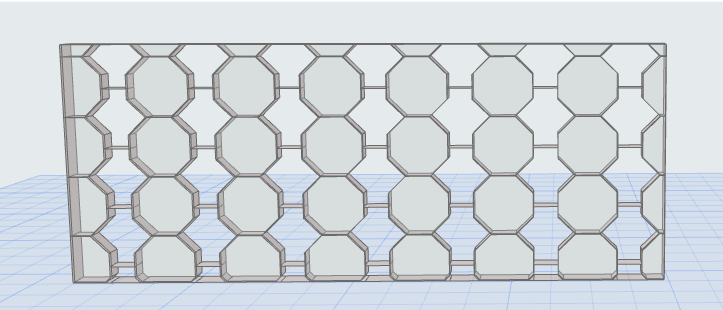

  9. 目前此式樣已經複製到目前單元中（或者整個帷幕牆）。

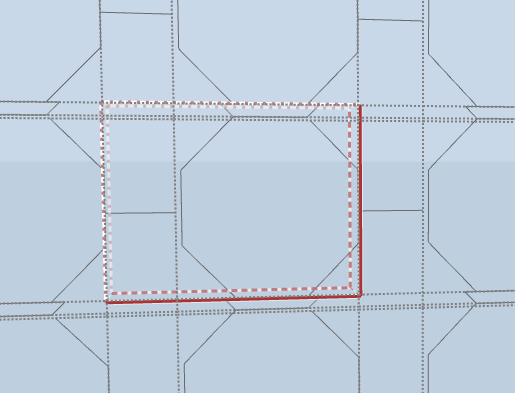

帷幕牆式樣框

該式樣框顯示在伴有兩條實線的兩側，以及伴有虛線的兩側。

當符合虛線的框架被拋棄後，通過此框可複製符合實線的框架。（如果式樣框內包含擁有不同設定的框架，那這具有相關性。）
