在方案設定中設定格線式樣
在您放置帷幕牆之前，可使用帷幕牆設定中的方案頁面以提前建立格線式樣。
關於行和列都有三個主要的單元佈置選項:
每種邏輯都在下面說明。
本節主題：
固定大小的行和列

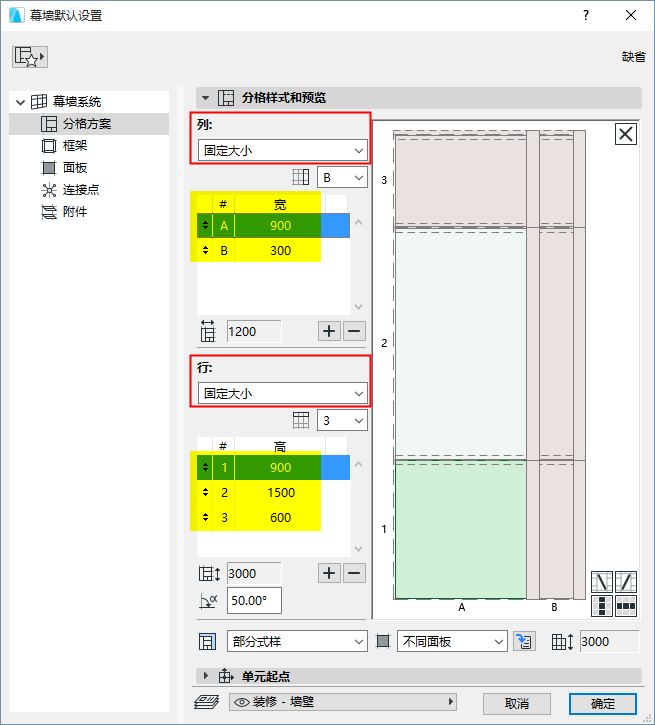

關於方案中的行及/或列:選擇固定大小選項。（此單元佈置邏輯與Archicad的前22個版本相應。將每個列寬及/或每個行高設定為一個確切的大小。）

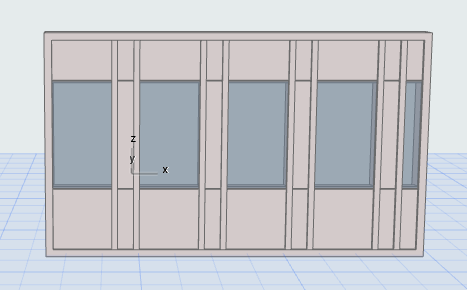

產生的帷幕牆在3D中顯示，且有固定大小的行和列:
固定式樣已複製到邊界範圍內，然後需要切斷。
為“剩餘部分”定義填充（固定大小的行及/或列）

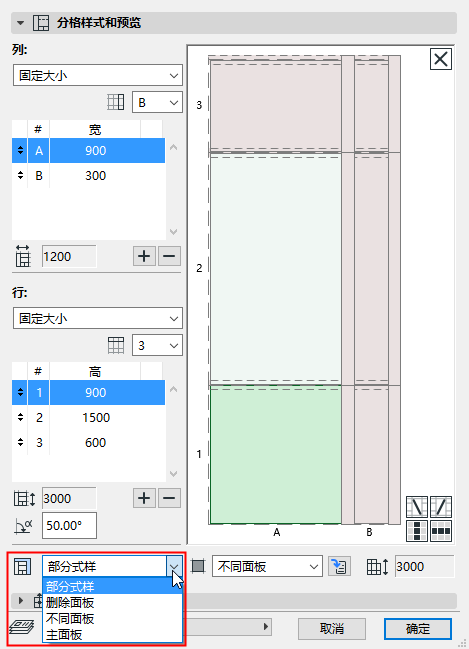

如果列或行被設定成固定大小，且式樣的結束部分不符合邊界，請使用“用……填充”控制項確定邊界內側的“剩餘部分”應該如何設定。
填充設定案例
此帷幕牆會使用帶有固定大小的行和列的格線式樣:
帷幕牆格線式樣
在多種填充和單元起點設定中查看變化。
藍色的線代表帷幕牆邊界。
紅色虛線代表複製式樣。

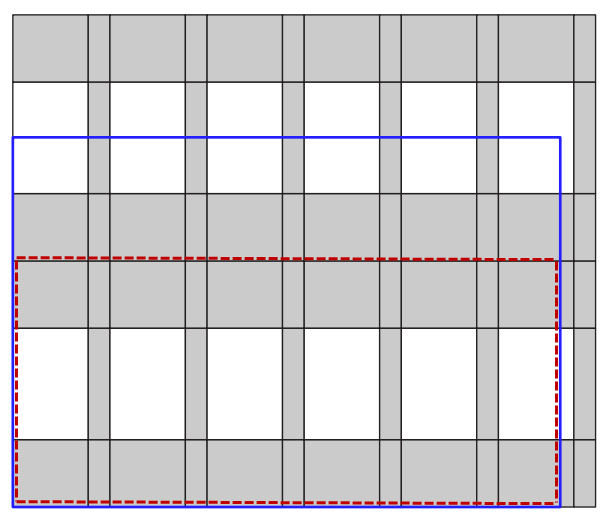

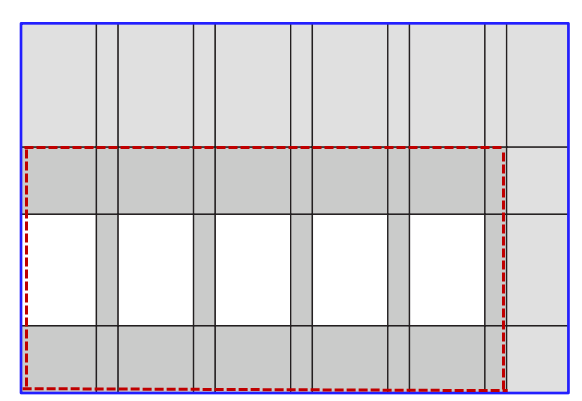

填充物：部分式樣單元起點:最左下方
填充物：次面板單元起點:最左下方

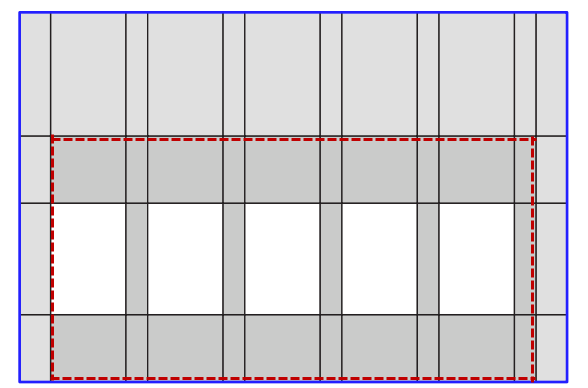

填充物：次面板水平單元起點:向中心對齊垂直單元起點:底部

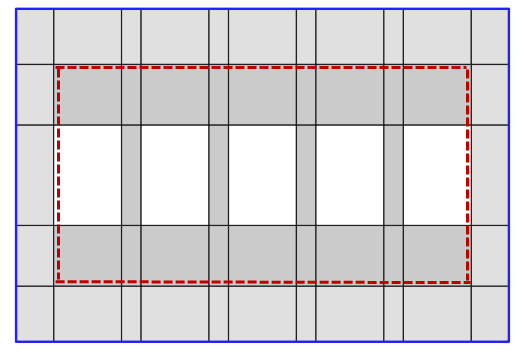

填充物：次面板單元起點:向中心對齊（兩個方向）
“最佳分隔” 單元佈置
在有邏輯的情況下，帷幕牆式樣將與帷幕牆單元末端精確吻合，沒有任何“剩餘部分”。

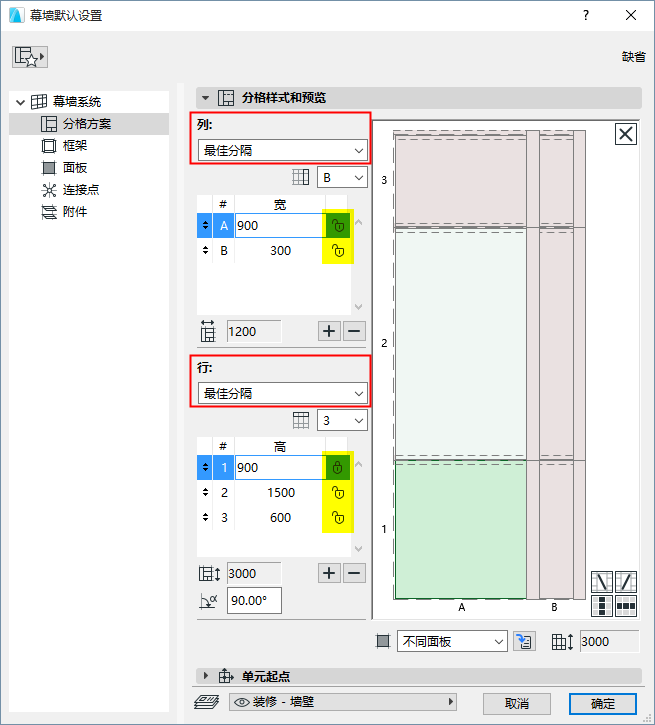

關於方案中的行及/或列:選擇最佳分隔選項。
- 將每個列寬及/或行高設定為想要的大小，然後使用鎖定圖標為每列/行設定其應當固定或靈活處理的尺寸。
- 至少有一行或一列必須t 進行靈活設定。這意味著其可能按照您輸入的大小進行拉伸或收縮。
- 如果您將值設定為“靈活”，那麼產生的行或列將儘可能按照此值調整大小。幾個靈活值（比如，兩個寬度分別為300和600的靈活列）可維持其相對大小 - 即，其中一個靈活列總會是另一個的兩倍寬度。

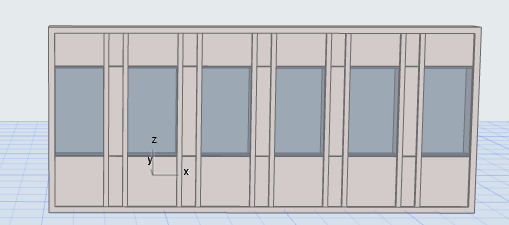

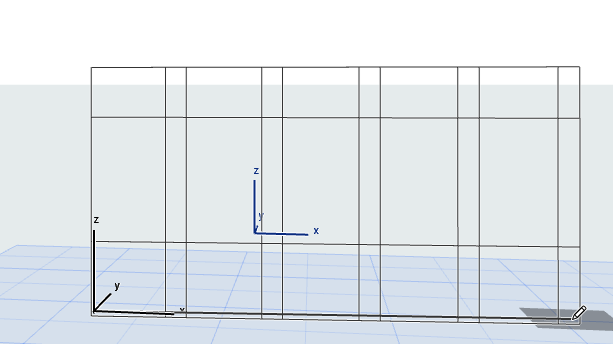

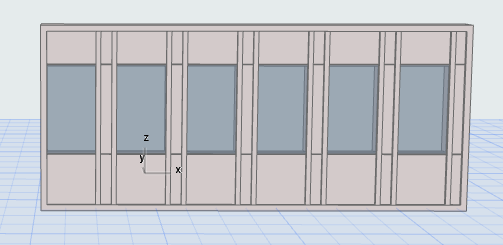

您在輸入最佳分隔帷幕牆時，反饋會顯示分佈均勻且自動生成的列和行式樣。
使用此處的“以……結束”控制項，為使用上一列中的不同面板:

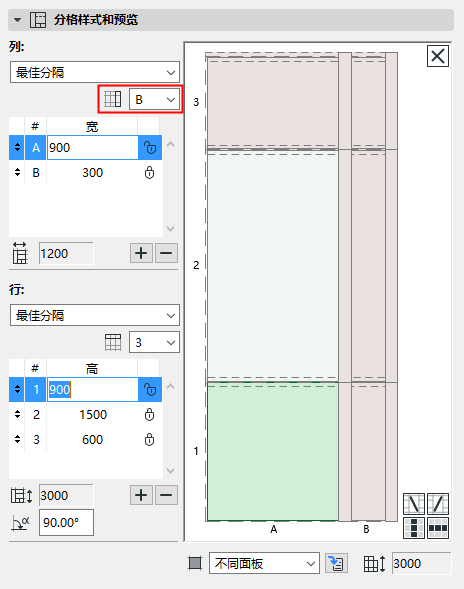

最佳分隔（以B列結束）
最佳分隔（以A列結束）
為獲取關於靈活行或列（比如A列設定為900 mm，靈活）是如何在產生的帷幕牆中調整大小的反饋:

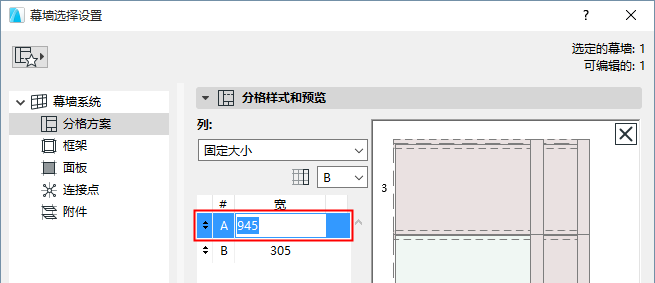

前往帷幕牆選擇設定，將式樣轉換為“固定大小”以查看值（在此，A列的實際值為945 mm）。
設定分隔號
使用該選項確定帷幕牆單元內式樣固定調整次數的重複。
您必須設定至少一個具有靈活尺寸的行/列，以使其拉伸。

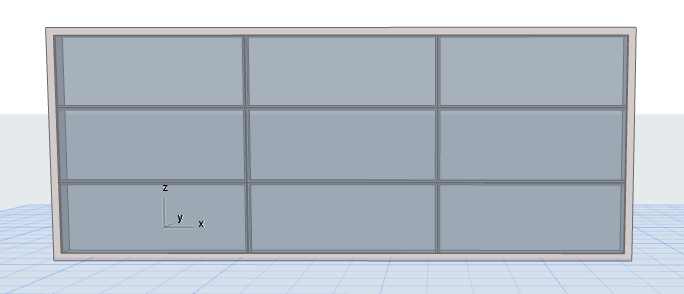

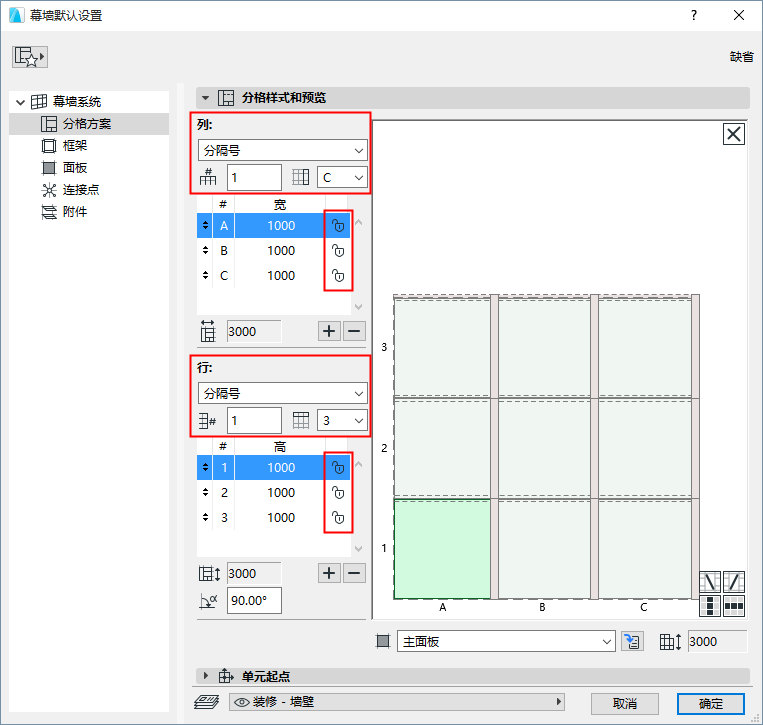

在此，所有行和列都具有靈活性。無論繪製的帷幕牆有多高多寬，式樣（三行三列）將一次性精準複製。
以……結束(列/行)
關於列和行，選擇一個設定為式樣的結束部分。
例如：式樣內包含兩個類型 - A和B。
對B設定結束列。
在放置帷幕牆時，AB式樣將會通過其固定大小進行複製，但單元的最後一列會是B列。（然後是填充，如果可用的話）。

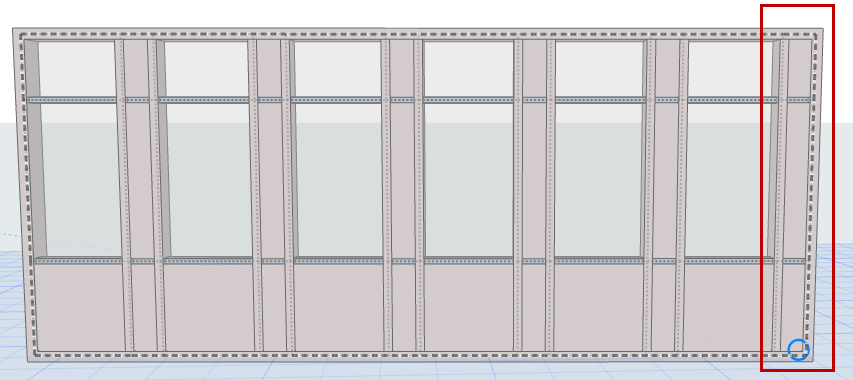

以B列作為式樣結束

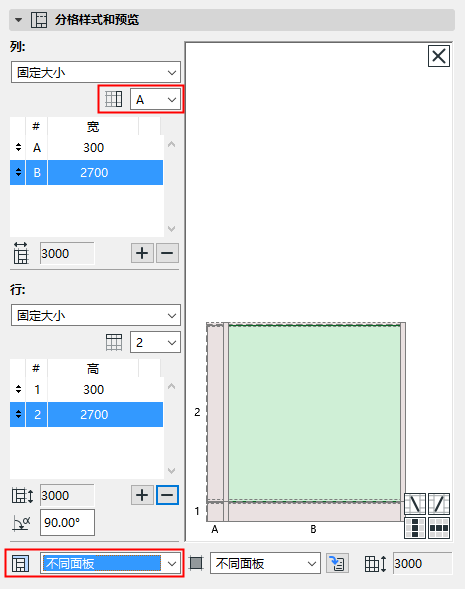

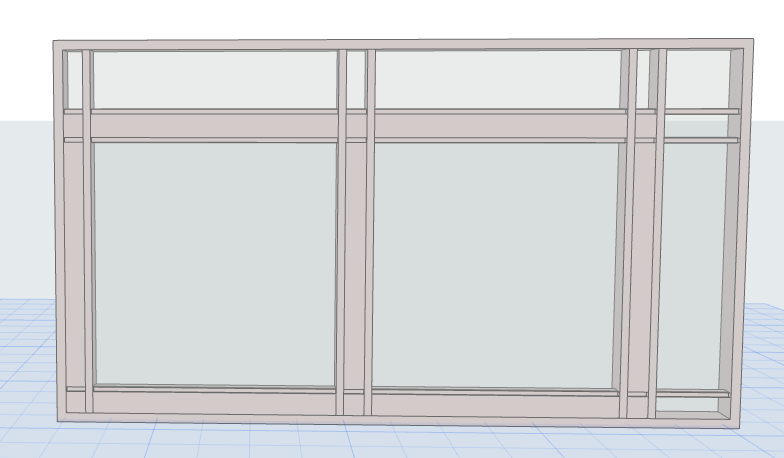

以A列作為式樣結束 - 然後填充

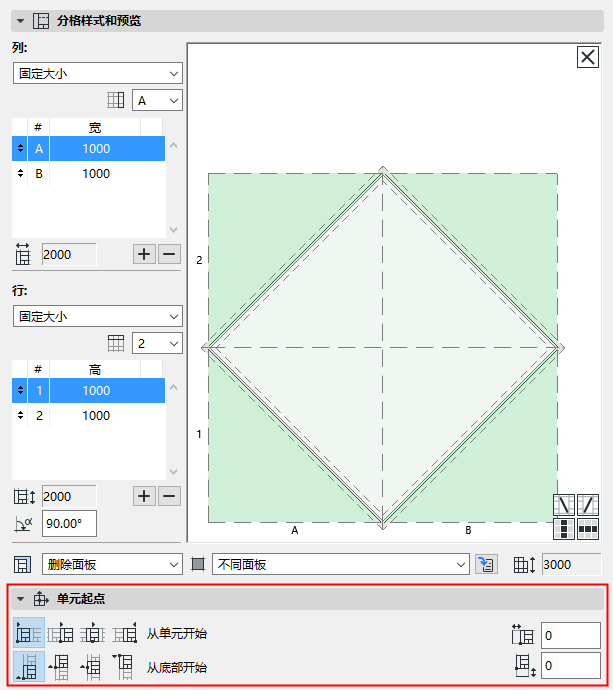

單元起點（對於固定大小的式樣）
單元起點定義將格線式樣原點（在水平和垂直方向）鎖定至帷幕牆單元內的一個特定的點，增加或減少一個選擇性偏移。
查閱工具提示及圖標來獲取您所需的專案。
水平單元起點
垂直單元起點
